Huter MP-80 (70/11/7) Инструкция по эксплуатации онлайн [16/28] 571955
![Huter MP-40 (70/11/2) Инструкция по эксплуатации онлайн [16/28] 571954](/views2/1738445/page16/bg10.png)
www.huter.su
16

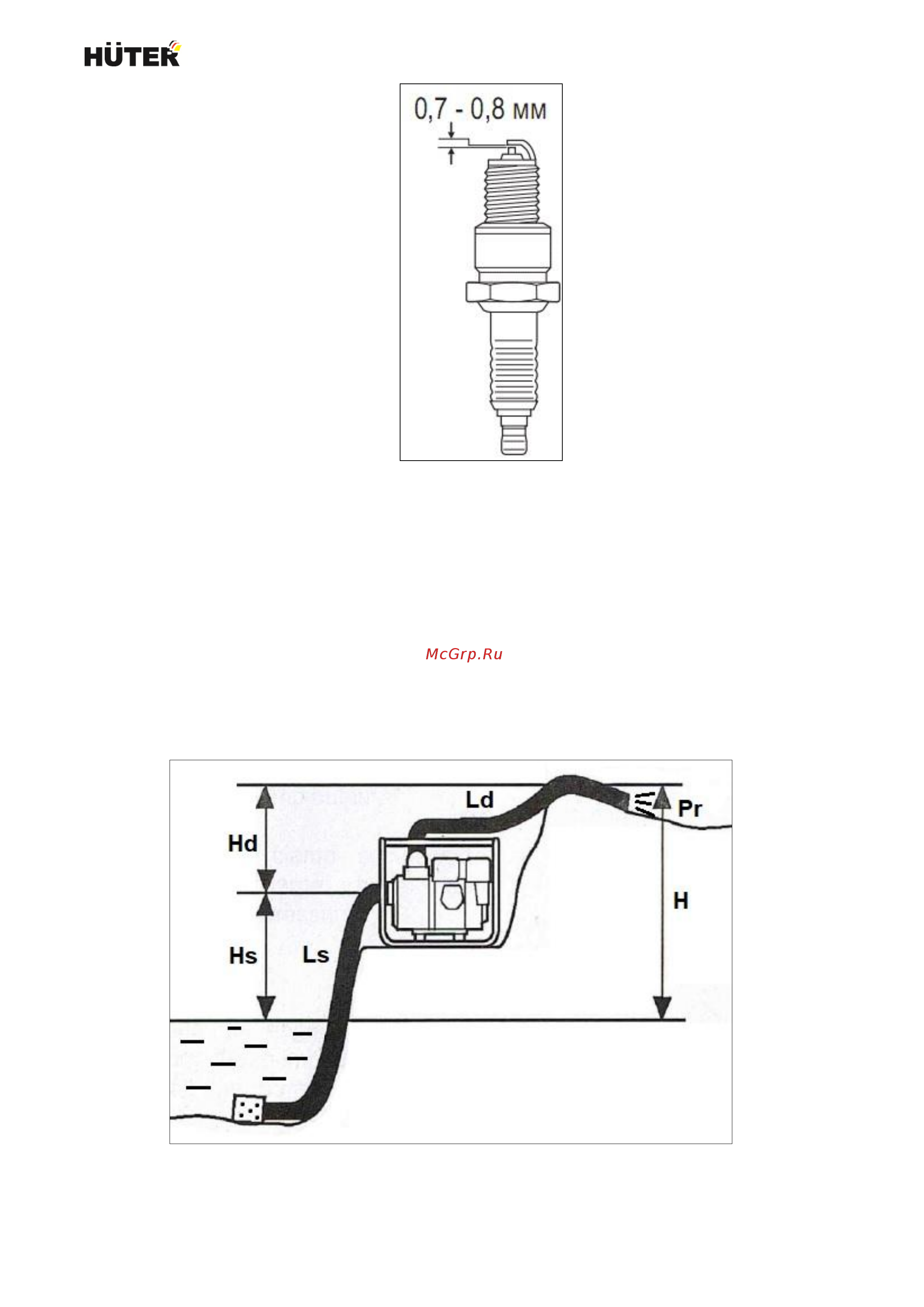

Рис. 17. Зазор свечи зажигания
9. РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ ПОМПЫ
Выбор модели помпы зависит от ее применения для конкретных
условий. Исходными данными для выбора помпы являются:
1. Максимальная производительность (Q, л/ мин.).
2. Высота водяного столба между расположением помпы и точкой
разбора (H, м).
3. Потери во время передачи воды (гидравлическое сопротивление
в трубопроводах, соединениях, кранах).
Рис. 18. Расчет производительности мотопомпы.
Содержание
- Hűter 3
- Благодарим вас за то что приобрели мотопомпу торговой марки благодарим вас за то что приобрели мотопомпу торговой марки 3
- Если у вас есть вопросы предложения и пожелания по данному 3
- Качеством исполнения 3
- При покупке изделия в розничной торговой сети требуйте 3
- Проверки его работоспособности и комплектности а также штампа торгующей организации и даты продажи в гарантийном талоне 3
- Продукция hűter отличается надежностью и высоким 3
- Товару присылайте их по адресу idea huter su 3
- Уважаемый покупатель 3
- Www huter su 8
- В качестве топлива используйте бензин с октановым числом 92 8
- В течение 45 дней при длительном хранении смесь окисляется становится непригодной к использованию 8
- Готовую к работе топливную смесь рекомендуется использовать 8
- Для моделей мр 40 мр 50 mp 80 mpd 80 mp 100 и mpd 8
- Для модели мр 25 для модели мр 25 используется смесь бензина и моторного 8
- Масла для двухтактных двигателей в пропорции указанной 8
- Необходимо использовать высококачественное масло 8
- Охлаждением соответствующее классификации api тв или api тс jaso fb или jaso fc 8
- Полусинтетическое моторное масло для двухтактных двигателей huter 2t 8
- Предназначенное для двухтактных двигателей с воздушным 8
- Производителем в противном случае рекомендуемая пропорция 25 1 не смешивайте топливо непосредственно в топливном баке 8
- Производитель рекомендует использовать фирменное 8
- Рекомендации по работе с устройством 8
- Рекомендации по топливу и по приготовлению топливной 6 рекомендации по топливу и по приготовлению топливной 8
- Смеси 8
- Таблица 1 технические характеристики 8
- Технические характеристики 8
- Внимание 12
- K k1 k2 k 17
- H hs hd pr 2 0 15 17 м 18
- Hэ н 0 25l 17 0 25х27 4 23 85 м примем 24м 18
- K k1 k2 kn 1 2 4 3 4 м где 18
- K1 1 кран на выходе tабл k2 2 4 потери в линии на 24 м табл 18
- L ls ld k 4 20 3 4 27 4 м 18
- Мотопомпа для забора воды находится на участке для полива 18
- Находим полную длину трубопровода 18
- Определим общую высоту подъема воды 18
- Рассчитаем коэффициент гидравлических потерь в 18
- С высотой hs 2 м над водоемом заборный шланг длинной ls 4 м длина подающего шланга ld 20 м точка разбора расположена выше положения помпы на 5м hd на конце шланга необходимо обеспечить расход воды q 200л мин при давлении 1 5 бар pr 1бар 10 м hd 0 т к шланг лежит на земле 18
- Трубопроводе 18
- Устанавливаем эквивалентную высоту подъема воды 18
- Возможные неисправности 19
- Ред 19
- Рис 9 график зависимости высоты подъема от производительности рис 9 график зависимости высоты подъема от производительности 19
- Таблица 3 возможные неисправности 19
- Сервисные центры 24
- Для заметок 26
- Для заметок 27
- Ред 27
