4. УСТАНОВКА

Конвектор может устанавливаться как на вертикальную поверхность

(стену), так и на горизонтальную поверхность (пол) на ножки/шасси.

Настенная установка

1. Определите место установки прибора с соблюдением минимальных

расстояний до посторонних предметов, потолка и пола. (Рис.1).

2. Отметьте высоту, на которой необходимо установить прибор.

3. Поставьте видимые метки в стене, следуя размерам в Рис. 2 и Таблице

4. Просверлите отверстия диаметром 10 мм и глубиной не менее 60 мм

по меткам крепления.

5. В просверленные отверстия вставьте дюбели (D, Рис. 3) и закрепите

скобы (C, Рис. 3) с помощью саморезов (D, Рис. 3).

6. К задней части нижней конвектора прикрепите одну или две (в зависи-

мости от модели) скобы (А, Рис. 3) с помощью двух саморезов (E, Рис.

3) на каждую скобу.

7. Подвесьте конвектор на две скобы (C, Рис. 3) на стене.

8. Когда конвектор расположен на стене, поставьте метку для крепления

двух или одной, в зависимости от модели, скоб (A, Рис. 3).

9. Снимите конвектор со стены, просверлите отверстия диаметром 4 мм и

глубиной не менее 25 мм по меткам крепления.

10. Подвесьте конвектор на две скобы (C, Рис. 3) на стене и закрепите ниж-

ние скобы (А, Рис. 3) с помощью саморезов (B, Рис. 3).

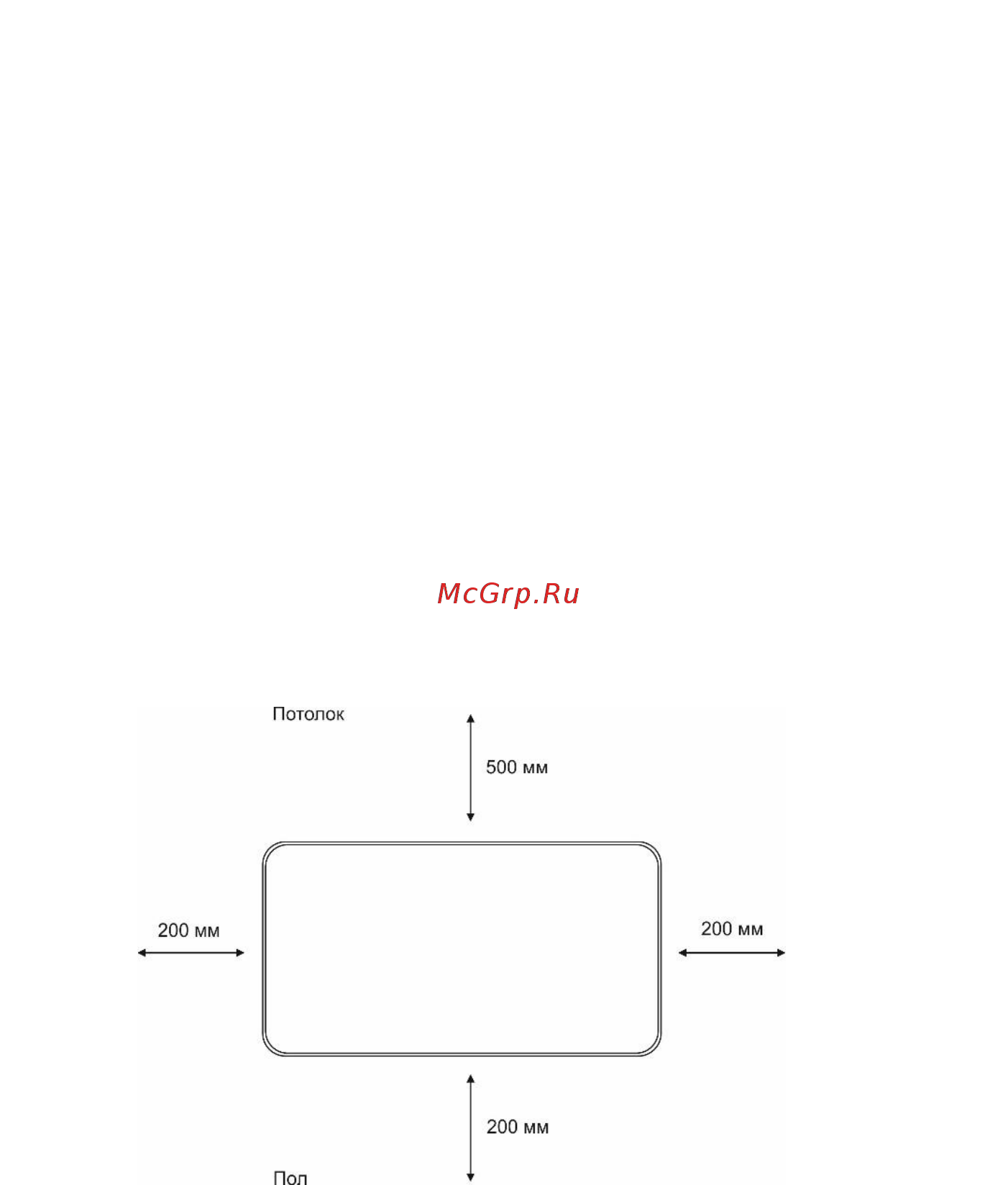

Рис. 1 Минимальное расстояние до посторонних предметов при настен-

ной установке
