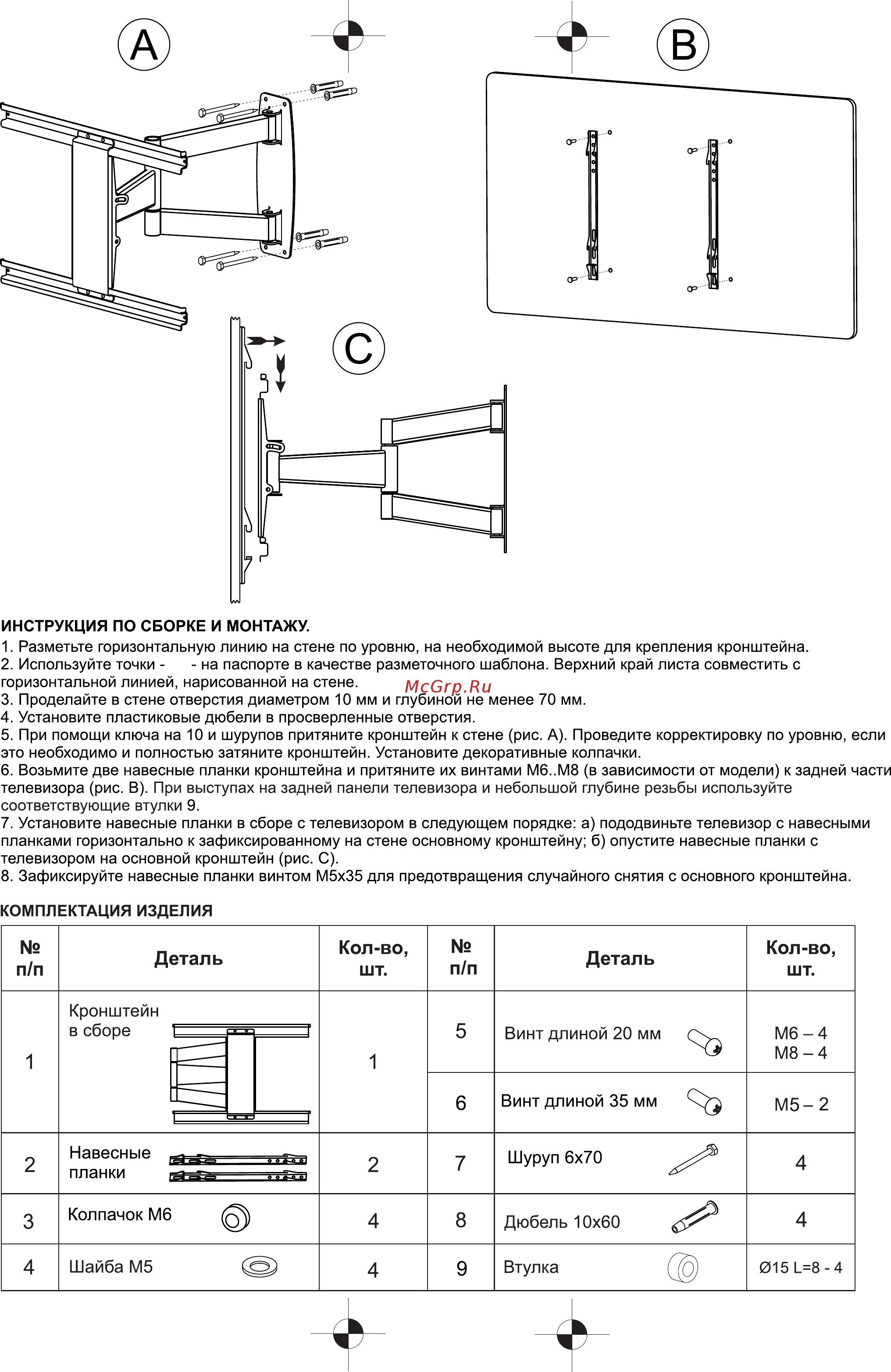

ИНСТРУКЦИЯ ПО СБОРКЕ И МОНТАЖУ 1 Разметьте горизонтальную линию на стене по уровню на необходимой высоте для крепления кронштейна 2 Используйте точки на паспорте в качестве разметочного шаблона Верхний край листа совместить с горизонтальной линией нарисованной на стене 3 Проделайте в стене отверстия диаметром 10 мм и глубиной не менее 70 мм 4 Установите пластиковые дюбели в просверленные отверстия 5 При помощи ключа на 10 и шурупов притяните кронштейн к стене рис А Проведите корректировку по уровню если это необходимо и полностью затяните кронштейн Установите декоративные колпачки 6 Возьмите две навесные планки кронштейна и притяните их винтами М6 М8 в зависимости от модели к задней части телевизора рис В При выступах на задней панели телевизора и небольшой глубине резьбы используйте соответствующие втулки 9 7 Установите навесные планки в сборе с телевизором в следующем порядке а пододвиньте телевизор с навесными планками горизонтально к зафиксированному на стене основному кронштейну б опустите навесные планки с телевизором на основной кронштейн рис С 8 Зафиксируйте навесные планки винтом М5х35 для предотвращения случайного снятия с основного кронштейна КОМПЛЕКТАЦИЯ ИЗДЕЛИЯ п п Кол во шт Деталь Кронштейн в сборе 1 п п Кол во шт Деталь 5 Винт длиной 20 мм Мб 4 М8 4 6 Винт длиной 35 мм М5 2 1 1 2 Навесные П П А Н КИ 1_з _ 1 1 2 7 Шуруп 6x70 4 4 3 Колпачок Мб 4 8 Дюбель 10x60 4 Шайба М5 4 9 Втулка 0 015 1_ 8 4
