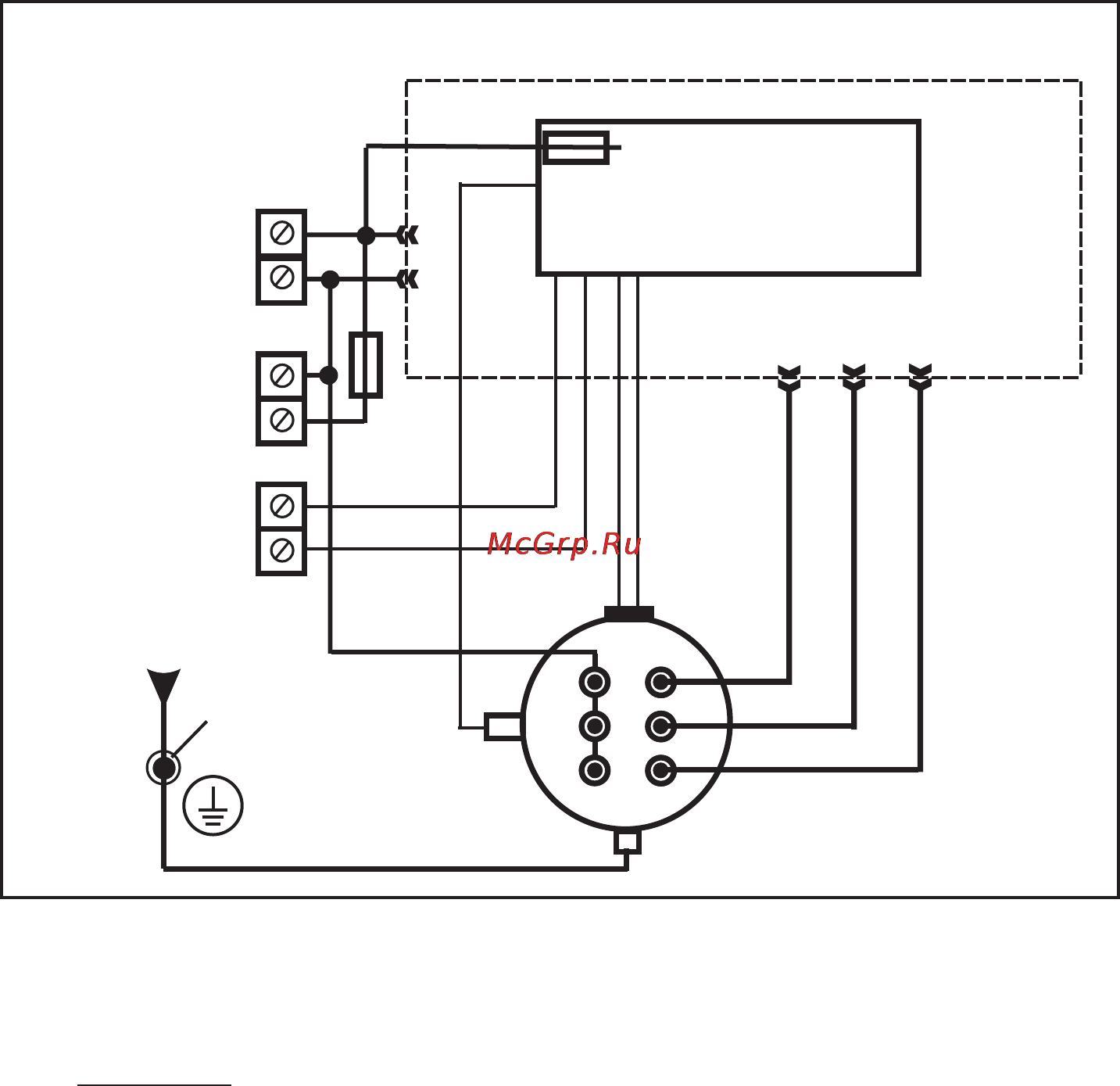

7 2 4 Включите переключатель I Появление светового сигнала I свидетельствует о готовности прибора к работе Включившийся световой сигнал НАГРЕВ свидетельствует о том что напряжение поступает на первую группу нагревательных элементов Если температура теплоносителя в котле выше 30 градусов то напряжение на нагревательные элементы поступать не будет и световой сигнал НАГРЕВ не включится 7 2 5 Выбор желаемого температурного режима теплоносителя осуществляется с помощью ручки терморегулятора НАГРЕВ путем ее плавного вращения 7 2 6 Для ступенчатого повышения мощности прибора до номинальной величины указанной в таблице 1 включите последовательно переключатели II и III Если температура теплоносителя меньше заданной то при первом включении прибора включаются все три ступени мощности и работают до достижения заданной температуры При включении ступени в работу загорится соответствующая сигнальная лампа Номинальная мощность одной ступени 1 7 кВт 7 2 7 При дальнейшей работе прибора ступени мощности вводятся в работу и отключаются последовательно с интервалом 3 сек При работе на одной или двух ступенях мощности в схеме управления реализован алгоритм чередования включения ТЭНов силовых реле и пускателей который позволяет добиться равномерного использования ресурса этих элементов 7 2 8 Допускается небольшой шум при работе блока управления 7 2 9 При подключении к пульту управления к клеммной колодке Датчик температуры воздуха воздушного датчика температуры схема управления автоматически переключится на совместную работу с этим датчиком При выборе датчика следует помнить что при замыкании контакта датчика прибор отключается Установите регулятор воздушного датчика на отметку необходимой для поддержания в помещении температуры Ручку регулятора температуры теплоносителя на панели управления прибора выведите на отметку максимальной температуры Далее включение и отключение прибора для поддержания заданной температуры будет происходить автоматически при этом все ступени прибора должны быть включены 7 3 Окончание работы 7 3 1 По окончании работы установить ручку терморегуля тора вращением против часовой стрелки в крайнее левое положение и последовательно выключить переключатели III II I СЕТЬ 7 3 2 При выводе прибора из эксплуатации на длительное время необходимо отключить автоматический выключатель 7 3 3 Во избежание усиленной коррозии деталей котла и отопительной системы после его отключения не рекомендуется сливать теплоноситель из котла и системы если нет опасности замерзания теплоносителя в системе 8 Рисунок 3 Электрическая схема подключения 8 Техническое обслуживание Внимание Безопасное и надежное функционирование прибора зависит от его правильного и своевременного технического обслуживания которое должно осуществляться исключительно организацией имеющей право на соответствующий вид работ 8 1 Первое техническое обслуживание проводится в течении одного месяца после окончания гарантийного срока эксплуатации Последующие технические обслуживания проводятся перед началом отопительного сезона но не реже одного раза в год Техническое обслуживание и ремонтные работы производить при отключенном напряжении 8 2 При проведении первого технического обслуживания в случае если монтаж и обслуживание проводятся разными организациями следует убедиться в том что монтаж и подключение выполнены в соответствии с требованиями настоящего руководства Выявленные отклонения устранить 9
