b. Присоедините этот конец тройника к патрубку холодной

воды.

f) Соедините тройник с кухонным краном

a. Только для кухонного крана с гибкими шлангами:

Подсоедините шланг кухонного крана к одному из

двух соединений 1/2" тройника с наружной резьбой.

Обеспечьте надлежащую герметичность с помощью

уже имеющейся прокладки шланга кухонного крана.

Эта прокладка уже встроена в шланг или в отдельную

деталь, в зависимости от типа шланга.

b. Только для кухонных кранов с зажимными соединениями

(для кухонных кранов с трубами)

Подсоедините трубу кухонного крана к одному из

двух соединений 1/2” тройника с наружной резьбой.

Используйте имеющуюся зажимную соединительную

гайку с уплотняющими компонентами (как раньше)

и трубу для подсоединения кухонного крана 3/8”

к соединению 1/2” тройника с наружной резьбой.

B a) Установите шланг (1) на место

b) Вставьте прокладки среднего размера (3/8") в

соответствующие патрубки с внутренней резьбой двух

концов шланга.

c) Теперь подсоедините один конец шланга (1) к входному

отверстию корпуса фильтра. Он обозначен надписью

«IN» (вход) и отмечен стрелкой. Убедитесь, что прокладка

установлена правильно!

d) Теперь подсоедините другой конец шланга (1) к патрубку

холодной воды / установленному тройнику и убедитесь,

что прокладка установлена правильно!

C a) Установите шланг (2) на место.

b) Подсоедините маленький конец с прокладкой, вставленной

в шланг (2), к уже установленному крану BRITA (см. Шаг 3).

D a) Вставьте соответствующую прокладку (3/8”) в конец

шланга 3/8” (2) и подсоедините конец шланга 3/8” (2)

к выпускному отверстию корпуса фильтра, помеченному

надписью «OUT» и стрелкой.

b) Убедитесь, что все соединения надежно затянуты.

Избегайте чрезмерной затяжки.

c) Включите подачу холодной воды.

Максимальный момент затяжки соединений G3/8" не дол-

жен превышать 14 Нм! Можно использовать только

шланги с прокладками (5), поскольку шланги с кониче-

скими винтовыми соединениями повреждают соедине-

ния корпуса фильтра и аннулируют любые гарантийные

претензии!

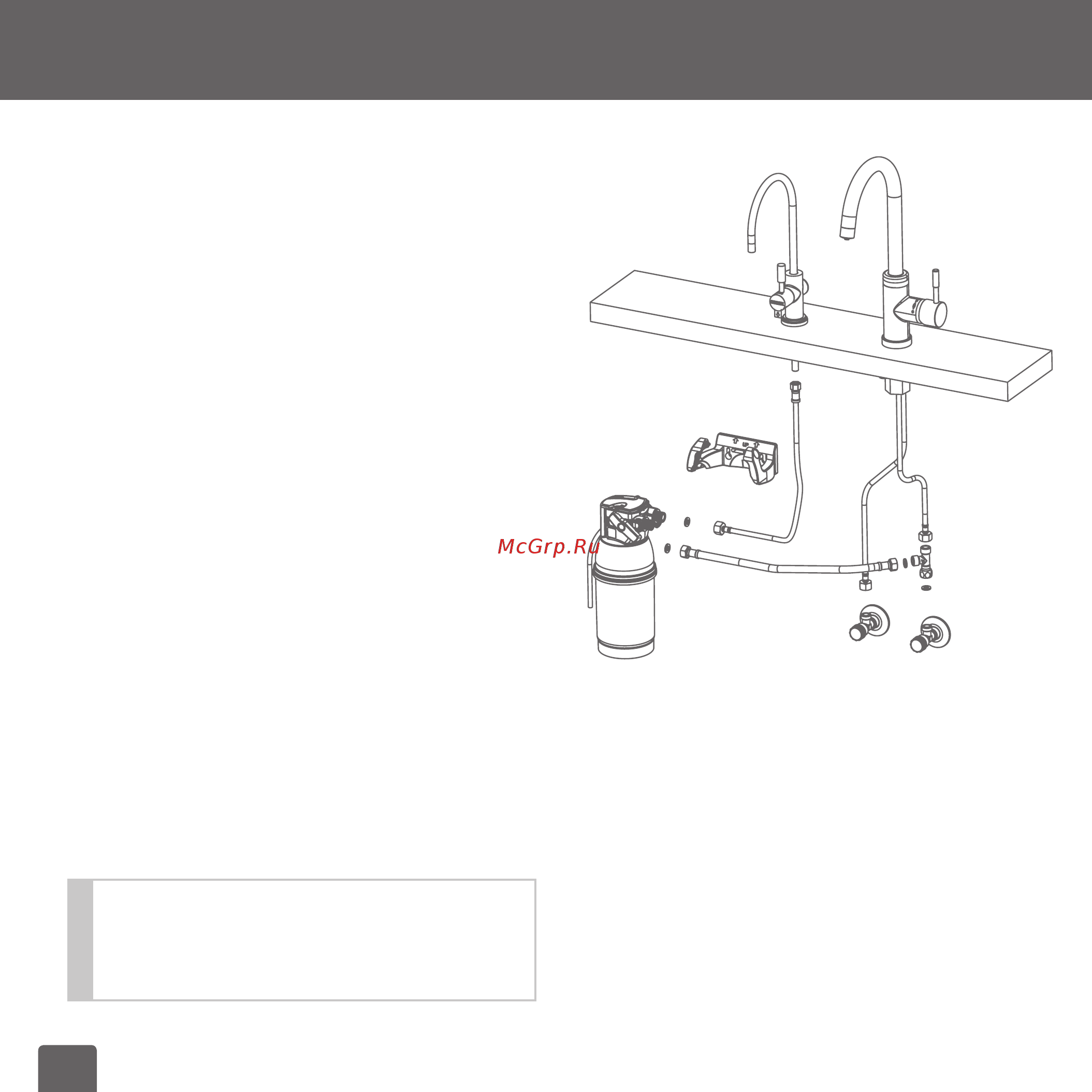

Патрубок

холоднойводы

Существующий

кухонныйкран

Шланг2:

800mm

1/2”

Шланг1:

800mm

(рис. 7)
