4

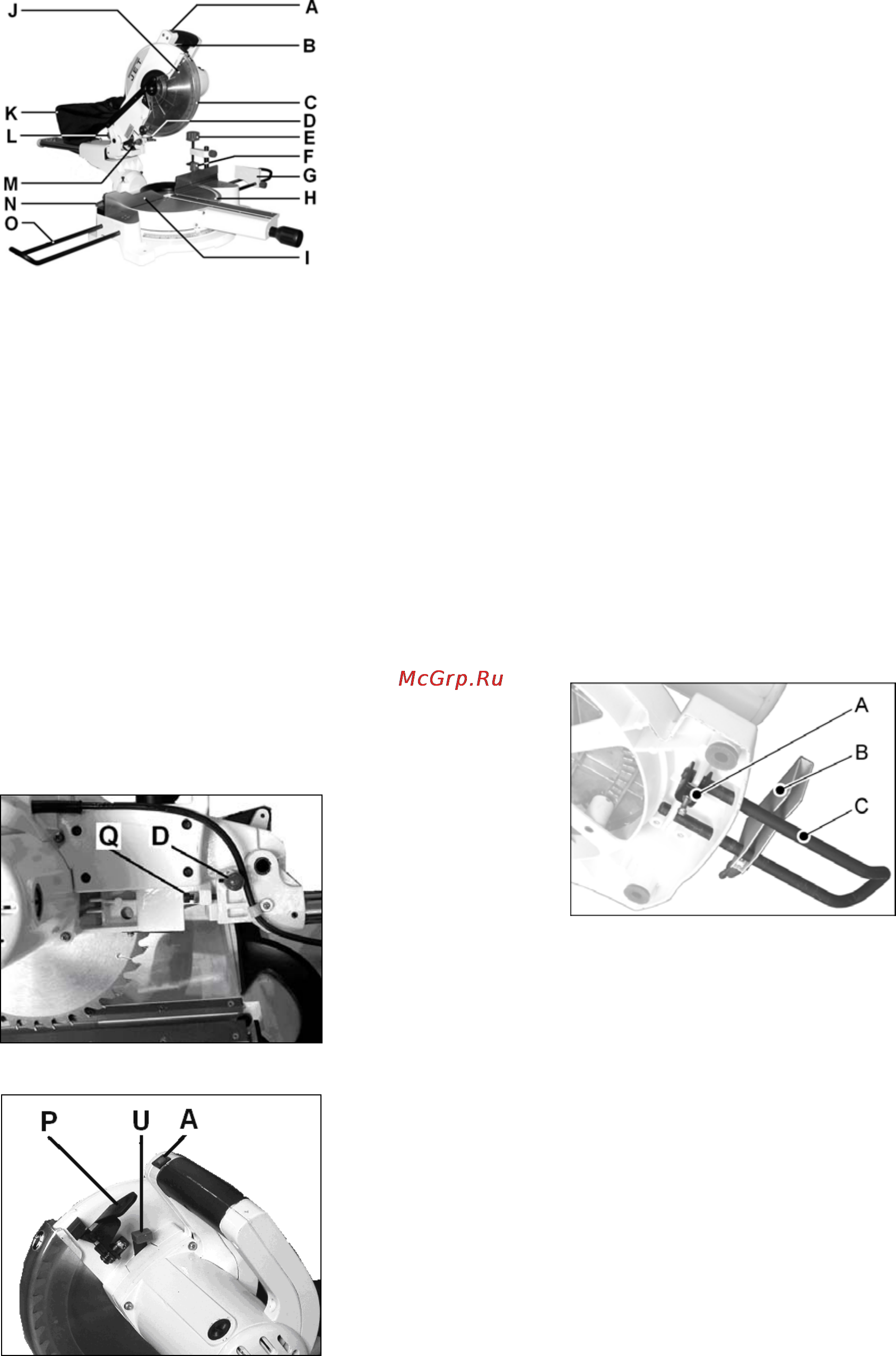

5. ОПИСАНИЕ СТАНКА
Рис. 1
A ......... выключатель светового указателя
B ......... ручка с выключателем
C ......... кожух пильного диска
D ......... фиксатор головы пилы
E ......... зажим для заготовки
F ......... поворотный зажим
G ......... ограничитель по длине
H ......... рабочий стол
I .......... упор для заготовки
J .......... пильный диск
K ......... мешок для сбора опилок
L ......... зажим
M ......... световой указатель
N ......... зажим поворота
O ......... удлинение стола
P ......... блокировочный
выключатель
Q ......... регулировка глубины пропила
U ......... блокировка вала пилы
Рис. 2
Рис. 3
6. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-
ПЛУАТАЦИЮ
6.1. Транспортировка и установка
Установка пилы должна производиться в за-
крытых помещениях, при этом достаточно
условий обычной столярной мастерской.
Поверхность, на которой устанавливается
пила, должна быть достаточно ровной и спо-
собной выдерживать нагрузки. При необхо-
димости пилу можно жестко закрепить на
устанавливаемой
поверхности.
По соображениям упаковки пила поставляет-
ся не полностью смонтированной.
6.2. Монтаж
Общие указания
Перед проведением монтажно-наладочных
работ отключите станок от эл. сети!
Удалите защитную смазку от ржавчины с
помощью мягких растворителей.
Установите станок на плоскую поверх-
ность.
Монтаж удлинений стола
Установите ограничитель по длине (В, Рис.
4) на правой
или левой стороне.
Рис. 4
Закрепите удлинения стола (С) с помощью
металлических скоб (А) на цоколе станка.
Монтаж мешка для сбора опилок
При работе на станке используйте мешок
для сбора опилок (К, Рис. 1).
Мешок для сбора опилок можно устано-
вить над вытяжным штуцером на задней сто-
роне станка.
К вытяжному штуцеру можно подключить
вытяжную
установку или пылесос.
Разблокировка головы пилы
Станок поставляется с заблокированной
головой пилы.
Чтобы разблокировать голову пилы, вы-
тащите фиксатор (D, Рис. 2) головы пилы.
Голова пилы медленно поднимется вверх.
При транспортировке станка голову пилы
необходимо фиксировать.
