ALLIGATOR С-300 43 Инструкция по эксплуатации и установке
ЖЕЛТЫЙ/ЧЕРНЫЙ: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА СОСТОЯНИЯ ЗАПУСКА / ОТРИЦАТЕЛЬНЫЙ
ВЫХОД 200 мА ДЛЯ ОТКЛЮЧЕНИЯ ШТАТНОЙ СИГНАЛИЗАЦИИ АВТОМОБИЛЯ

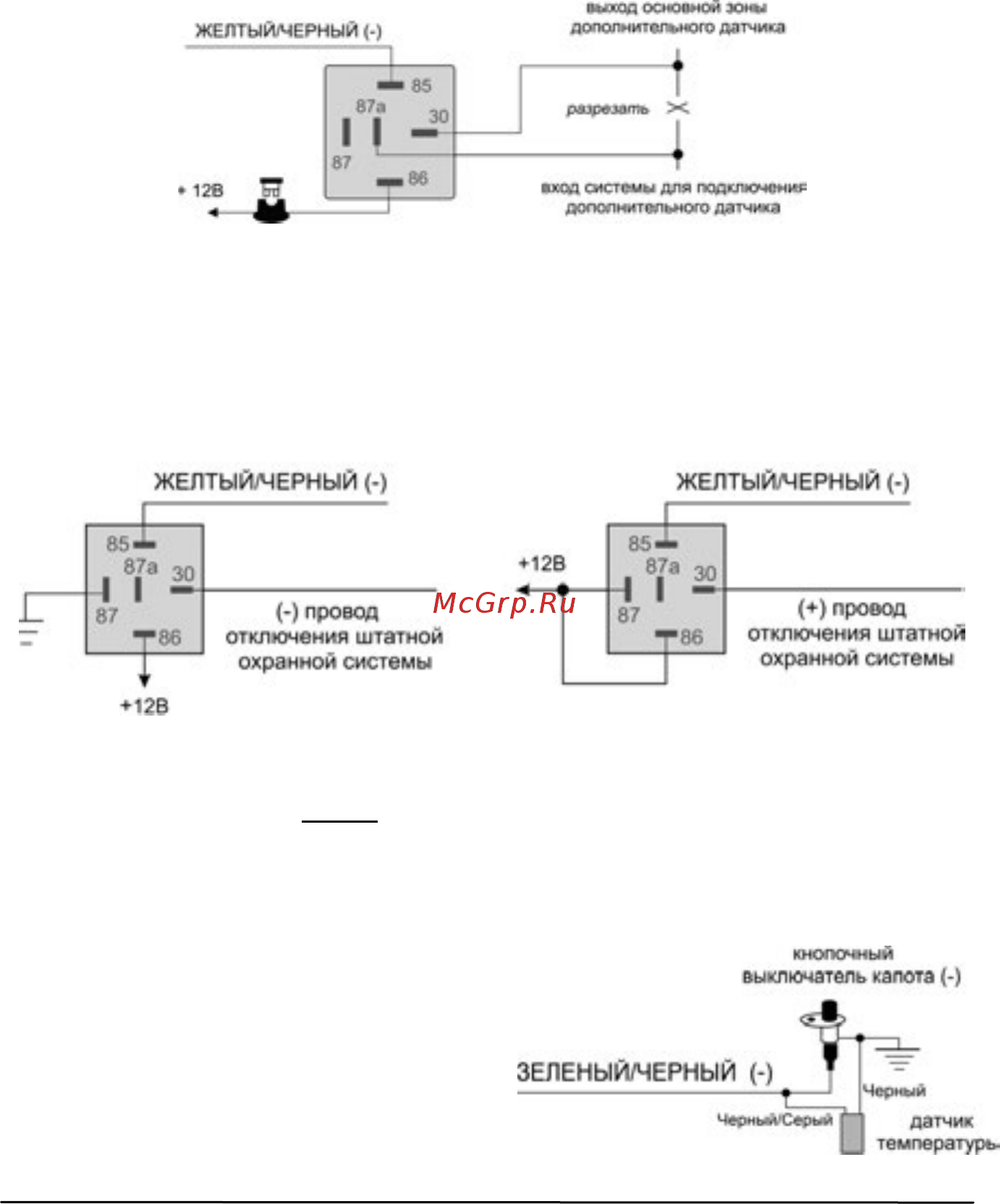

1) На ЖЕЛТЫЙ/ЧЕРНЫЙ провод подается сигнал отрицательной полярности 200 мА в течение всего
времени работы двигателя автомобиля под управлением системы дистанционного или автоматическо-
го запуска. Данный провод может использоваться для отключения дополнительных датчиков на время
работы двиг
ателя (с ис
пользованием дополнительных реле), как показано на схеме ниже.
2) ЖЕЛТЫЙ/ЧЕРНЫЙ провод может быть запрограммирован таким образом (функция № 2.9), что он будет
замыкаться на “массу” каждый раз при дистанционном или автоматическом запуске двигателя автомобиля и
может использоваться для отключения штатной сигнализации (противоугонной системы) автомобиля при запус-
ке двигателя. Для подачи импульса отрицательной (-) или положительной (+) полярности на штатную систему
сигнализации, у
с
тановленную на автомобиле, используйте дополнительные реле, как показано на схемах ниже.
Подключение к (-) проводу снятия штатной
сигнализации с охраны с использованием
дополнительного реле
Подключение к (+) проводу снятия штатной
сигнализации с охраны с использованием
дополнительного реле
ЗЕЛЕНЫЙ/ЧЕРНЫЙ: (-) ТРИГГЕР КАПОТА / ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ
ВНИМАНИЕ: Для обеспечения работы системы дистанционного запуска двигателя автомобиля ЗЕЛЕ-
НЫЙ/ЧЕРНЫЙ провод системы должен
быть подключен к концевому выключателю капота.
a) Когда система находится в режиме охраны, при замыкании ЗЕЛЕНОГО/ЧЕРНОГО провода на “мас-
су” произойдет немедленное срабатывание системы.
Данный вход используется также для блокировки запуска двигателя при открытом капоте автомобиля и
для выключения двигателя, работающего под управлением системы дистанционного запуска, при от-
крывании капота ав
томобиля.
По
дсоединение: Подсоедините ЗЕЛЕНЫЙ/ЧЕРНЫЙ
провод к предварительно установленному концевому
выключателю капота автомобиля.
b) К ЗЕЛЕНОМУ/ЧЕРНОМУ проводу также подклю-
чается датчик температуры двигателя, установлен-
ный под капотом автомобиля. В этом случае при
закрытом капоте система сможет получать инфор-
мацию о температуре двигателя и сможет исполь-
зовать ее при автоматическом запуске двигателя
по дат
ч
ику температуры. Подключите датчик температуры как показано на схеме.
