ALLIGATOR С-300 46 Инструкция по эксплуатации и установке

ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ /(+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ти ПРОВОДНОГО

ЭЛЕКТРОПРИВОДА / (+) ВХОД УПРАВЛЕНИЯ ДИСТАНЦИОННЫМ ЗАПУСКОМ ДВИГАТЕЛЯ АВТО-

МОБИЛЯ / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ ИНДИКАТОРНОЙ ЛАМПЫ “WAIT-TO-START” (НА АВТОМО-

БИЛЯХ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ) / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ ГАБАРИТНЫХ ОГНЕЙ ИЛИ

ПРЕДПУСКОВОГО ПОДОГРЕВАТЕЛЯ

1) Замыкание ФИОЛЕТОВОГО провода на +12В при открывании двери автомобиля при включенном

режиме охраны обеспечивает нем

едленное сраба

тывание системы. Подсоединение триггера двери

также необходимо для обеспечения работы функции пассивной постановки на охрану и ряда других

охранных и сервисных функций системы.

Подсоединение: Если выключатель внутрисалонного освещения имеет на выходе +12В при открывании

двери (большинство автомобилей Ford, ГАЗ), Вы должны подсоединить ФИОЛЕТОВЫЙ провод к одному из

штатных концевых выключателей. В бо

льшинстве сл

учаев ФИОЛЕТОВЫЙ провод достаточно подсоединить

только к одному концевому выключателю независимо от количества дверей в автомобиле.

ВНИМАНИЕ: Не используйте ФИОЛЕТОВЫЙ провод, если концевые выключатели дверей отрицатель-

ной полярности (См. подключение КОРИЧНЕВОГО провода ниже).

2) Если в автомобиле используются концевые выключатели дверей отрицательной полярности, ФИОЛЕ-

ТОВЫЙ провод может быть запрограммирован как “(+

) вх

од для подключения 5-проводного электропри-

вода” (программируемая функция № 2.4). В этом случае, при замыкании ФИОЛЕТОВОГО провода на +12

В система будет автоматически подавать импульс для отпирания дверей автомобиля, а при отключении

от +12 В - импульс для запирания дверей автомобиля, но только при выключенном режиме охраны.

Использование данной функции позволит Вам реализовать фу

нкцию “ц

ентрального замка” без необхо-

димости использования дополнительного модуля, достаточно будет только установить один 5-

проводный электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. По-

сле этого, при запирании или отпирании двери водителя система будет автоматически запирать или

отпирать все двери автомобиля.

Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водит

ля,

найдите провод, соответствующий общему контакту встроенной в электропривод контактной группы.

Подсоедините к нему ФИОЛЕТОВЫЙ провод системы. Затем найдите провод, который замыкается с

общим проводом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к

постоянному питанию +12В автомобиля. Третий провод встроенной контактной группы заизолируйте.

3) Данный вход системы может бы

ть зап

ро-

граммирован как “(+) вход управления дис-

танционным запуском”. В этом случае кратко-

временная подача сигнала положительной

полярности на данный вход системы анало-

гична нажатию кнопок

и передатчика в

течение 1,5 секунд и будет вызывать запуск

или глушение двигателя.

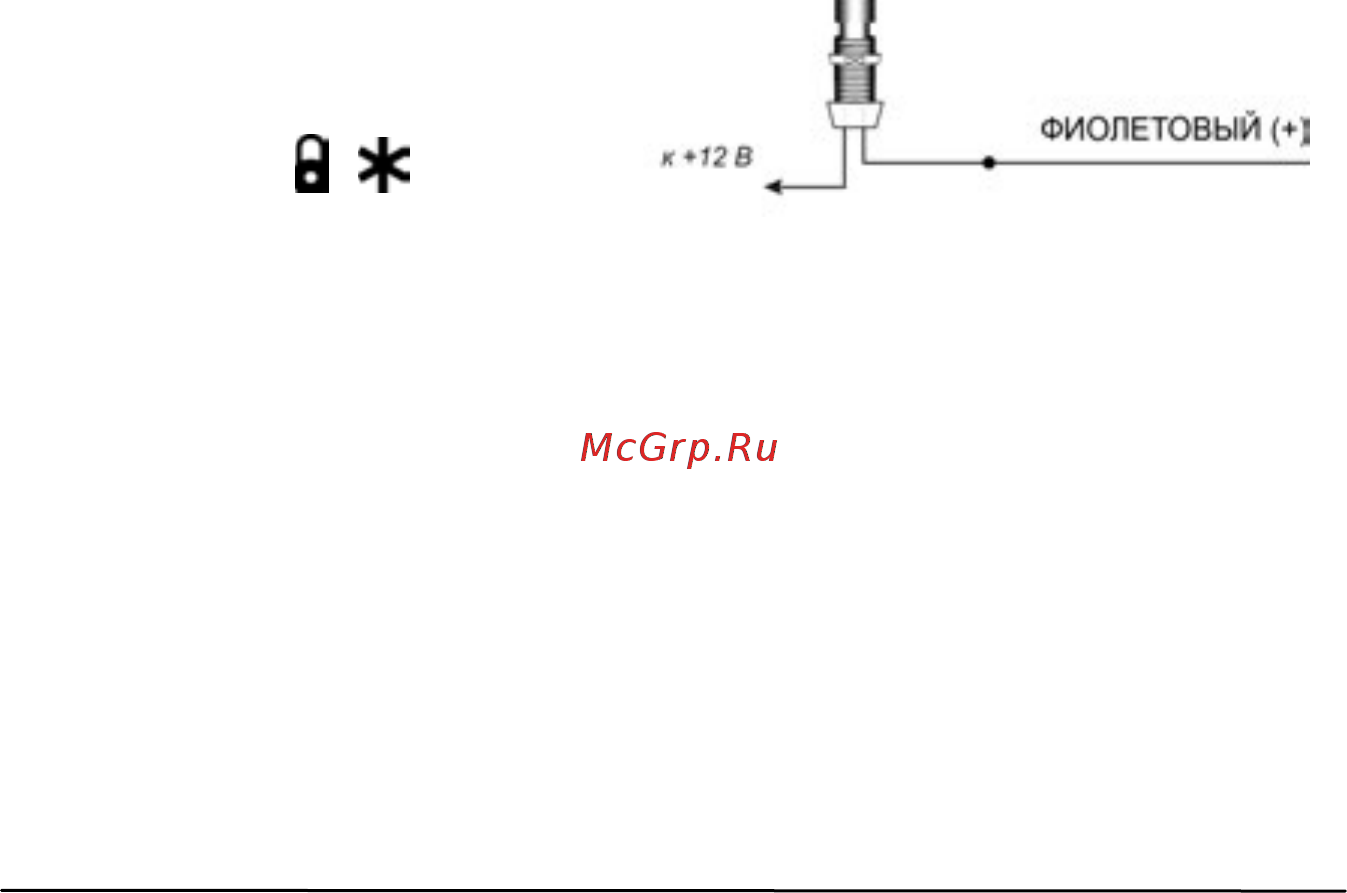

Подсоединение: Вы можете подсоединить этот провод к дополнительной кнопке для ручного включе-

ния или выключения дистанционного запуска двигателя автомобиля.

4) При установке системы на автомобиль с дизельным двигателем необходимо подключится к проводу

включения индикаторной лампы "Wait-to-Start" ("Подождите перед запуском двигателя"), которая нахо-

дит

ся на приборной панели. Индикаторная лампа горит (т.е. по искомому проводу на нее подается

питание) до тех пор, пока работают свечи предпускового прогрева двигателя автомобиля. Двигатель

может быть запущен только тогда, когда погаснет данная индикаторная лампа. Необходимый провод

можно найти непосредственно на разъеме, к которому подключена индикаторная лампа. На ряде авто-

мобилей подключ

ние к данному проводу производится на модуле ECM (модуль управления двигате-

лем). Подключение этого провода необходимо для того, чтобы система могла правильно определить

тип двигателя автомобиля.

В большинстве автомобилей на провод включения лампы подается отрицательная полярность ("мас-

са"), поэтому ФИОЛЕТОВЫЙ провод системы необходимо подключать при помощи дополнительного

реле, из

енив полярность.

Если в автомобиле на провод включения лампы подается положительная полярность (лампа включа-

ется при подаче питания +12 В), то ФИОЛЕТОВЫЙ провод может быть подключен непосредственно к

данному проводу штатной проводки автомобиля.. Обычно в штатной проводке автомобиля использует-

ся следующий цвет:
