A.P.S. 3900 39 “    ”
 :   500 A    –
    
(   )
         
.      (  
500 )         .
:       86  .
  # 85      ,    
+12,       “”,    0,
      “”.
     ,    
,  
   ,     , 
  87A .        30 .
:    ,     
 -           
,  ,        
   .
/   : +12   

    5       .
/      +12  .

Содержание

Похожие устройства

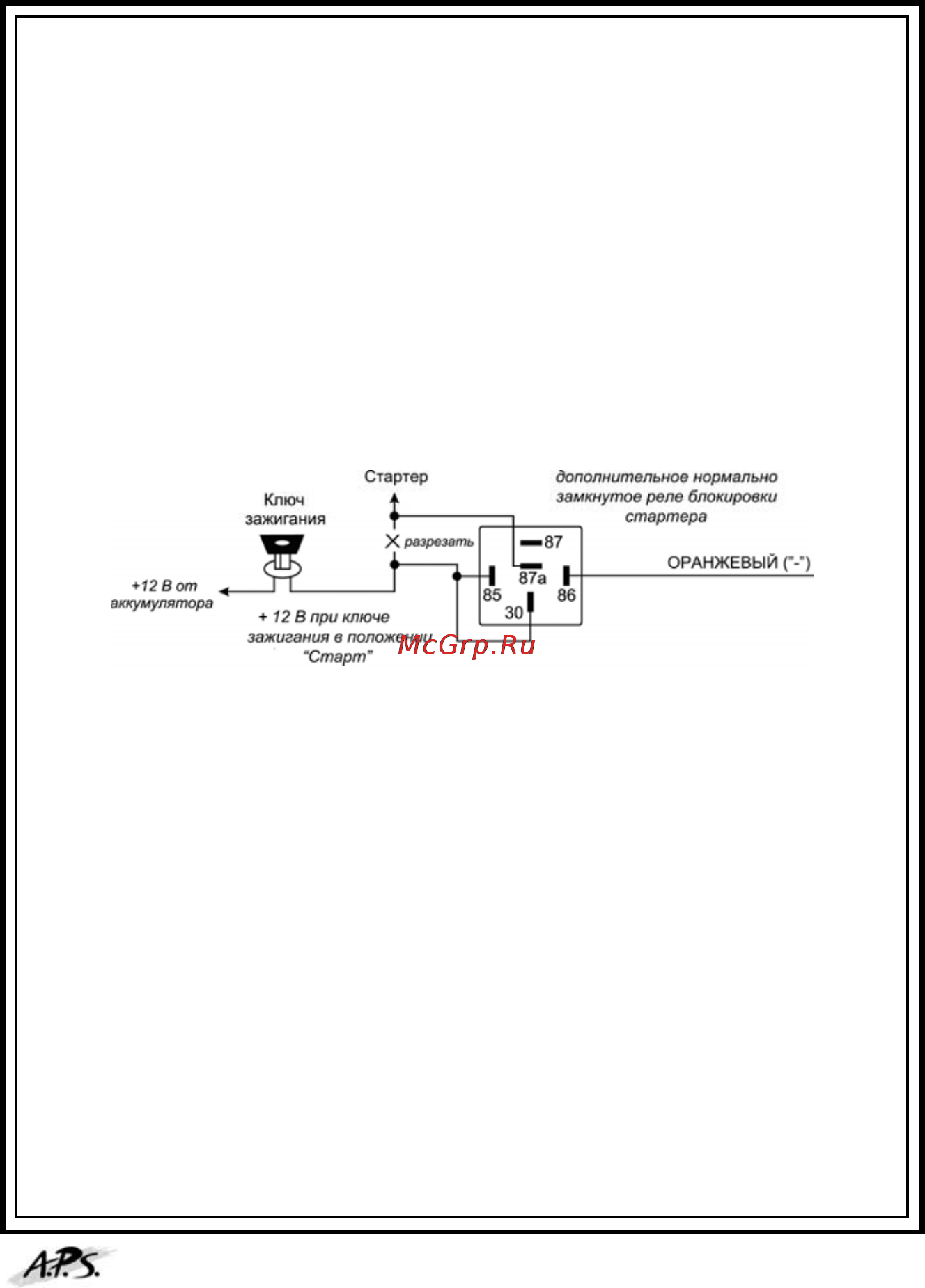

ОРАНЖЕВЫЙ ПРОВОД ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ БЛОКИРОВКА СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ требуется установка дополнительного реле Этот провод служит для управления дополнительным нормально замкнутым реле блокировки стартера Это отрицательный транзисторный слаботочный выход максимальный ток нагрузки 500 мА и должен использоваться только для управления катушкой дополнительного реле Подсоединение Подсоедините ОРАНЖЕВЫЙ провод к контакту 86 дополнительного реле Подсоедините контакт 85 реле к проводу от замка зажигания на который поступает напряжение 12В когда ключ зажигания находится в положении ЗАПУСК и присутствует напряжение 0В когда ключ зажигания находится в положении ВЫКЛ Перережьте вышенайденный провод от замка зажигания идущий к соленоиду стартера автомобиля и подсоедините ту часть обрезанного провода которая идет от замка зажигания к контакту 87А реле Подсоедините другую часть провода к контакту 30 реле Примечание Обратите внимание на то что при использовании такого варианта подсоединения питание на реле блокировки будет подаваться только в момент попытки завести двигатель таким образом реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя дополнительное нормально Стартер 12 Rnm аккумулятора Старт КРАСНЫЙ БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА Этот провод с предохранителем 5 А подает питание на основной блок системы КРАСНЫЙ БЕЛЫЙ провод питания системы подсоедините к 12 В аккумулятора A P S 3900 39 Инструкция по эксплуатации и установке
