12

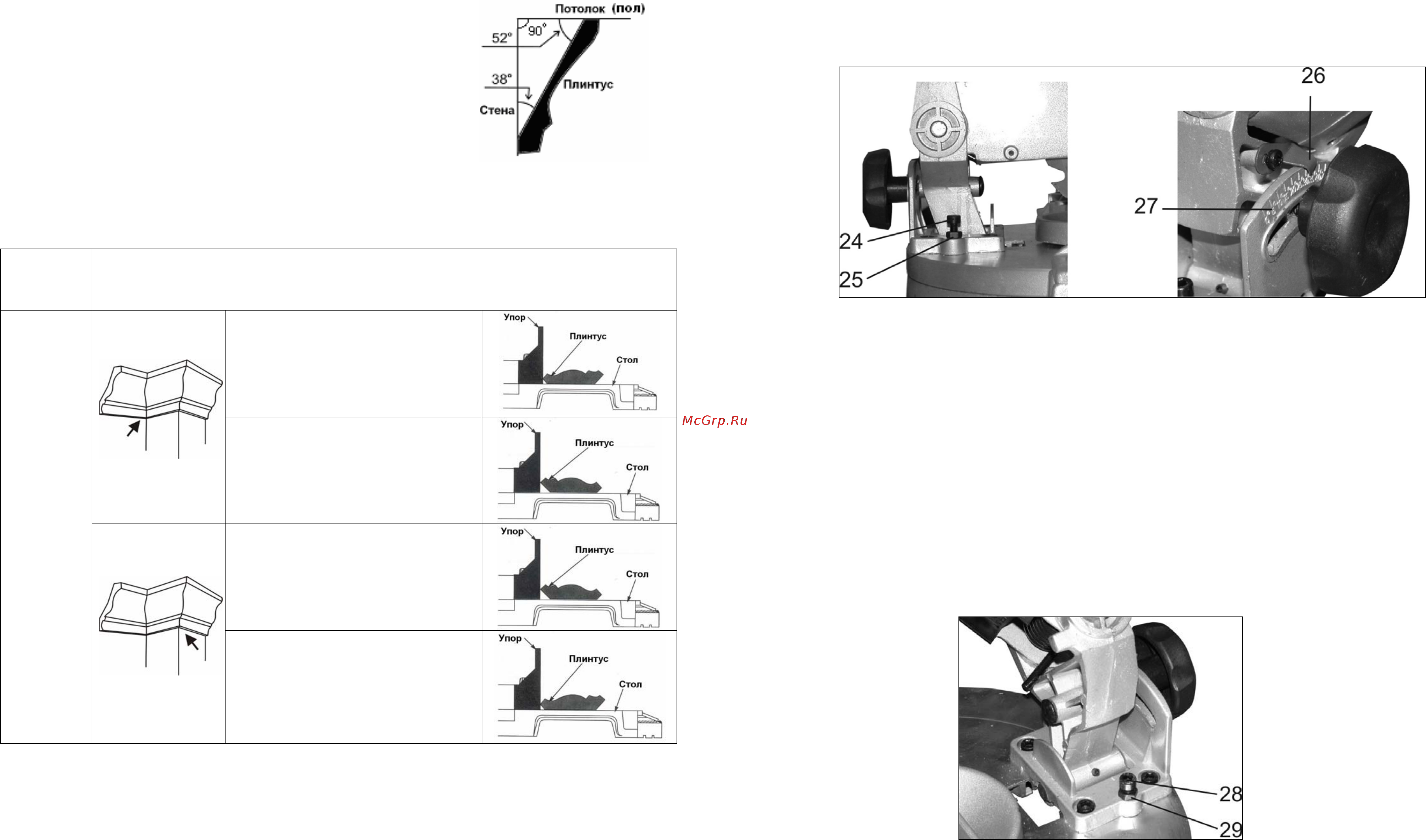

15. РЕКОМЕНДУЕМЫЕ ПРИЕМЫ РАБОТЫ
15.1. Пиление плинтуса
С помощью торцово-усовочной пилы возможно пиление плинтуса. Две поверхности заготовки плинтуса,
которые прикрепляются к потолку (полу) и стене, при соединении образуют угол 90°. У большинства
потолочных плинтусов верхний задний угол (часть, которая крепится к потолку) составляет 52°, а нижний
задний угол (часть, которая крепится к
стене) составляет 38°, как показано на Рис.10.
Помните, что углы плинтусов очень точные, и их трудно устанавливать, так как легко может произойти
смещение угла. После всех регулировок пилы рекомендуется производить пробное пиление на ненужных
заготовках. Кроме того, большинство стен в помещениях не имеют углов точно 90°, следовательно,
необходима точная подстройка регулировок вашей
пилы.
Для пиления плинтусов и получения внешнего или внутреннего прямого
угла (90°) установите плинтус, прижав плашмя его широкую заднюю
поверхность к поворотному столу и придвинув к упору.
Угол поворота стола следует установить на 31.6° влево или вправо, в
зависимости от применения плинтуса, а угол наклона пильного диска на
33.9° влево.
Изучив приведенную ниже
таблицу. Вы можете настроить вашу пилу на
пиление потолочных плинтусов с углами 52° и 38°, (см. Рис.10.). Пиление
напольного плинтуса (с такими же параметрами углов) производится по
аналогии с потолочным, учитывая его нижнее положении. Для пиления
плинтусов с другими параметрами углов (не соответствующими Рис. 10),
рекомендуем изучить соответствующую справочную или учебную литературу.
Рис
.10
УГОЛ
НАКЛОНА
ПИЛЬНОГО
ДИСКА
ТИП ПИЛЕНИЯ
Левая сторона, внутренний угол
1. Верхний край плинтуса прижат к
упору
2. Угол поворота стола 31.6° вправо
3. После пиления использовать
левую часть разрезанной заготовки
внутренний угол
Правая сторона, внутренний угол
1. Нижний край плинтуса прижат к
упору
2. Угол поворота стола 31.6° влево
3. После пиления использовать
левую часть разрезанной заготовки
Левая сторона, внешний угол
1. Нижний край плинтуса прижат к
упору
2. Угол поворота стола 31.6° влево
3. После пиления использовать праву
часть разрезанной заготовки
33.9°
влево
внешний угол
Правая сторона, внешний угол
1. Верхний край плинтуса прижат к
упору
2. Угол поворота стола 31.6° вправо
3. После пиления использовать
правую часть разрезанной заготовки
9
11. РЕГУЛИРОВКА
Электропила точно отрегулирована на заводе-изготовителе, но при транспортировке регулировочные винты могут
ослабнуть и точность установки нарушиться.
11.1. Регулировка угла наклона пиления 90
0
, Рис. 6а, 6б, 6в
11.1.1. Выполните пробное пиление, произведите инструментальное измерение результата пиления и, при
необходимости, произведите регулировку угла наклона пиления.
11.1.2. Для регулировки положения 90
0
ослабьте винт фиксации наклона пилы (21), приведите пилу в крайнее
правое положение, ослабьте стопорную гайку (25) болта (24) и, используя угольник, установите угол 90
0
пильного
диска (3), Рис.2а, относительно поворотного стола (13), Рис.2а, вращением болта (24). Затяните стопорную гайку
(25).
11.1.3. Выполните пробное пиление, произведите инструментальный контроль результата пиления и, при
необходимости, повторите регулировку угла наклона.
11.1.4. По достижению необходимого результата регулировки ослабьте установочный винт указателя
(26),совместите стрелку указателя (26) с делением 0
0
по шкале угла наклона пиления (27). Зафиксируйте
установочный винт указателя (26).
Рис 6а Рис 6б
11.2. Регулировка угла наклона пиления 45
0
, Рис. 6а, 6б, 6в
11.2.1. Выполните пробное пиление, произведите инструментальное измерение результата пиления и, при
необходимости, произведите регулировку угла наклона пиления.
11.2.2. Для регулировки положения 45
0
ослабьте винт фиксации наклона пилы (21), приведите пилу в крайнее
левое положение, ослабьте стопорную гайку (29) болта (28) и, используя угломер, вращением болта (28)
установите угол 45
0
пильного диска (3), Рис.2а, относительно поворотного стола (13), Рис.2а. Затяните стопорную
гайку (29).
11.2.3. Выполните пробное пиление, произведите инструментальное измерение результата пиления и, при
необходимости, повторите регулировку угла наклона пиления.
11.3 Регулировка угла 90
0
при пилении торцов, Рис.2а, 2б.
11.3.1. Выполните пробное пиление, произведите инструментальное измерение результата пиления и, при
необходимости, произведите регулировку угла наклона 90
0
.
11.3.2. Отключите пилу (отсоедините вилку шнура электропитания пилы от питающей розетки), ослабьте два
установочных болта упора (15), Рис.2б.
11.3.3. Не нажимая кнопку включения (7), опустите ручку пилы (8), используя угольник. Смещая фронтальный упор
(2), установите между фронтальным упором (2) и пильным диском (3) угол 90
0
.
11.3.4. Закрепите фронтальный упор (2), затянув установочные болты упора (15).
11.3.5. Выполните пробное пиление, произведите инструментальное измерение результата пиления и, при
необходимости, повторите регулировку в соответствии с п.п. 11.3.2.-11.3.4.
Рис 6в
