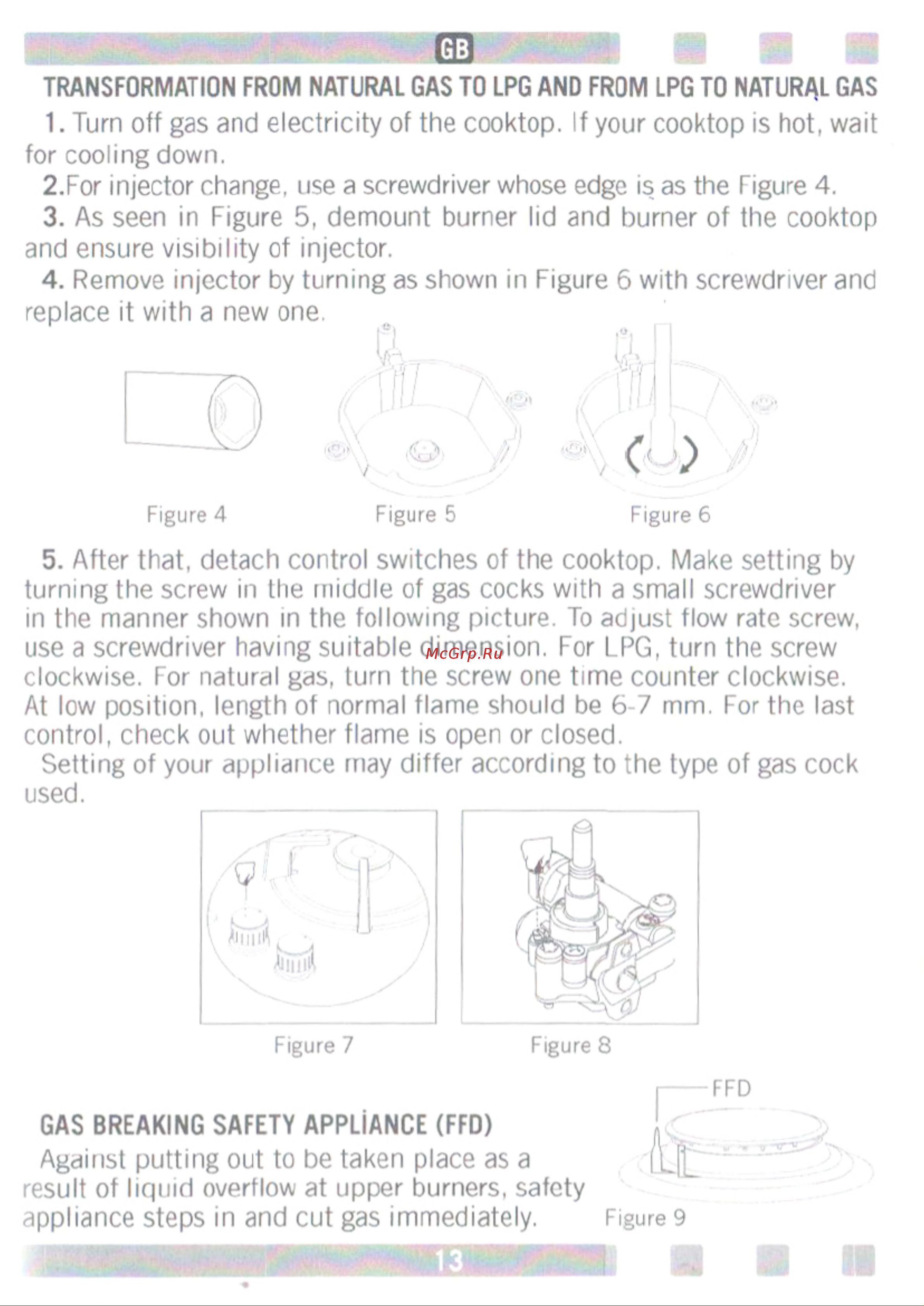

TRANSFORMATION FROM NATURAL GAS TO LPG AND FROM LPG TO NATURAL GAS 1 Turn off gas and electricity of the cooktop If your cooktop is hot wait for cooling down 2 For injector change use a screwdriver whose edge is as the Figure 4 3 As seen in Figure 5 demount burner lid and burner of the cooktop and ensure visibility of injector 4 Remove injector by turning as shown in Figure 6 with screwdriver and replace it with a new one Figure 4 Figure 5 Figure 6 5 After that detach control switches of the cooktop Make setting by turning the screw in the middle of gas cocks with a small screwdriver in the manner shown in the following picture To adjust flow rate screw use a screwdriver having suitable dimension For LPG turn the screw clockwise For natural gas turn the screw one time counter clockwise At low position length of normal flame should be 6 7 mm For the last control check out whether flame is open or closed Setting of your appliance may differ according to the type of gas cock used Figure 7 Figure 8 GAS BREAKING SAFETY APPLIANCE FFD Against putting out to be taken place as a jj result of liquid overflow at upper burners safety appliance steps in and cut gas immediately Figure 9 13
