7. Закрепите прибор с помощью двух винтов ST4*30 мм (предохранительных винтов).

Примечание: На задней стороне корпуса расположены два предохранительных вентиляционных

отверстия диаметром 6 мм.

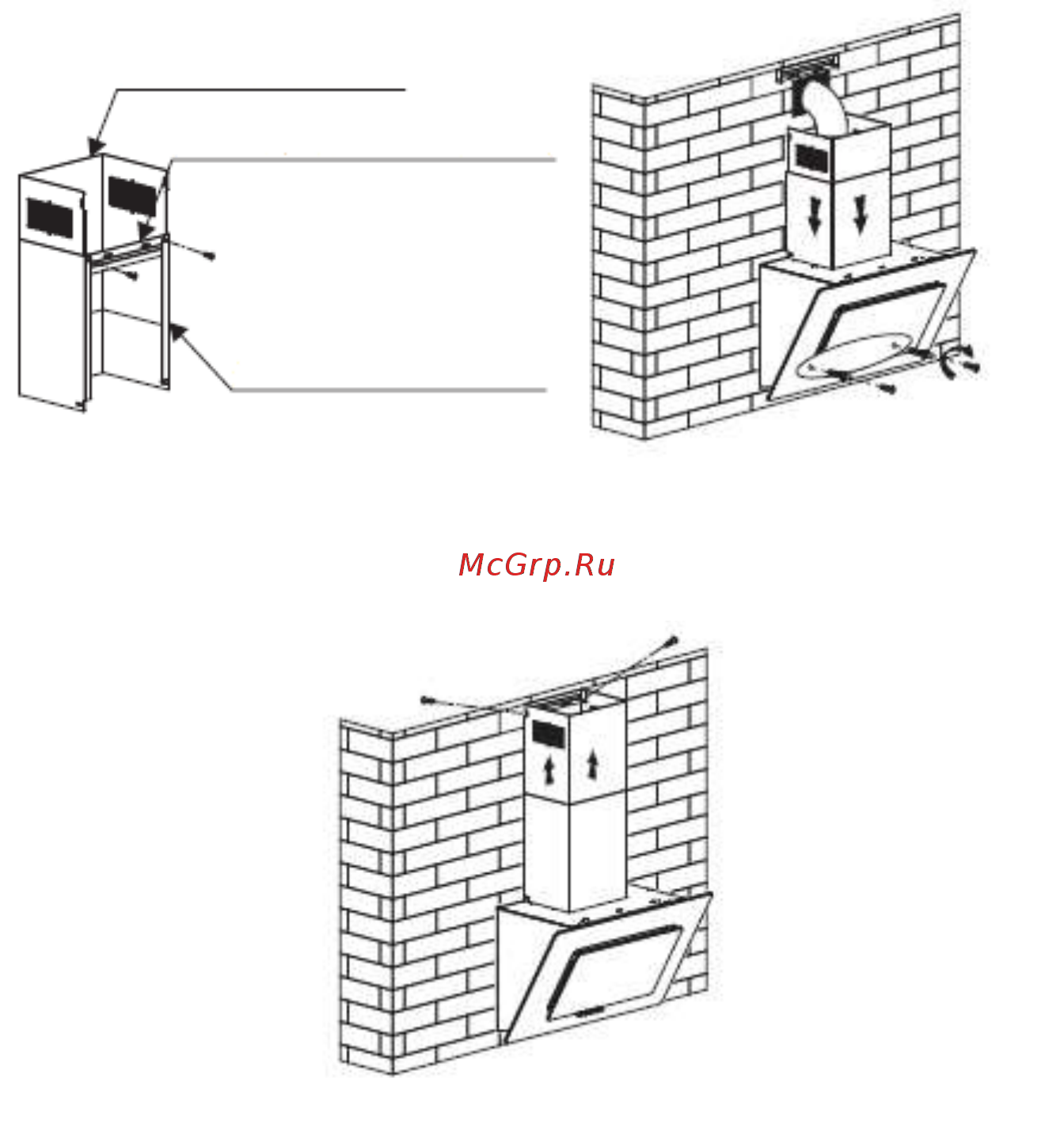

Установите оба короба на вытяжку и подсоедините соединительный воздуховод к вытяжному от-

верстию. См. рис. 6.

8. Выдвиньте внутренний короб до положения кронштейна и закрепите его с помощью двух винтов

ST4*8 мм. См. рис 7.

Советы по монтажу вентиляционных каналов

Для оптимального отведения воздуха необходимо неукоснительно соблюдать следующие правила:

 Вентиляционные каналы должны быть короткими и прямыми.

 Запрещается уменьшать диаметр или перекрывать вытяжной воздуховод.

 Для минимизации аэродинамического сопротивления гибкие воздуховоды должны быть уста-

новлены с натяжением.

 Несоблюдение этих требований приведет к ухудшению производительности и увеличению

уровня шума, издаваемого прибором.

 Работы по монтажу должны выполняться компетентным лицом или квалифицированным

электриком.

 Запрещается подсоединять воздуховоды вытяжки к уже существующей системе вентиляции,

которая используется другими приборами, например, обогревателями, газовыми приборами,

нагревателями воздуха.

 Изгибы в местах соединения вентиляционных труб не должны быть острее 120°. Труба

должна быть расположена в горизонтальном или ином направлении. Труба должна подни-

маться от начальной точки и направляться до стены с отверстием наружу.

 После завершения монтажных работ убедитесь, что вытяжка выровнена надлежащим обра-

зом во избежание скапливания жира с одной стороны.

Внутренний короб

Кронштейн внешнего

короба

Внешний короб

Рис. 5.

Рис. 6.

Рис. 7
