12 |

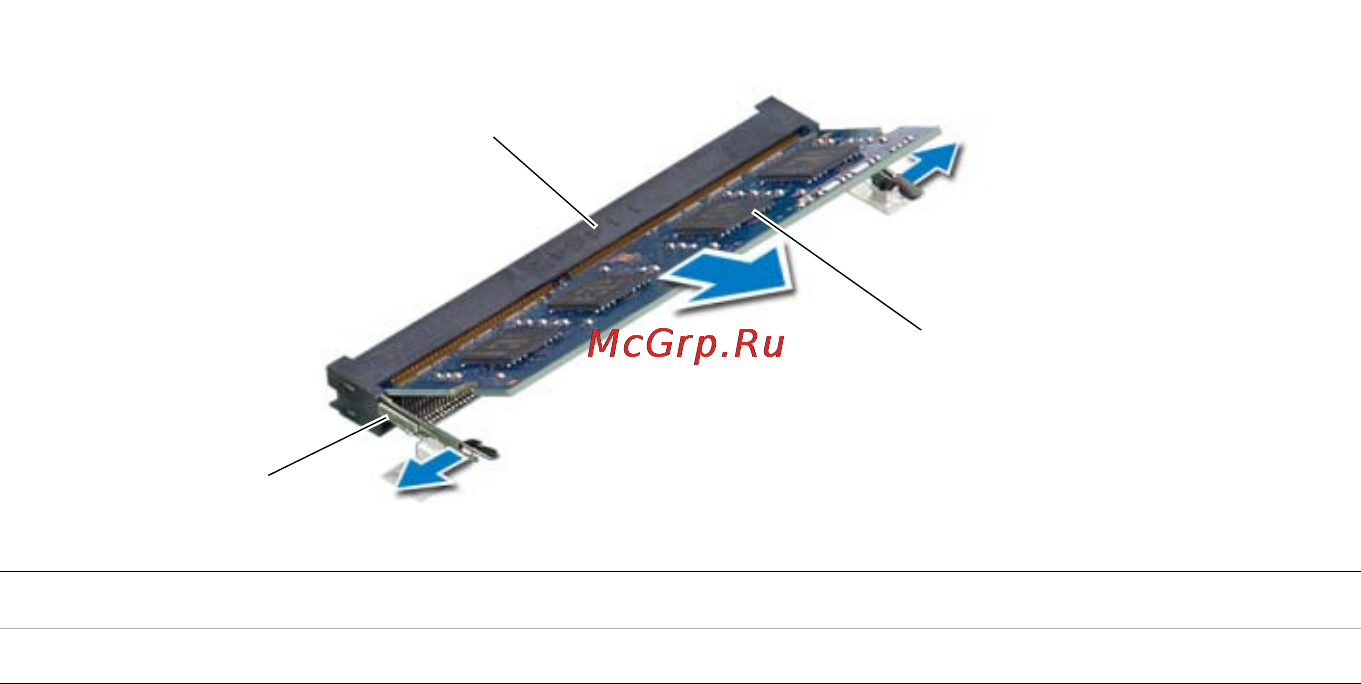

Извлечение модуля (или модулей) памяти
4
Подушечками пальцев осторожно раскрывайте фиксаторы с каждой стороны разъема
модуля памяти до тех пор, пока модуль памяти слегка не выскочит из разъема.
5
Извлеките модуль памяти из разъема.
1
разъем модуля памяти
2
модуль памяти
3
фиксаторы (2)
3
2
1
