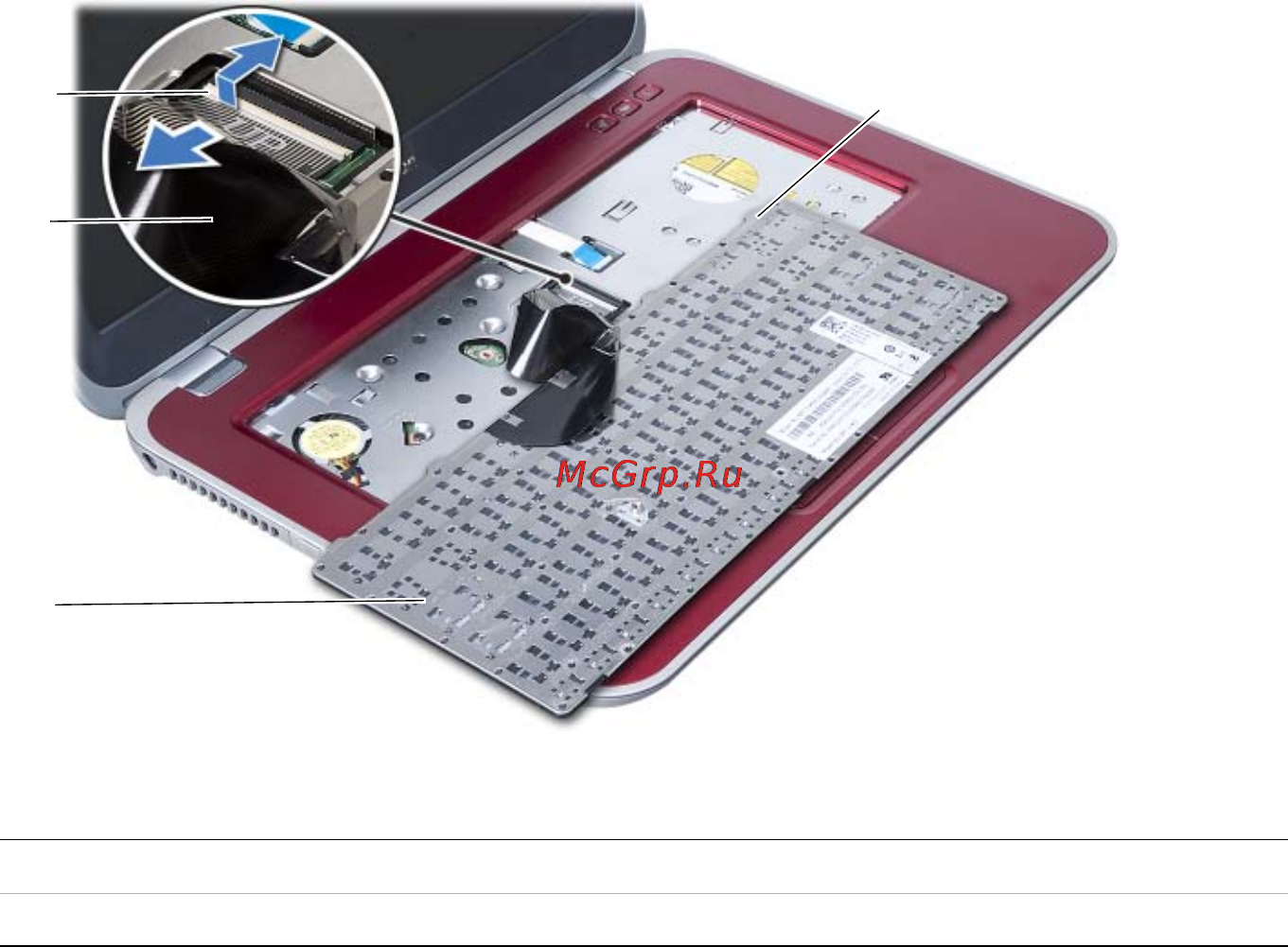

Извлечение клавиатуры
5
Переверните клавиатуру и поместите ее на упор для рук в сборе.
6
Поднимите защелку разъема и отсоедините кабель клавиатуры от разъема
на системной плате.
7
Снимите клавиатуру с упора для рук в сборе.
1
защелка разъема
2
кабель клавиатуры
3
клавиатура
4
выступы (4)
1
2
3
4
