Снятие упора для рук в сборе
6
Выверните винты, которыми упор для рук в сборе крепится к системной плате.
7
Аккуратно приподнимите и высвободите выступы на упоре для рук в сборе из пазов
на корпусе компьютера.
ВНИМАНИЕ. Отделите упор для рук в сборе от дисплея в сборе, соблюдая осторожность,
чтобы не повредить дисплей в сборе.
8
Снимите упор для рук в сборе с корпуса компьютера.

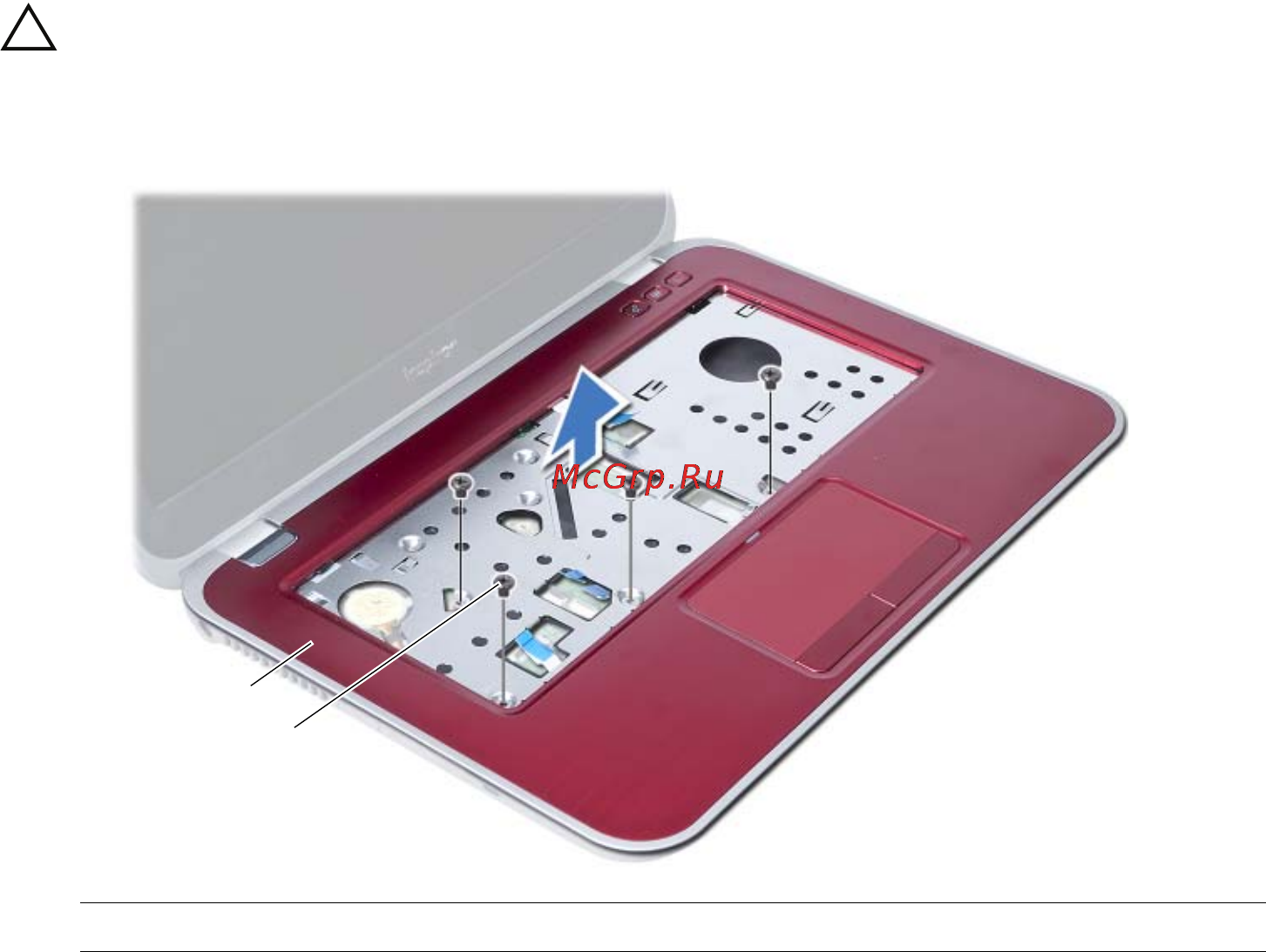

1
упор для рук в сборе
2
винты (4)
1
2
