2
RUS
расположена над ХК. Ручка поворачивается по часовой стрелке
и против нее и устанавливается меткой на выбранное деление.
Деление “1” соответствует наиболее высокой температуре (наи-
меньшее охлаждение) в камере, деление “4” — наиболее низкой
(наибольшее охлаждение).
1.5 Для извлечения из ХК сосуда для овощей или фруктов
(дверь холодильника открывается не более чем на 90
0
) в соот-
ветствии с рисунком 4 следует:
— сосуд выдвинуть на себя до упора в открытую дверь ХК;
— повернуть его в сторону открывания двери и достать из
холодильника.
1.6 Корзины МК имеют ручку на передней панели для удоб-
ства при загрузке и выгрузке продуктов, а также ручки на боковых
поверхностях (кроме нижней корзины) для перемещения вне
холодильника в соответствии с рисунком 5.
2 ПОДГОТОВКА МЕБЕЛИ К ВСТРАИВАНИЮ
ХОЛОДИЛЬНИКА
2.1 Рекомендуемый вариант мебели для встраивания холо-
дильника указан на рисунке 6 (размеры даны в миллиметрах).
2.2 В мебели, предназначенной для встраивания холодильни-
ка, должны быть предусмотрены проемы для воздушных каналов,
которые необходимо регулярно очищать от пыли.
В проем на нижней лицевой панели мебельного шкафа реко-
мендуется установить декоративную решетку.
ВНИМАНИЕ! Минимальная площадь (S
min
) воздушных
каналов и отверстий декоративной решетки должна быть
не менее 200 см
2
, а глубина проема А — не менее 50 мм в
соответствии с рисунком 6.
ЗАПРЕЩАЕТСЯ закрывать, заставлять чем-либо воздушные
каналы или отверстия декоративной решетки.
2.3 Перед встраиванием холодильника следует произвести
тщательное выравнивание поверхностей мебельного шкафа с
помощью уровня. Положение дверей отрегулировать дверными
петлями. Все углы между поверхностями мебельного шкафа долж-
ны составлять 90
0
.
2.4 Мебель, в которую встраивается холодильник, должна на-
ходиться на расстоянии не менее 50 см от нагревательных прибо-
ров (газовых и электрических плит, печей и радиаторов отопления)
и быть недоступной для прямых солнечных лучей.
3 УСТАНОВКА И ВСТРАИВАНИЕ
ХОЛОДИЛЬНИКА В МЕБЕЛЬ
3.1 ПОДГОТОВКА ХОЛОДИЛЬНИКА К УСТАНОВКЕ
3.1.1 Освободить холодильник и комплектующие от упа-
ковочных материалов (полиэтиленовых пакетов, липких лент,
вспененных транспортировочных прокладок).
ВНИМАНИЕ! Козырек из комплекта монтажных частей
необходимо достать из пенополистирольного дна упаковки
холодильника.
3.1.2 Перед установкой в мебель следует определить сторону
открывания дверей холодильника. Двери камер можно перена-
весить на правостороннее открывание. Чтобы исключить поломку
пластмассовых деталей, перенавеску дверей должен выполнять
только механик сервисной службы (бесплатно – один раз в га-
рантийный период).
3.1.3 Перед установкой холодильника в мебель установить ко-
зырек (из комплекта монтажных частей) на крышку холодильника:
— вывернуть два болта в соответствии с рисунком 7, установить
козырек и зафиксировать его двумя болтами по краям;
— сместить козырек в сторону открывания двери, чтобы он плот-
но прилегал к стенке мебельного шкафа, и завернуть болты.
3.1.4 Профиль декоративный 3 в соответствии с рисунком 8
приклеить, сняв защитную прокладку липкого слоя, на боковую
поверхность холодильника со стороны открывания двери. При
необходимости профиль следует укоротить по высоте мебели.

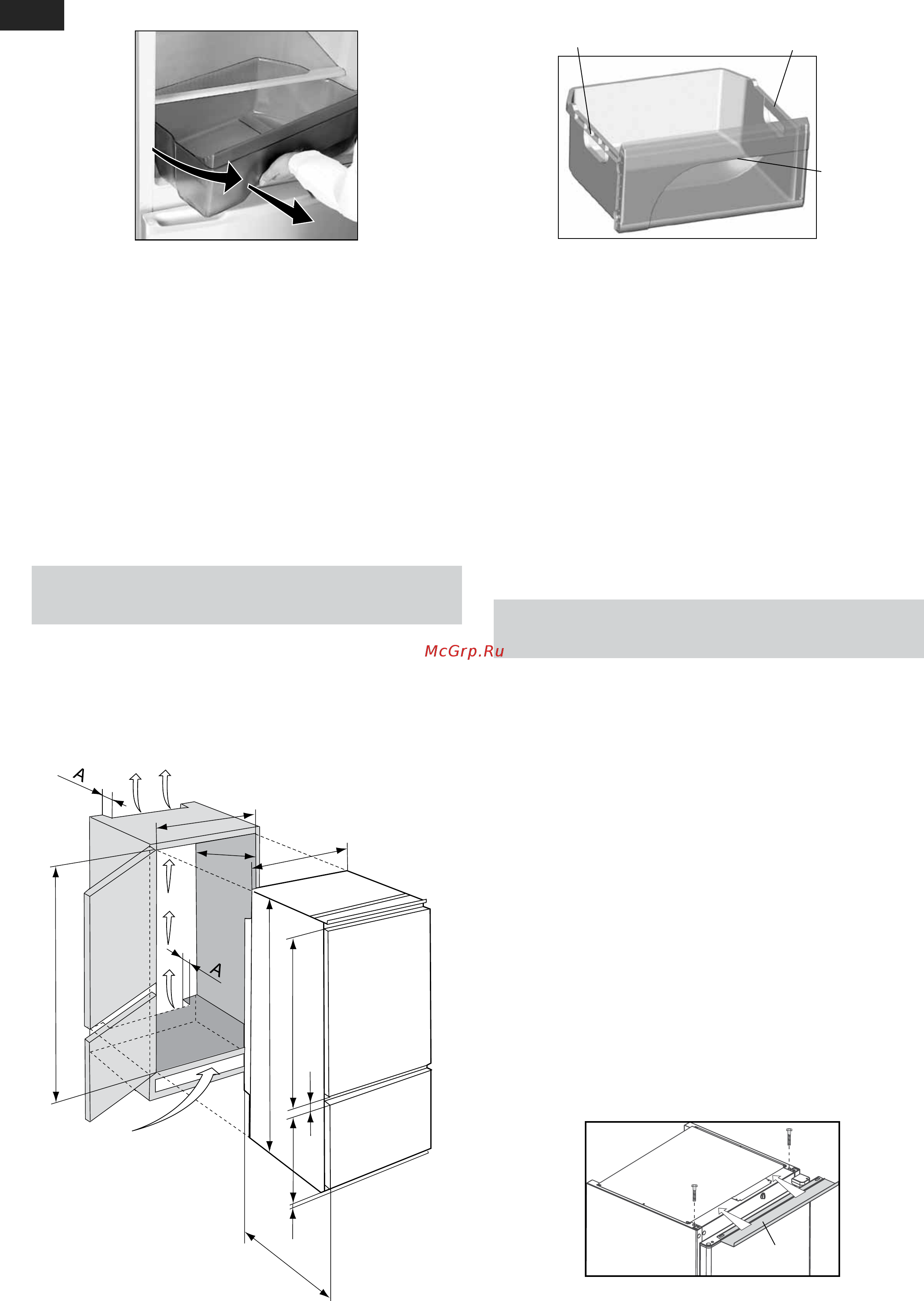

Рисунок 6 — Схема установки холодильника в мебель
560
+10
1785
+10
min
min
min
570
540
1780
920
30
748
29
560
S
S
Рисунок 7 — Установка козырька
Козырек
ручка ручка
ручка
Рисунок 4 — Извлечение сосуда из ХК Рисунок 5 — Корзина
