1 – разъем PC AUDIO для подключения звукового сигнала с компьютера; 2 – разъем
PC(VGA) для подключения видеосигнала с компьютера; 3 – вход RJ45 для подключения к сети
Интернет; 4 − вход видео VIDEO; 5 – вход звука L; 6 – вход звука R; 7 – компонентный мини
разъем MINI YPbPr; 8 гнездо для подключения антенны эфирного или кабельного телевещания
RF IN (T2); 9 – гнездо для подключения спутниковой антенны; 10 коаксиальный цифровой выход
звука COAXIAL; 11 – мультимедийный вход высокого разрешения HDMI; 12 − разъемы USB1 и
USB2 для подключения внешнего накопителя c флеш-памятью или периферийных устройств; 13 –
разъем для подключения наушников EARPHONE; 14 – слот СI для подключения СА-модуля или
СА-модуля с картой условного доступа; 15 – резьбовые отверстия для крепления настенного
кронштейна; 16 – опорная ножка правая; 17 – опорная ножка левая.
Рисунок 2
5.3 КРЕПЛЕНИЕ ОПОРНЫХ НОЖЕК К ТЕЛЕВИЗОРУ И ТЕЛЕВИЗОРА НА СТЕНЕ
ВНИМАНИЕ! Все операции по установке опорных ножек на телевизор и креплению те-
левизора на стене производить с особой осторожностью, не прилагая чрезмерных усилий.
Используйте ручную отвертку, а не электрический шуруповерт.
Производитель не несет ответственности за любые поломки или травмы, вызванные
неправильной установкой или неправильным обращением с телевизором.
Перед снятием (установкой) опорных ножек и кронштейна отключите вилку сетевого
шнура от розетки электросети.
Обязательно следуйте приведенным ниже инструкциям. Неправильная установка опорных
ножек и кронштейна на кожухе телевизора, неправильное крепление телевизора на стене, ис-
пользование винтов, отличных от входящих в комплект поставки, – все это может привести к по-
вреждению или падению телевизора.
♦ Крепление опорных ножек на телевизор.
ВНИМАНИЕ! Для обеспечения устойчивости телевизора, соблюдайте правильность
установки опорных ножек. Опорные ножки должны располагаться таким образом, чтобы
их большая выступающая часть находилась со стороны экрана. Неправильно установлен-
ные опорные ножки могут привести к опрокидыванию телевизора.
• Телевизор расположите на ровной горизонтальной поверхности лицевой стороной вниз,
приняв меры (подстелите какую-нибудь ткань), препятствующие повреждению экрана.
• На нижнюю часть корпуса телевизора в соответствии с рисунком 3 поочередно установите
опорные ножки. Большая выступающая часть ножек должна находиться со стороны экрана. За-
крепите самонарезающими винтами 4х15 (4 шт) из комплекта поставки.
Винты
самонарезающие
Винты
самонарезающие
Опорная ножка
Опорная ножка

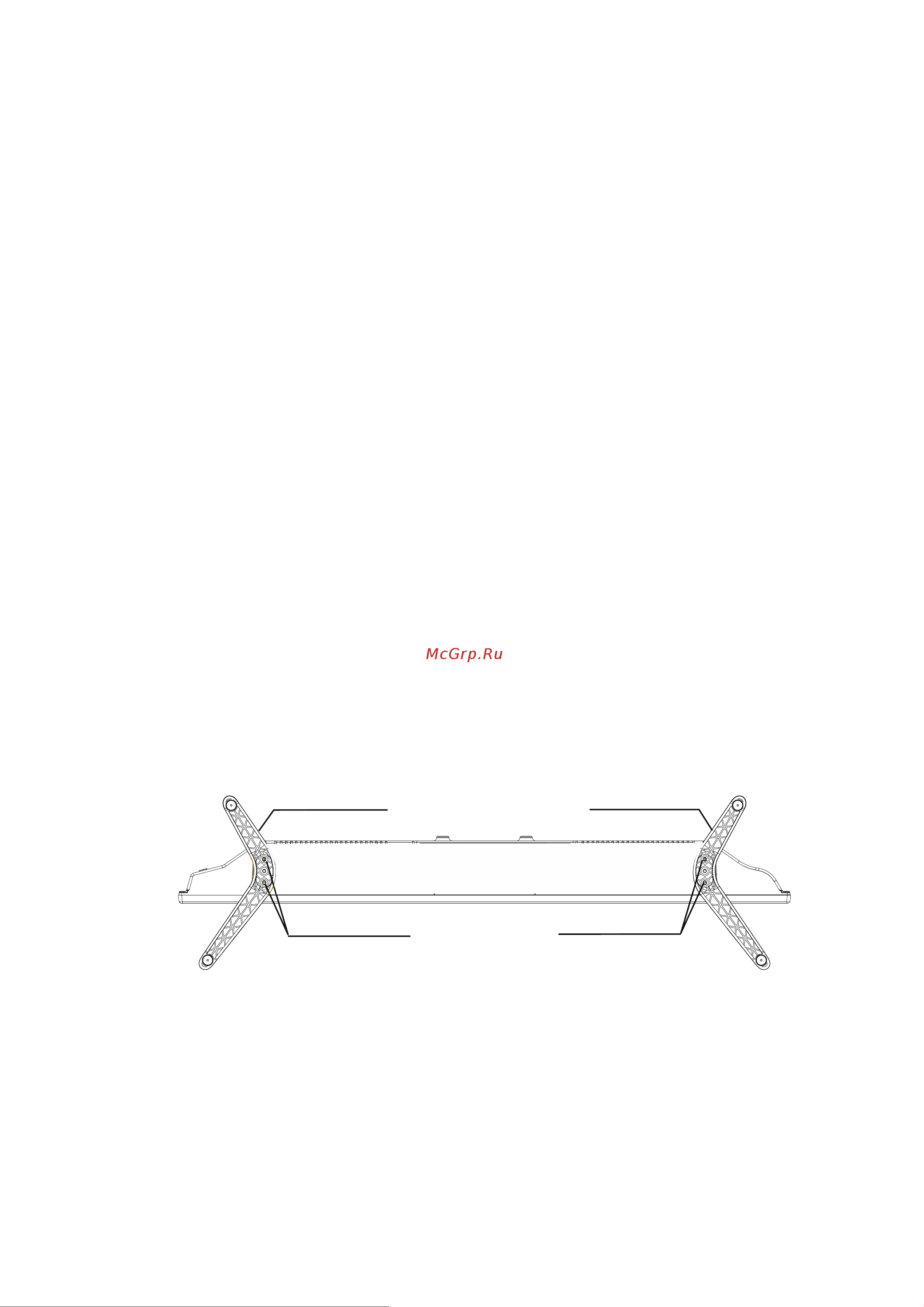

Рисунок 3
ПРИМЕЧАНИЕ – Вид телевизора на рисунке 3 показан условно. Крепление опорных но-
жек на Вашей модели телевизора производите в соответствии с фактическим внешним ви-
дом.
♦ Крепление телевизора на стене.
ПРИМЕЧАНИЕ – В связи с расположением панели разъемов при креплении телевизора
на стену следует убедиться, что между кожухом телевизора и стеной имеется достаточное
расстояние для прокладки соединительных кабелей.
• Телевизор расположите на ровной горизонтальной поверхности лицевой стороной вниз,
приняв меры (подстелите какую-нибудь ткань), препятствующие повреждению экрана. Затем вы-
крутите винты (см.рисунок 3), крепящие опорные ножки к корпусу телевизора.
