ИНСТРУКЦИЯ ПО СБОРКЕ И МОНТАЖУ.
1. Разметьте горизонтальную линию на стене по уровню, на необходимой высоте для крепления кронштейна.
2. Проделайте в стене отверстия диаметром 8 мм и глубиной не менее 70 мм.
3. Установите пластиковые дюбели в просверленные отверстия.

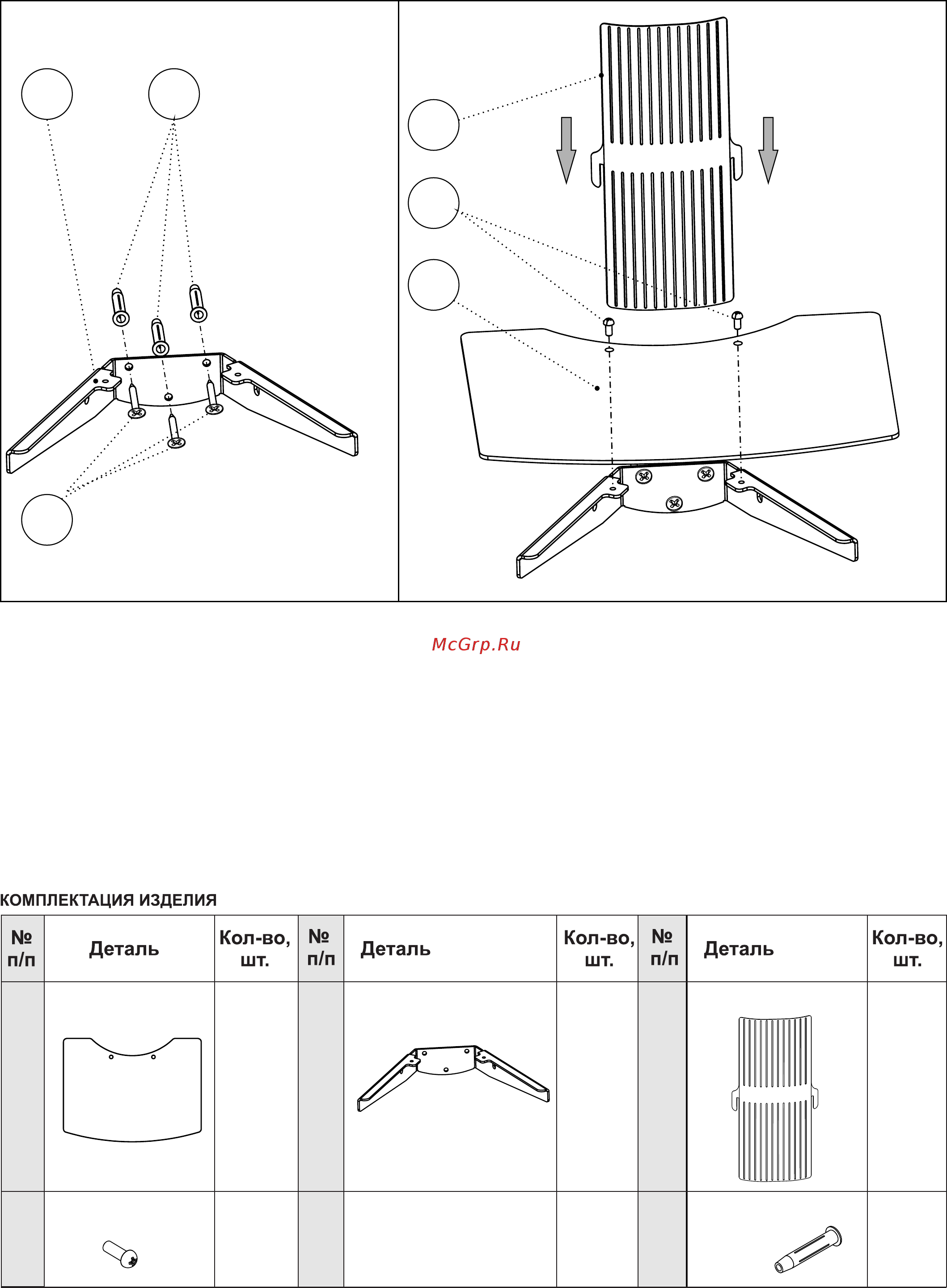

4. При помощи отвертки и саморезов притяните кронштейн к стене (рис. А). Проведите корректировку по уровню, если
это необходимо и полностью затяните кронштейн.
5. Прикрутите стекло винтами (№4) к кронштейну (рис. В).
6. Вставьте декоративную крышку в предусмотренные на кронштейне вырезы, при необходимости подогните крышку для
размещения в пазах (рис. В).
Саморез 5х60 ммВинт М6х16 мм
1 121 31
Стекло Кронштейн Крышка
5 64
3 32
2 6
3
4
1
5
Рис. А Рис. В
Дюбель 8х60 мм
