Maunfeld Cork 50 Inox Инструкция по эксплуатации онлайн [5/10] 587814

Существует 2 метода крепления внешней части кожуха к стене – на выбор:

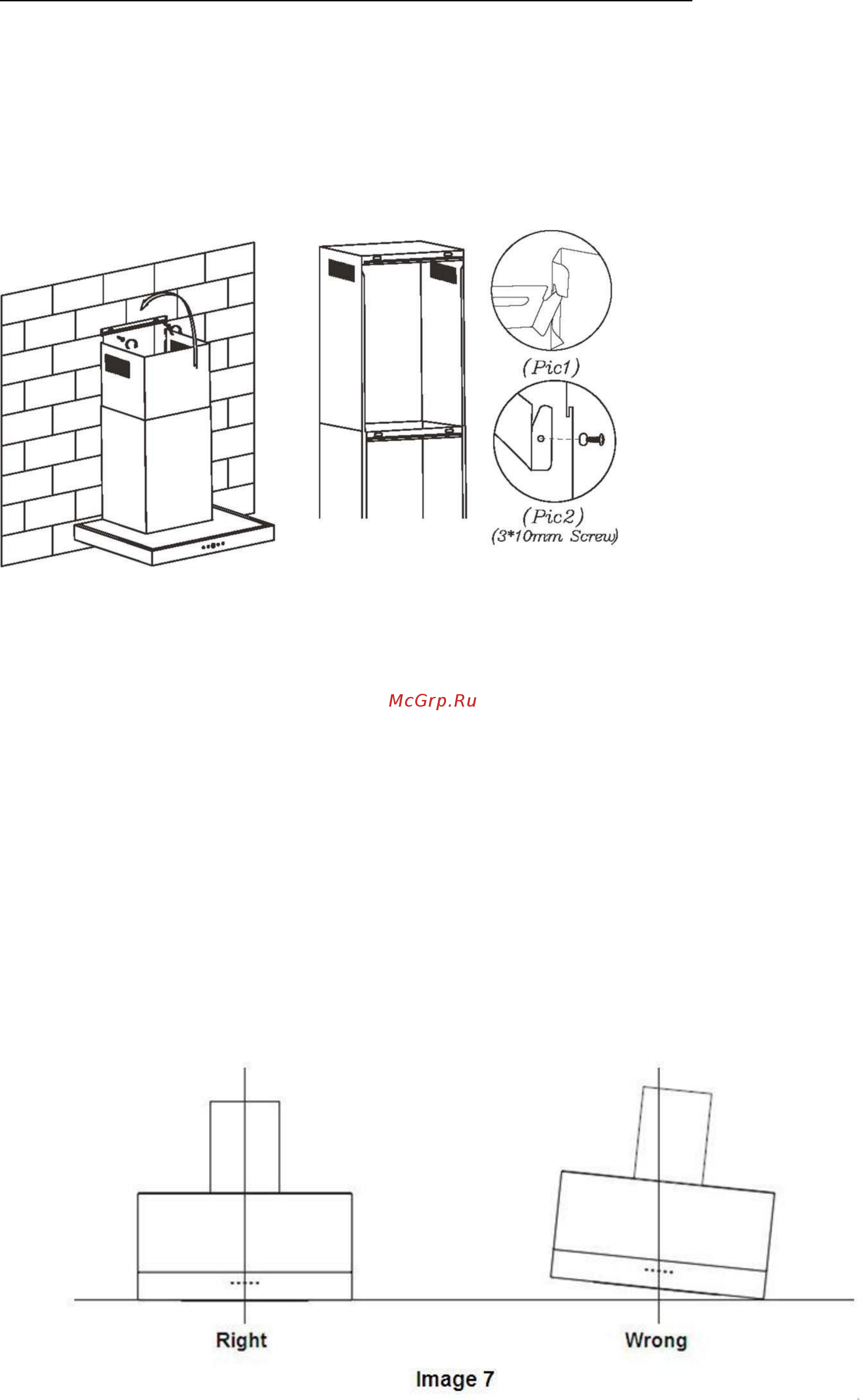

- 1. После просверливания 2х отверстий и фиксирования вытяжки, подвесьте кожух как показано на рис.1 (зажав

внешнюю часть кожуха в замке)

- 2. После просверливания 2х отверстий и фиксирования вытяжки, подвесьте кожух как показано на рис.2 (прикрутив

внешнюю часть кожуха с помощью 2х винтов к отверстиям)

- Внутренний кожух также имеет два метода крепления (рис. 1 и рис. 2) – на выбор

- Внешний кожух имеет только один метод крепления (рис. 1)

ВНИМАНИЕ

1. Перед установкой убедитесь, что зона установки чистая

2. Нельзя использовать одну и ту же вентиляционную трубу совместно с приборами с газовой,

нагревательной трубой

3. Наклон вентиляционной трубы должен быть  120°, параллельно или над стартовой точкой, и должна

быть прикреплена к внешней стене.

4. После установки убедитесь, что вытяжная труба очищена от жира, грязи

- после установки убедитесь, что вытяжка находится на одном уровне во избежание жирового загрязнения

(см рис 7)
