42

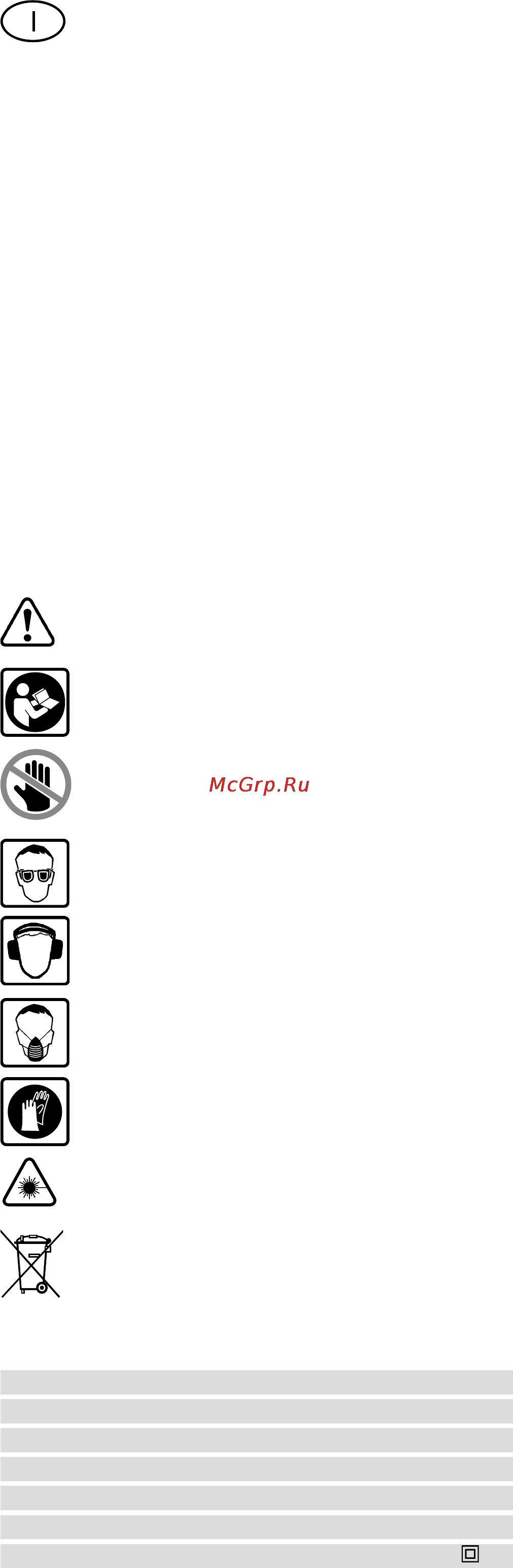

1 Simboli
Avvertenza di pericolo generico!
Leggere le istruzioni/avvertenze!
Area pericolosa! Tenere le mani, le dita e
le braccia fuori da quest'area!
Indossare gli occhiali protettivi!
Indossare le protezioni acustiche!
Indossare una mascherina!
Indossare i guanti protettivi!
Attenzione ai raggi laser!
Provvedere ad uno smaltimento ecologico
dell'elettroutensile, degli accessori e
dell'imballaggio!
2 Dati tecnici
Potenza 1600 W
Numero di giri (a vuoto) 1400 - 3400 min
-1
Mandrino, Ø 30 mm
Peso
KS 120 EB 21,5 kg
KS 88 E 20,7 kg
Classe di protezione
/ II
Dimensioni max del pezzo in lavorazione, vedere
paragrafo "8 Funzionamento".
Le fi gure indicate nel testo si trovano all’inizio e
alla fi ne delle istruzioni per l’uso.
I componenti contrassegnati con * nelle illustra-
zioni sono compresi solo nella dotazione di KS
120 EB.
3 Elementi dell'elettroutensile
(1.1) Impugnatura
(1.2) Interruttore ON/OFF
(1.3) Blocco dell'accensione
(1.4) Leva di limitazione profondità della cap-
pa
(1.5) Manopola di bloccaggio per il dispositivo
di trazione
(1.6) Fermo per il trasporto
(1.7) Scala per l'angolo di inclinazione (verti-
cale)
(1.8) Scala per l'angolo di inclinazione (oriz-
zontale)
(1.9) Leva di bloccaggio per angolo di inclina-
zione (orizzontale)
(1.10) Leva a scatti per angolo di inclinazione
preimpostato (orizzontale)
(1.11) Impugnatura girevole per la regolazione
ne dell'angolo di inclinazione (verticale)
*
(2.1) Interruttore ON/OFF per laser *
(2.2) Rotella di regolazione per numero di
giri
(2.3) Arresto del mandrino Fastfi x
(2.4) Leva di bloccaggio per righello di riscon-
tro
(2.5) Leva di sbloccaggio per posizione speciale
della cappa *
(2.6) Leva per posizione speciale della cappa
*
(2.7) Avvolgitore con impugnatura di trasporto
integrata
(2.8) Leva di bloccaggio per angolo di inclina-
zione (verticale)
(2.9) Selettore per il campo dell'angolo di in-
clinazione (verticale)
* Compreso soltanto nella dotazione di KS 120
EB.
4 Utilizzo conforme
L'elettroutensile è concepito, secondo le dispo-
sizioni vigenti, come utensile stazionario per il
taglio di legno, plastica, profi lati di alluminio e
materiali simili.
Questo utensile non può essere utilizzato per la
lavorazione di altri materiali, in particolare accia-
Sega troncatrice
KAPEX KS 120 EB / KS 88 E
Indice
1 Simboli ..................................................... 42
2 Dati tecnici ............................................... 42
3 Elementi dell'elettroutensile .................... 42
4 Utilizzo conforme ...................................... 42
5 Avvertenze di sicurezza ............................ 43
6 Messa in funzione ..................................... 44
7 Impostazioni ............................................. 44
8 Funzionamento ......................................... 47
9 Manutenzione e cura ................................ 48
10 Accessori ................................................... 50
11 Smaltimento ............................................. 50
12 Garanzia ................................................... 50
13 Dichiarazione di conformità CE ................ 50
