101

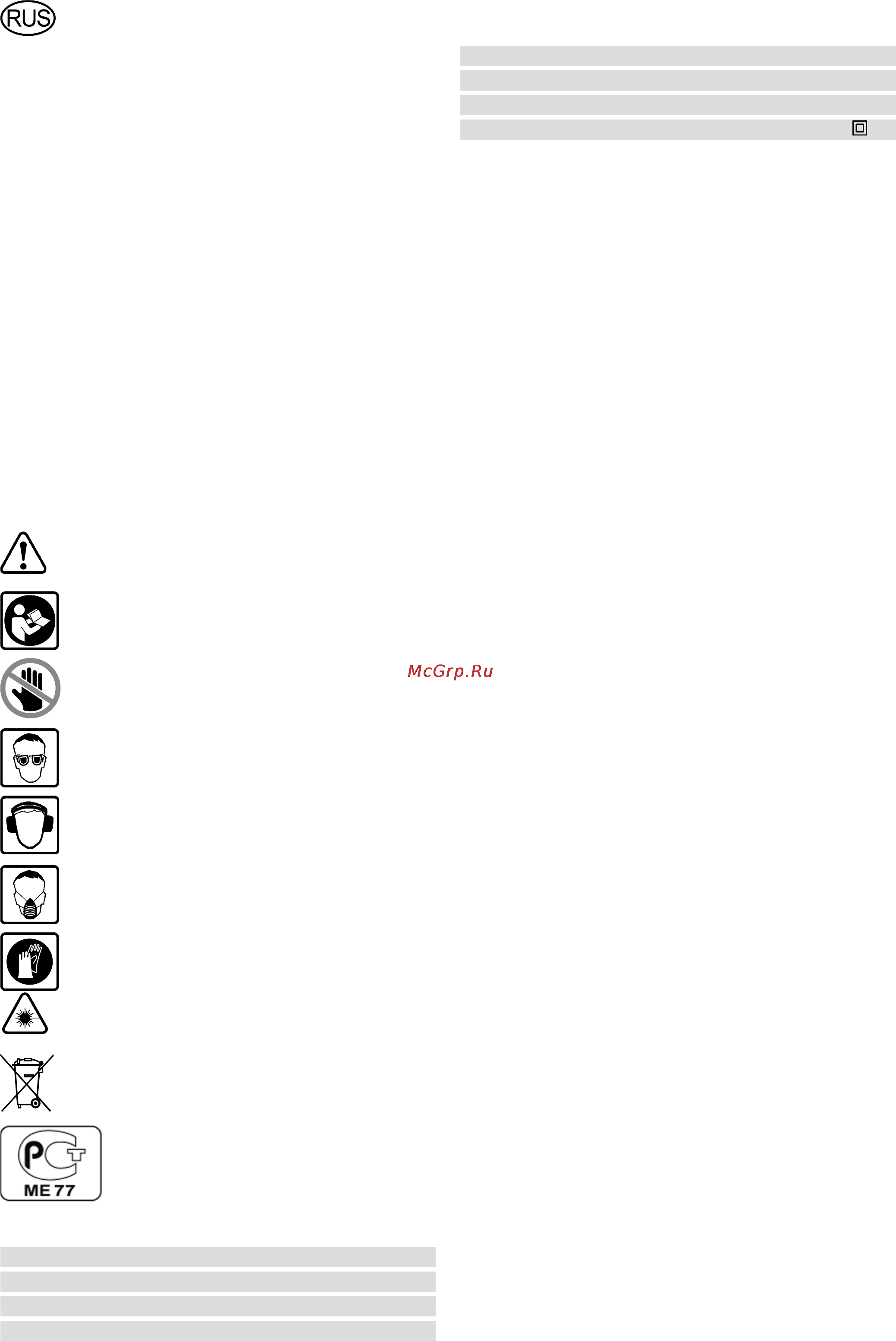

1 Символы
Предупреждение об общей опасности!
Соблюдайте Руководство по эксплуата-
ции/инструкции!
Опасная зона! Держите руки, кисти и
пальцы на безопасном расстоянии от
этой зоны!
Работайте в защитных очках!
Используйте защитные наушники!
Используйте респиратор!
Работайте в защитных перчатках!
Берегитесь лазерного излучения!
Передайте инструмент, оснастку и упа-
ковку для экологичной утилизации!
2 Технические характеристики
Мощность 1600 Вт
Частота вращения холостого хода
1400 - 3400 об/мин
Шпиндель, Ø 30 мм
Вес
KS 120 EB 21,5 кг
KS 88 E 20,7 кг
Класс защиты
/ II
Макс. размеры заготовок см. раздел „8 Экс-
плуатация“.
Указанные рисунки размещены в начале и кон-
це руководства по эксплуатации.
Детали, отмеченные на иллюстрациях звёз-
дочкой «*», поставляются только в комплекте
KS 120 EB.
3 Составные части инструмента
(1.1) Рукоятка
(1.2) Выключатель
(1.3) Блокиратор включения
(1.4) Рычаг для ограничения глубины торце-
вания
(1.5) Вращающаяся ручка устройства про-
тяжки
(1.6) Фиксатор для транспортировки
(1.7) Шкала угла скоса (вертикально)
(1.8) Шкала угла скоса (горизонтально)
(1.9) Зажимной рычаг для шкалы угла скоса
(горизонтально)
(1.10)
Фиксатор предварительно установленного
угла скоса (горизонтально)
(1.11) Поворотная рукоятка для точной регу-
лировки угла скоса (вертикально) *
(2.1) Выключатель лазера *
(2.2) Регулировочное колесико для установки
частоты вращения
(2.3) Стопор шпинделя Fastfi x
(2.4) Зажимной рычаг упорной планки
(2.5) Рычаг разблокировки для особого по-
ложения пилы *
(2.6)
Рычаг для особого положения пилы *
(2.7) Бухта для кабеля со встроенной ручкой
для переноски
(2.8) Зажимной рычаг для шкалы угла скоса
(вертикально)
(2.9) Переключатель диапазона угла скоса
(вертикально)
* Только в комплекте поставки KS 120 EB.
4 Применение по назначению
Данный электроинструмент является ста-
ционарным и предназначен для распиловки
деревянных, пластиковых или алюминиевых
профилей и сравнимых с ними материалов.
Другие материалы, в частности сталь, бетон
и минеральные материалы, обрабатывать не
следует.
К работе с электроинструментом допускаются
Руководство по эксплуатации на немецком
языке Торцовочная пила
Оглавление KAPEX KS 120 EB / KS 88 E
1 Символы ................................................ 101
2 Технические характеристики ............... 101
3 Составные части инструмента .............. 101
4 Применение по назначению ................. 101
5 Указания по технике безопасности ...... 102
6 Ввод в эксплуатацию ............................. 103
7 Регулировка .......................................... 103
8 Эксплуатация ........................................ 106
9 Обслуживание и уход ............................ 107
10 Оснастка ................................................. 109
11 Утилизация ............................................. 109
12 Гарантия ................................................ 109
13 Декларация соответствия ЕС ............... 110
1 Symboly .................................................. 111
