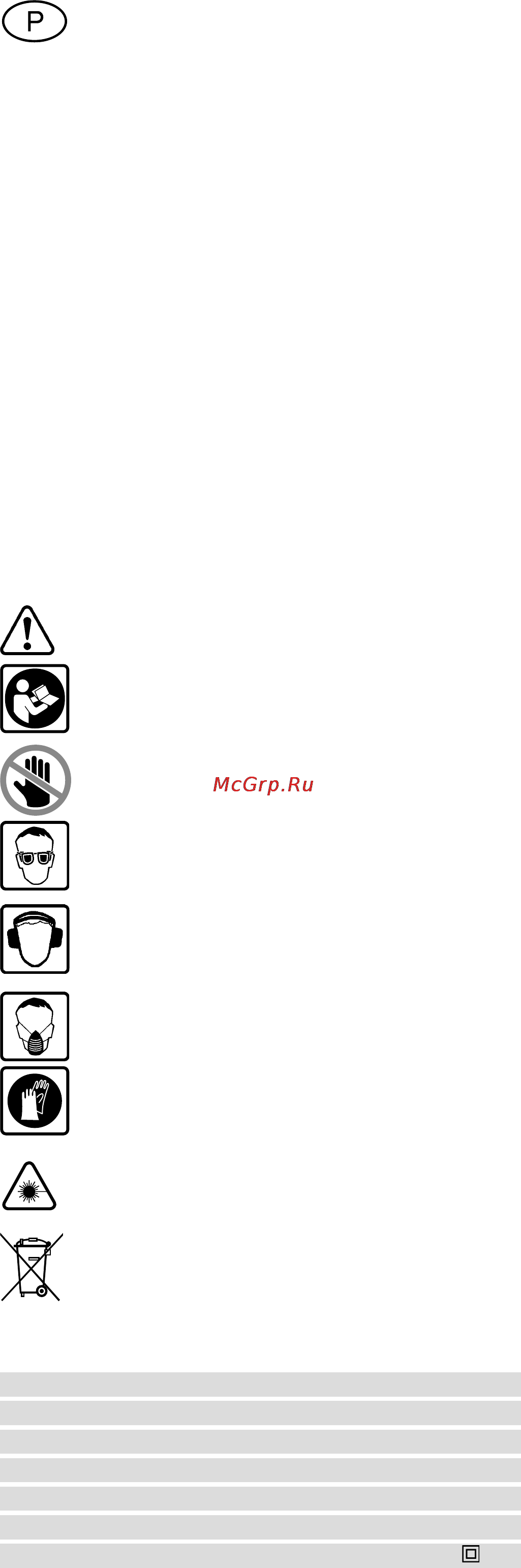

1 Símbolos
Perigo geral!
Ler indicações/notas!
Zona de perigo! Mantenha as suas mãos,
dedos e braços afastados desta zona!
Usar óculos de protecção!
Usar protecção auditiva!
Usar máscara de protecção à respira-
ção!
Usar luvas de protecção!
Cuidado, raios laser!
Encaminhe a ferramenta, acessórios e
embalagem para um reaproveitamento
ecológico!
2 Dados técnicos
Potência 1600 W
Número de rotações (em vazio) 1400 - 3400 rpm
Fuso da ferramenta, Ø 30 mm
Peso
KS 120 EB 21,5 kg
KS 88 E 20,7 kg
Classe de protecção
/ II
Dimensões máx. da peça a trabalhar, consultar o
capítulo “8 Funcionamento”.
As fi guras indicadas encontram-se no início e no
fi nal das instruções de operação.
Os componentes assinalados nas imagens com *
estão apenas incluídos no âmbito de fornecimento
da KS 120 EB.
3 Componentes da ferramenta
(1.1) Punho
(1.2) Interruptor de ligar/desligar
(1.3) Bloqueio à activação
(1.4) Alavanca para limitar a profundidade de
chanfrar
(1.5) Botão giratório para travar o dispositivo
traçador
(1.6) Dispositivo de segurança de transporte
(1.7) Escala para ângulo de meia-esquadria
(vertical)
(1.8) Escala para ângulo de meia-esquadria
(horizontal)
(1.9) Alavanca de aperto para ângulo de meia-
esquadria (horizontal)
(1.10) Alavanca de retenção para ângulos de
meia-esquadria pré-ajustados (horizon-
tal)
(1.11) Punho giratório para ajuste de precisão
do ângulo de meia-esquadria (vertical) *
(2.1) Interruptor de ligar/desligar para laser *
(2.2) Roda de ajuste para o número de rota-
ções
(2.3) Dispositivo de paragem do fuso Fastfi x
(2.4) Alavanca de aperto para régua de angu-
lar
(2.5) Alavanca de desbloqueio para posição de
chanfrar especial *
(2.6) Alavanca para posição de chanfrar espe-
cial *
(2.7) Enrolamento do cabo com asa de trans-
porte integrada
(2.8) Alavanca de aperto para ângulo de meia-
esquadria (vertical)
(2.9) Selector para faixa de ângulos de meia-
esquadria (vertical)
* Incluído apenas no âmbito de fornecimento KS
120 EB.
4 Utilização conforme as disposições
De acordo com as disposições, a ferramenta
eléctrica está prevista como ferramenta fi xa para
serrar madeira, plástico, perfi s de alumínio e
materiais semelhantes.
Não se podem efectuar trabalhos noutros ma-
teriais, em especial aço, betão e materiais mi-
nerais.
Serra de chanfros KAPEX KS 120 EB / KS 88 E
Índice
1 Símbolos .................................................. 92
2 Dados técnicos ......................................... 92
3 Componentes da ferramenta.................... 92
4 Utilização conforme as disposições ......... 92
5 Instruções de segurança .......................... 93
6 Colocação em funcionamento .................. 94
7 Ajustes ...................................................... 94
8 Funcionamento ........................................ 97
9 Manutenção e conservação ...................... 98
10 Acessórios ................................................. 99
11 Remoção ................................................. 100
12 Garantia .................................................. 100
13 Declaração de conformidade CE ............ 100
