F3.14 Смена уклона кривой

Диапазон0-1 Единица 1

0: положительное

1: отрицительное

Группа параметров F3.10-F3.14 решают условие управления по аналогу, включая частоту

и направление. Согласно фактической потребности пользователя, они могут сформировать

различные кривые управления.

F3.10 частота для низкого аналога

Частота ниже низкого аналога будет соответствовать частоте при аналоговом минимальном

напряжении.

F3.11 направление ниже низкого аналога

Направление ниже низкого аналога определяет условие (вперед или перемена) на низкой

частоте.

F3.12 частота для высокого аналога

Частота более высокого аналога будет соответствовать частоте при аналоговом

максимальном напряжении.

F3.13 направление выше высокого аналога

Направление выше высокого аналога определяет условие (вперед или назад) на высокой

частоте.

F3.14 аналоговый обратный выбор

Аналоговый обратный выбор определяет изменение уклона кривой, что может получить

удовлетворяющую клиентов кривую.

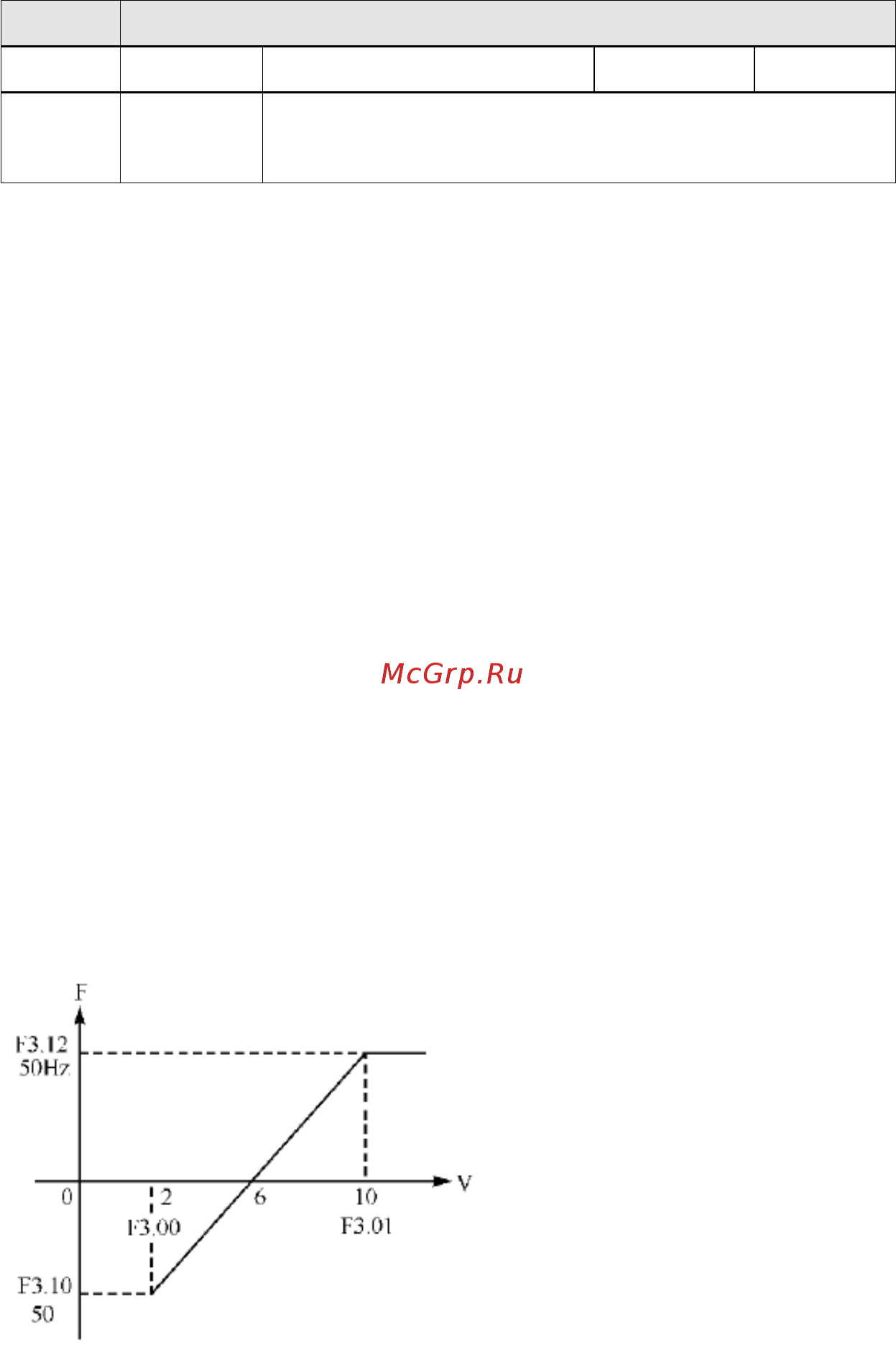

Пример 1: верхний компьютер выходным сигналом 2-10V управляет преобразователем, от

50 Гц назад до 50 Гц вперед.

Описание: F3.00=2, FIV минимальное напряжение = 2V (преобразователь расценивает

сигналы ниже 2V как недействительные сигналы); F3.01=10, FIV максимальное напряжение

= 10V (сигналы выше 10V расценены как 10V);

Частота низкого аналога F3.10=50: 50 Гц; направление низкого конца аналога F3.11=1: назад.

Частота высокого аналога F3.12=50: 50 Гц; направление высокого аналога F3.13=0:вперед.

F3.14=1 полностью изменяет выбор: 1 = отрицательное напряжение уклона может быть

полностью изменено.

Внимание: В различных кривых, переключение между положительным и отрицательным

уклоном остается действительным. Когда положительное и отрицательное будут

переключены, кривая будет полностью изменена, и диаграмма кривой следующая:
