Норма

части 1

Норма

ч а с т и 2

Норма

части 3

Норма

части 4

Доминирующ

ая частота

4 3 2 1 0

0 1 0 1 0

0×2

1×2

0×2

1×2

0×2

F5.33 устанавливает направление движения каждого этапа

Метод настройки направления движения:

Способ настройки направления определяется в 16-битовой двоичной системой счисления, и

затем переход к значению в десятичной системы исчисления. Каждый бит определяет

направление движения: 0 вперед, и 1 назад. Этот параметр будет действителен только, когда

PLC будет работать

Например: есть программа с пятью частями, управление по циклу:

Пункты Частота Направление

Период

Через

потенциометр

Вперед

Часть 1 20.0 Назад 20

Часть 2 60.0 Вперед 25

Часть 3 40.0 Назад 30

Часть 4 15.0 Вперед 20

Две кнопки, одна из которых для того, чтобы включать, другая, - для остановки. Главная

частота должна задаваться потенциометром.

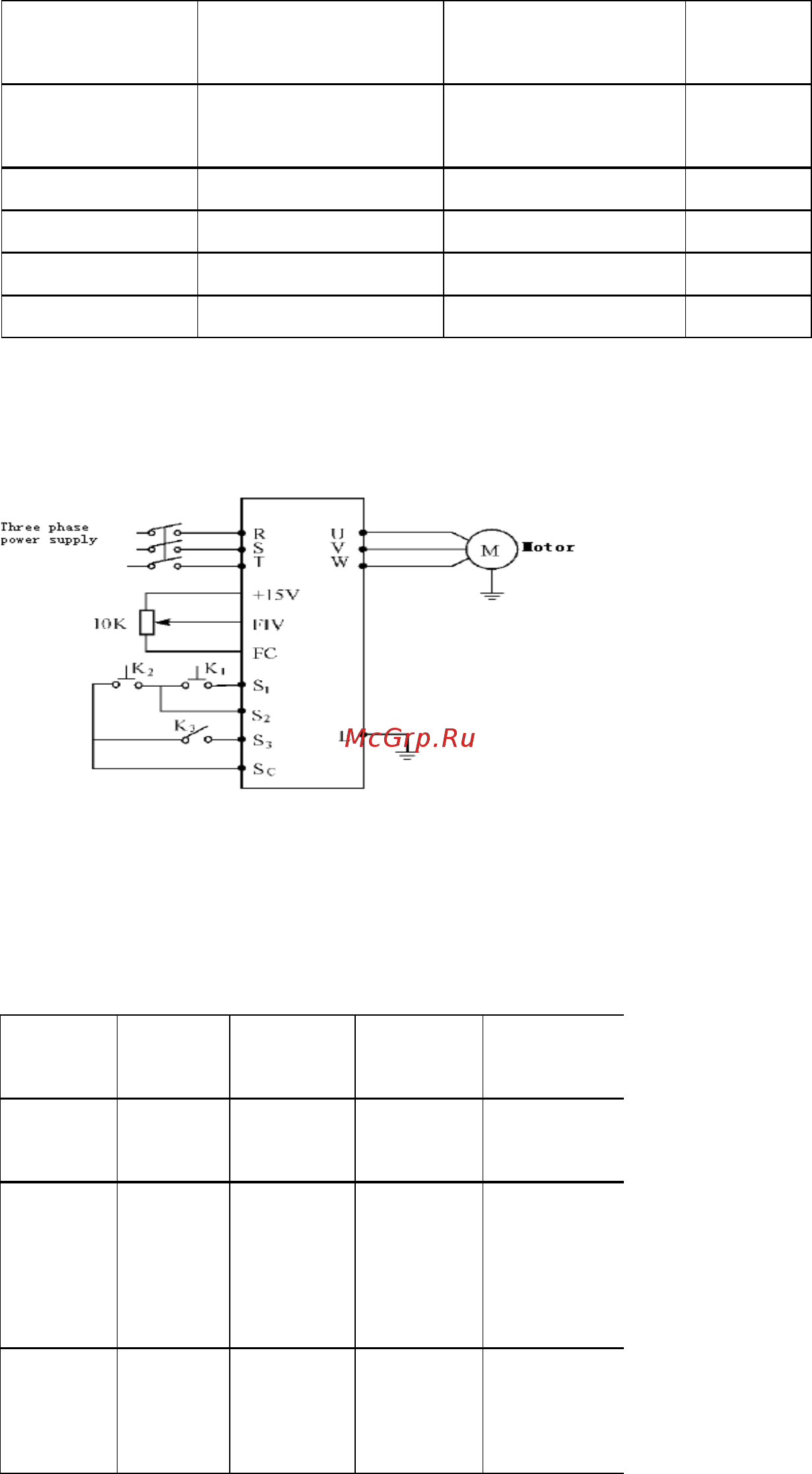

(1) Иллюстрация связи

(2) Установка параметров

Установка направления PLC (настройка F5.33)

→ положение (бит)

→ изменение направления 0 вперед, 1 назад

→ перевод в десятичную систему исчисления
