Вычислите значение тормозного сопротивления:

Значение тормозного сопротивления связана с током DC, когда преобразователь тормозит.

Для электропитания 380V, напряжение торможения DC - 800V-820V, и для сети 220V,

напряжение DC 400V.

Кроме того, значение тормозного сопротивления связано с тормозящей скрученностью %

Mbr. Значения тормозного сопротивления различны для различной скрученности

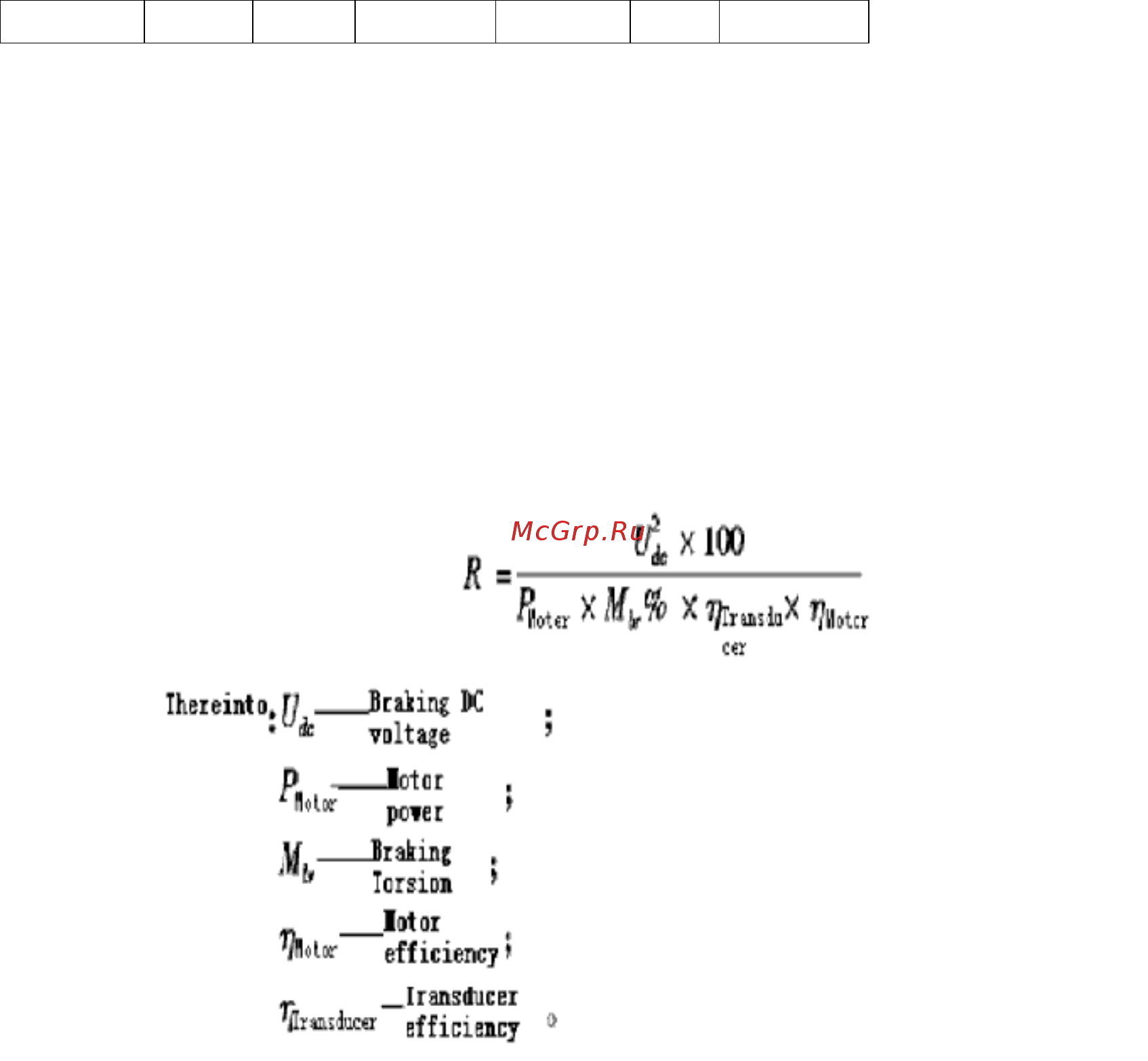

торможения. Формула вычисления:

Энергия, расходуемая на торможение, связана с тормозящей скрученностью и частотой

торможения. Вышеупомянутая иллюстрация показывает тормозящую скрученность как 125

%, и частота составляет 10 %. Различная нагрузка согласно ситуациям, данные на

иллюстрации для справки.

Приложение 1 Простой прикладной пример

1 Силовой терминал (три фазы) для питания преобразователя. Используйте внешний

терминал, чтобы переключить вращение вперед или назад. Потенциометр управляет

частотой преобразователя.

A: Основная иллюстрация подключений:
