г. Москва 2010г.
P N
EG
(4) Терминал управления.
Символ. Название. Функция.
FS
Плюс.
FV
FI
FC
Общий. Общий терминал аналоговых сигналов.
S1
пуск/стоп
S2
реверс/стоп
Выход постоянного тока для соединения с внешним модулем торможения (≥
18.5 кВт, опция)
Для машин ≥18.5кВт используют схему без внешнего модуля тормозного
сопротивления. Для улучшения энергии, расходуемой на торможение, наличие
тормозного сопротивления и тормозной модуль необходимы (оба являются
дополнительными).
● Соедините терминалы P, N модуля торможения с моторными терминалами P и
N преобразователя AC. Соединительные провода, должны быть закрыты и не
больше, чем 5 метров.
●Когда преобразователь AC не использует терминалы P, N, держать их
несоединенными.
ВНИМАНИЕ: Подключать терминалы P, N на тормозное сопротивление
запрещено, это повредит преобразователь AC.
● Дополнительные терминалы 1 и 2 модуля торможения отличаются от
отрицательного и положительного.
●Для подключения дополнительной мощности, пожалуйста, консультируйтесь с
относительной иллюстрацией.

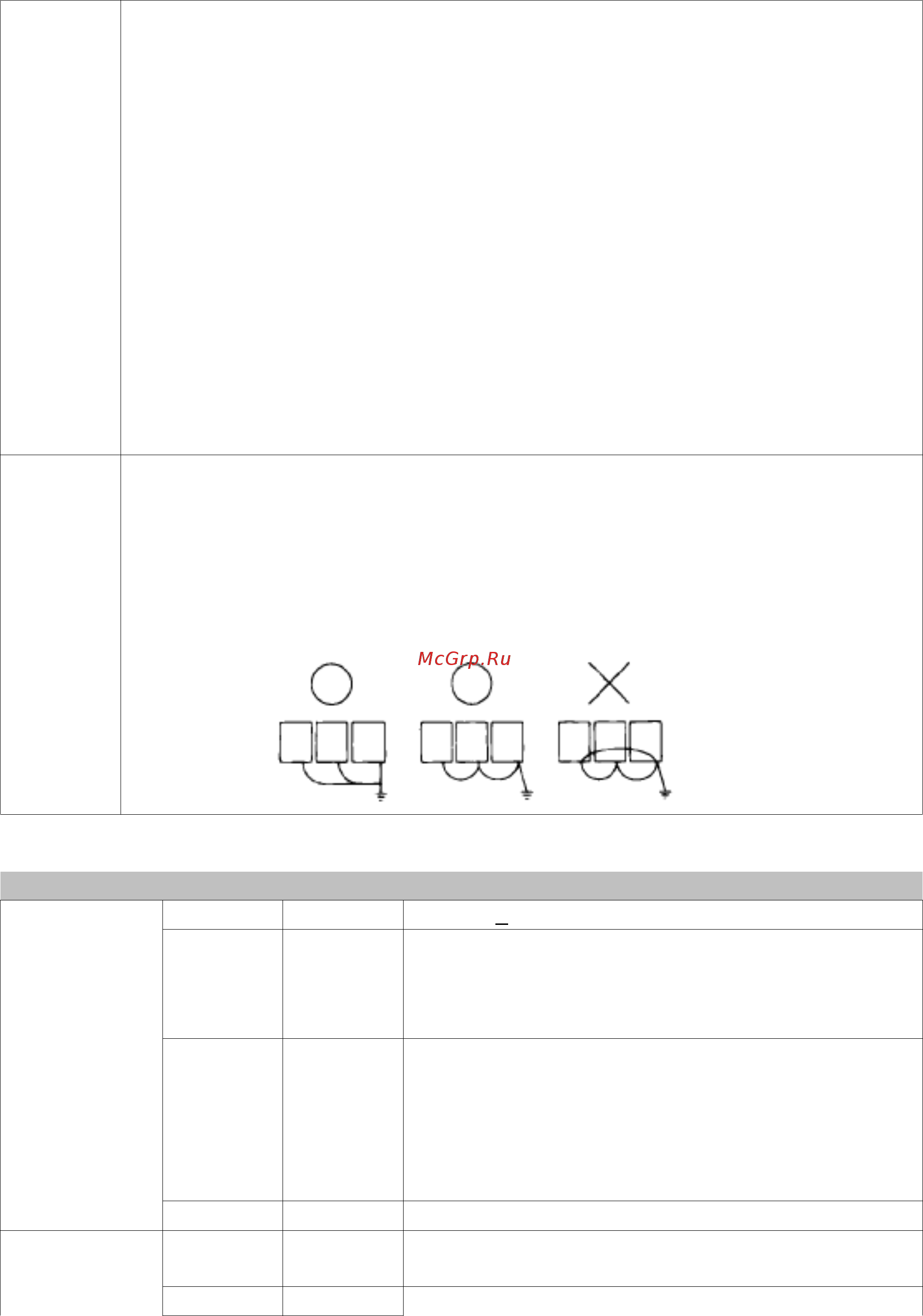

Корпус преобразователя AC и клемма заземления должены быть заземлены
хорошо. Для безопасной работы, заземление преобразователя должно быть
надежно соединено с EG. Чтобы избежать удара электричеством и возгорания,
металлическая оболочка должна быть хорошо заземлена, как предусмотрено
государственным регулированием электричества. Соединяющийся провод должен
быть коротким и толстым. Преобразователь AC должен соединиться со
специальным терминалом заземления.
Аналоговые
входа.
Питпние +12VDC для установки частоты (1...5кΩ)
Вход. по
напряж.
●Задание частоты напряжением. 0…
10V DC >>> 0…100 %
+10V… 0V DC >>> 0…100 %
●Задание ПИД, входное сопротивление:20kΩ
Вход по
току.
●Задание частоты током или напряжением
(разомкнуть J1)
4 … 20mA DC >>> 0 … 100 %
0 … 10V DC >>> 0 … 100%(разомкнуть J1)
●Обратная связь ПИД, входное сопротивление:250
Ω
Цифровые
входа.
S1-ON:вращение вправо.
OFF: останов.
Терминалы S2...S8 используются для вкл. вращения,
тревоги, сигналов выбора частоты и т.д.
