Установка 27: ВВЕРХ/ВНИЗ (B07=27).

ON OFF OFF ON Терминал управления S7 (ВВЕРХ)

OFF ON OFF ON Терминал управления S8 (ВНИЗ)

разгон

замедление

Без изменений. Рабочее состояние

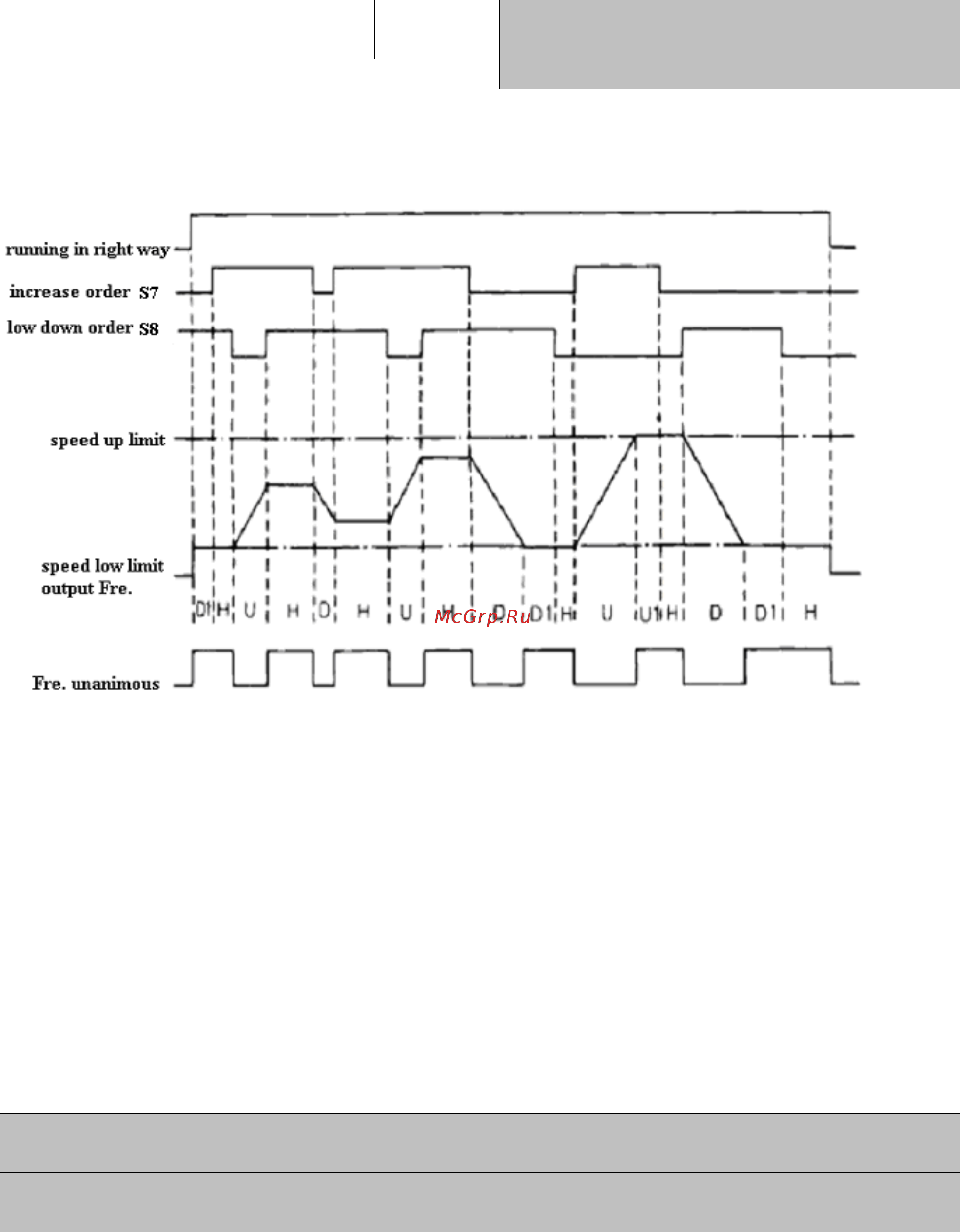

Следующее рисунок показывает, какие проиходят изменения, когда включают ВВЕРХ/ВНИЗ.

U=ВВЕРХ (разгон).

D=ВНИЗ (замедление).

H=УДЕРЖАНИЕ (сохранение).

U1=ВВЕРХ статус (сохранение на нижнем пределе).

D1=ВНИЗ статус (сохранение на верхнем пределе)

ВНИМАНИЕ:

B08 Y1 функция. Предел: 0~18 Предустановка: 0

B09 Y2 функция. Предел: 0~18 Предустановка: 0

B11 Y3 функция. Предел: 0~18 Предустановка: 0

B12 Y4 функция. Предел: 0~18 Предустановка: 0

При наличии задания прямого / обратного вращения преобразователь AC ускоряется /

замедляется, когда функции ВВЕРХ/ВНИЗ управляют через терминалы S7 и S8, не изменяя

задания частоты.

Когда ВВЕРХ/ВНИЗ устанавливают, назначая B07, все функции, установленные для B06 –

недействительны. Терминал S7 изменяется на повышение, S8 изменяется на понижение.

● Задание частоты при командах ВВЕРХ/ВНИЗ изменяется, но предустановленная основная

частота остается без изменений.

● Нижний предел может быть установлен от терминала управления FV, FI. Он будет большим

из предустановленного и выше описанного.

● Когда включают противоположное вращение, преобразователь AC начинает от предела

низкой скорости, даже если есть задание ВВЕРХ/ВНИЗ.

● Если одновременно включают JOG и управление ВВЕРХ/ВНИЗ, у задания JOG есть

приоритет.
