г. Москва 2010г.

ПРОТОКОЛ КОММУНИКАЦИИ MODBUS.

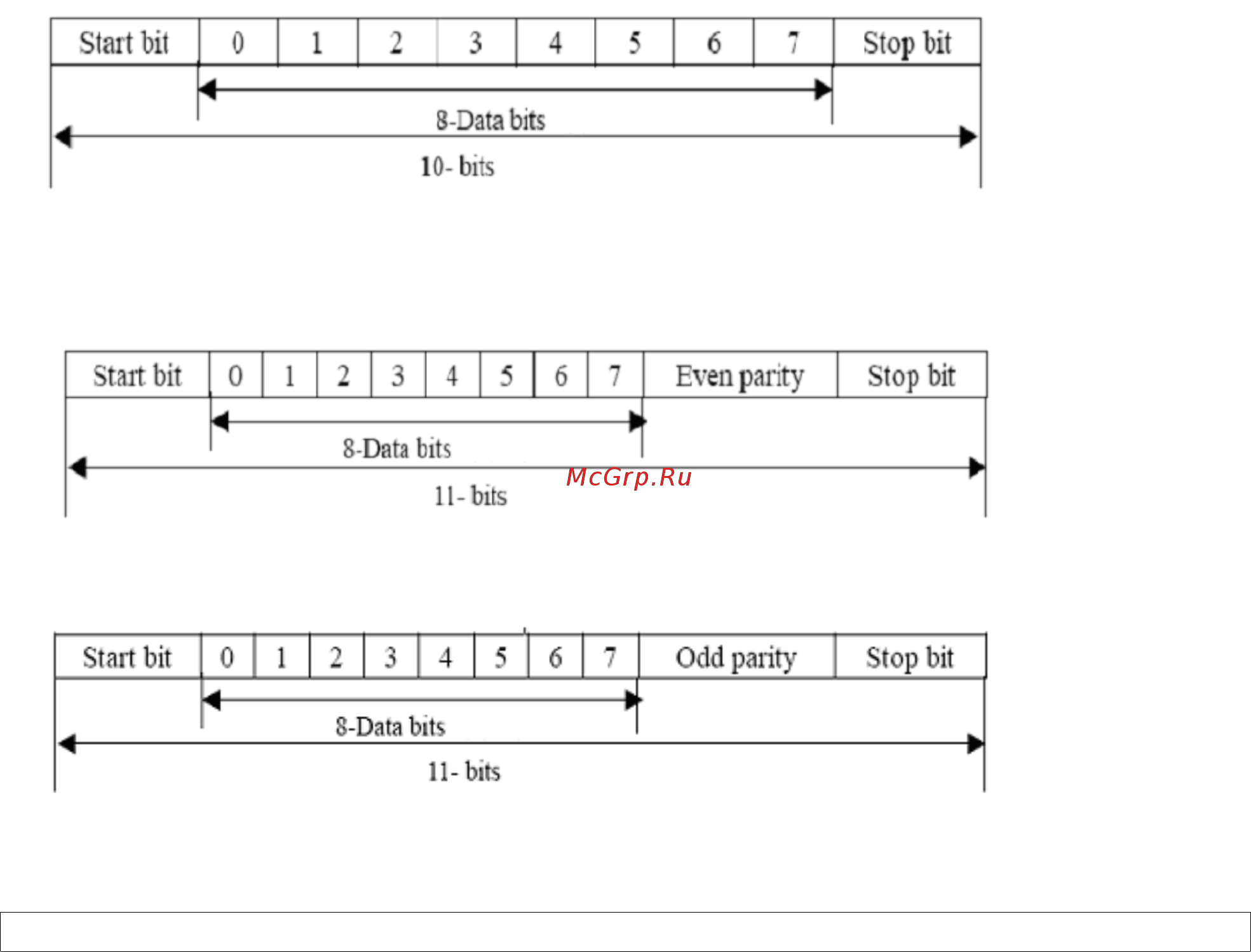

2: Параметры коммуникации.

8N1 для RTU F03=0

8E1 для RTU F=1

8O1 для RTU F03=2

3: Коммуникационный формат данных.

Формат данных коммуникации RTU.

00 широковещательная передача MODBUS.

01~31: адрес преобразователя AC в сети.

W/R: команда чтение/запись, команда чтения =A3H, команда записи=3AH.

FUNC: командный код: 8-битовая команда.

DATAL: 16-битовые данные, младшие 8 бит.

DATAH: 16-битовые данные старшие 8 бит.

CRC: обнаружение дефектного значения.

При использовании интерфейса RS485, адрес коммуникации каждого преобразователя должен

быть настроен, тогда возможно компьютерное управление согласно специфическому адресу

каждого преобразователя.

1: Протокол коммуникации – RTU (Remote Termonal Unit), каждое из 8-битовых данных

составлено двумя 4-битовыми шестнадцатеричными символами, такой как 64H.

<50ms> │ ADDR │ W/R │ FUNC │ DATAL │ DATAH │ CRC │ <50ms>

Молчание: означает прерывание работы последовательного порта на 50 миллисекунд. ADDR:

позиция при коммуникации (8 бит).

Способ RTU обнаруживает дефектное значение CRC(cyclical Redundancy Check).CRC

обнаруживает дефектное значение шагами следующим образом:

Вводят устройство временного хранения на 8-бит с содержанием 00H (вызывают CRC

временного запоминающего устройства).
