Инструкция по эксплуатации и тех обслуживанию. Торцовочная пила. стр. 11

Композиционное пиление - под вертикальным и горизонтальным

углами

Используя вращающийся стол

(горизонтальный угол) и регулировку угла

наклона головной части (вертикальный угол)

описанные выше, можно производить

сложное композиционное пиление.

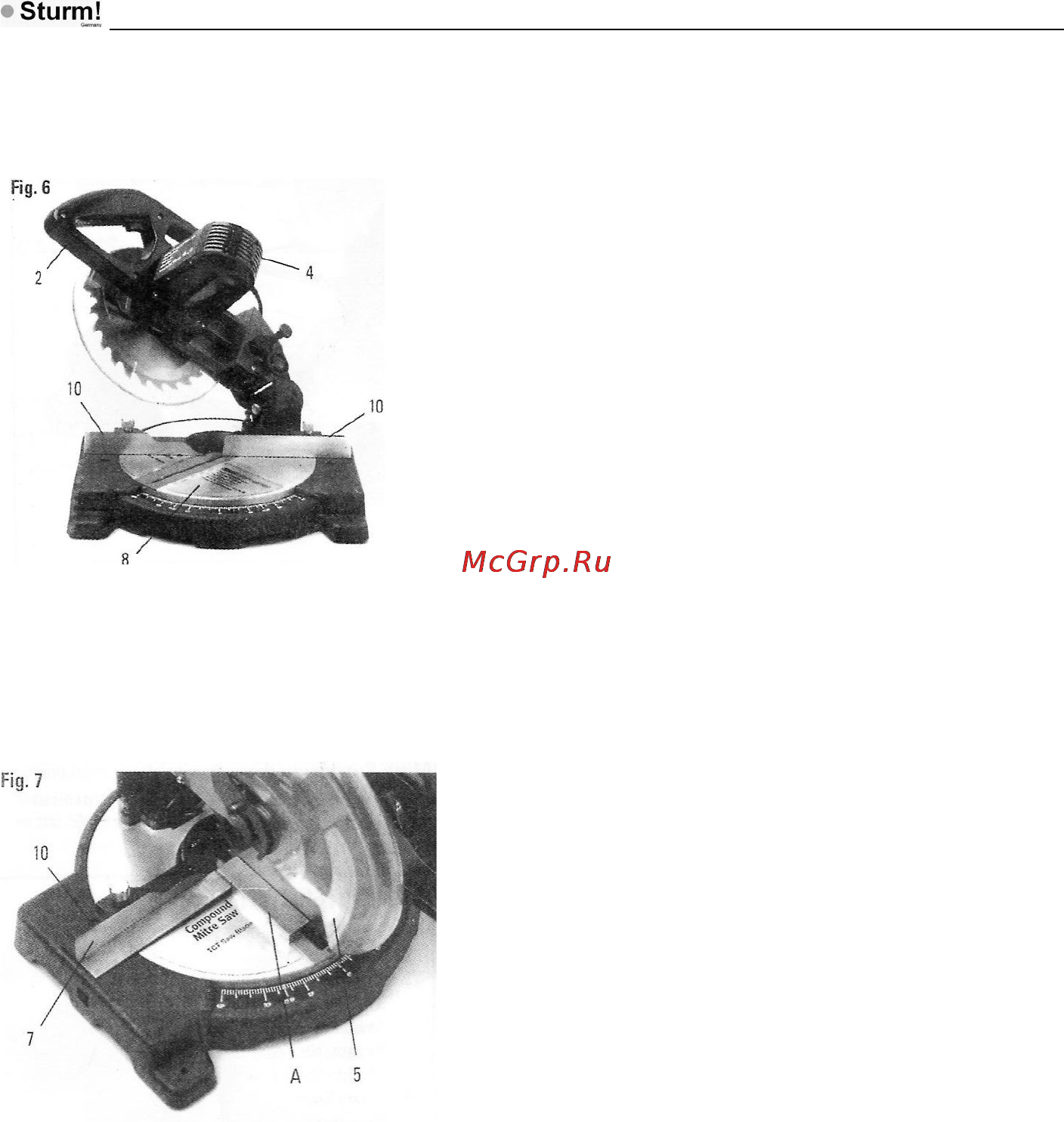

На рис 6 показано пиление заготовки под

углом вертикальным и горизонтальным

углами 45° градусов

Регулировка выставления нулевой угловой горизонтальной отметки

Шкалы машины отрегулированы при производстве на нулевую отметку.

Если же эти нулевые отметки со временем сбиваются, то необходимо

произвести регулировки

• Для выставления нулевой

отметки на вращающемся столе,

установите на шкале нулевую

отметку, и затяните винты

блокировки стола.

• Проверьте угольником (в

комплект не входит) угол между

диском и направляющей как

показано на рис 7.

• Если требуется регулировка, то

отпустите винты крепежа

направляющей(10) и установите

угол 90 гр между

направляющей(7) по угольнику.

Затяните винты(10)
