FS 94, FS 94 R, FS 94 C, FS 94 RC
pyccкий
21

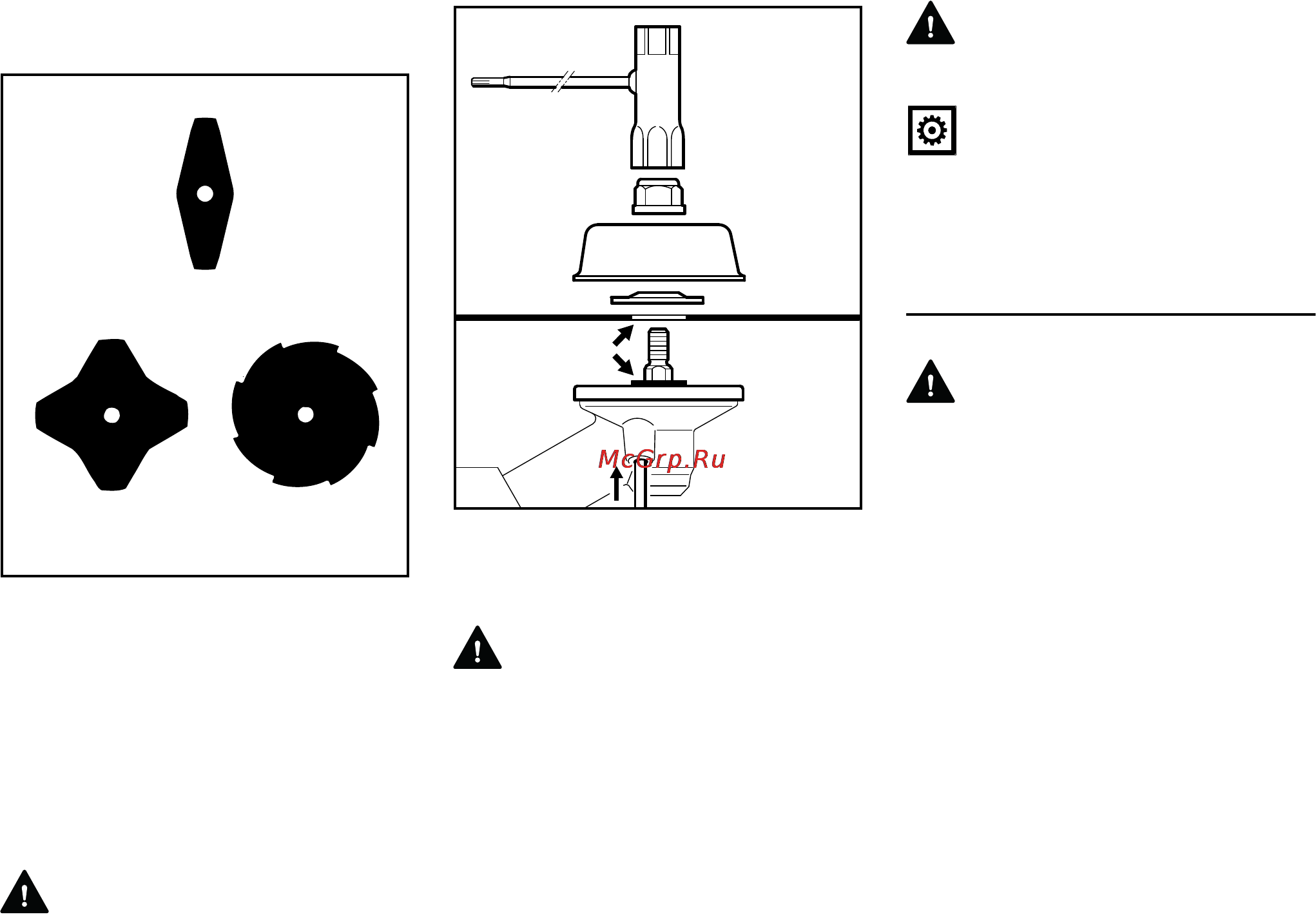

Правильно установить режущий
инструмент
На режущих дисках для травы (1)
и (2) режущие кромки могут быть
направлены в любую сторону – этот
режущий инструмент регулярно
поворачивать, чтобы избежать
одностороннего износа.
На режущем диске для травы (3)
режущие кромки должны указывать
по направлению часовой стрелки.
ПРЕДУПРЕЖДЕНИЕ
Придерживаться стрелки
направления вращения на
внутренней стороне защиты.
N Положить режущий
инструмент (4) на упорный
диск (5)
ПРЕДУПРЕЖДЕНИЕ
Буртик (стрелка) должен входить в
отверстие режущего инструмента.
Закрепить режущий инструмент
N Установить упорную шайбу (6)
выпуклостью вверх
N Установить рабочие диски (7)
N Заблокировать вал (8)
N Гайку (9) повернуть против
часовой стрелки на валу и
затянуть
ПРЕДУПРЕЖДЕНИЕ
Ослабившуюся гайку заменить.
УКАЗАНИЕ
Снова снять инструмент для
блокировки вала.
Демонтировать металлический
режущий инструмент
ПРЕДУПРЕЖДЕНИЕ
Надевать защитные перчатки –
опасность получения травмы от
острых режущих кромок.
N Блокировка вала
N Гайку ослабить по часовой
стрелке
N Снять режущий инструмент и его
крепежные детали с редуктора –
при этом зажимной диск (5) не
снимать
1
3
2
681BA050 KN
681BA051 KN
6
9
7
8
5
4
