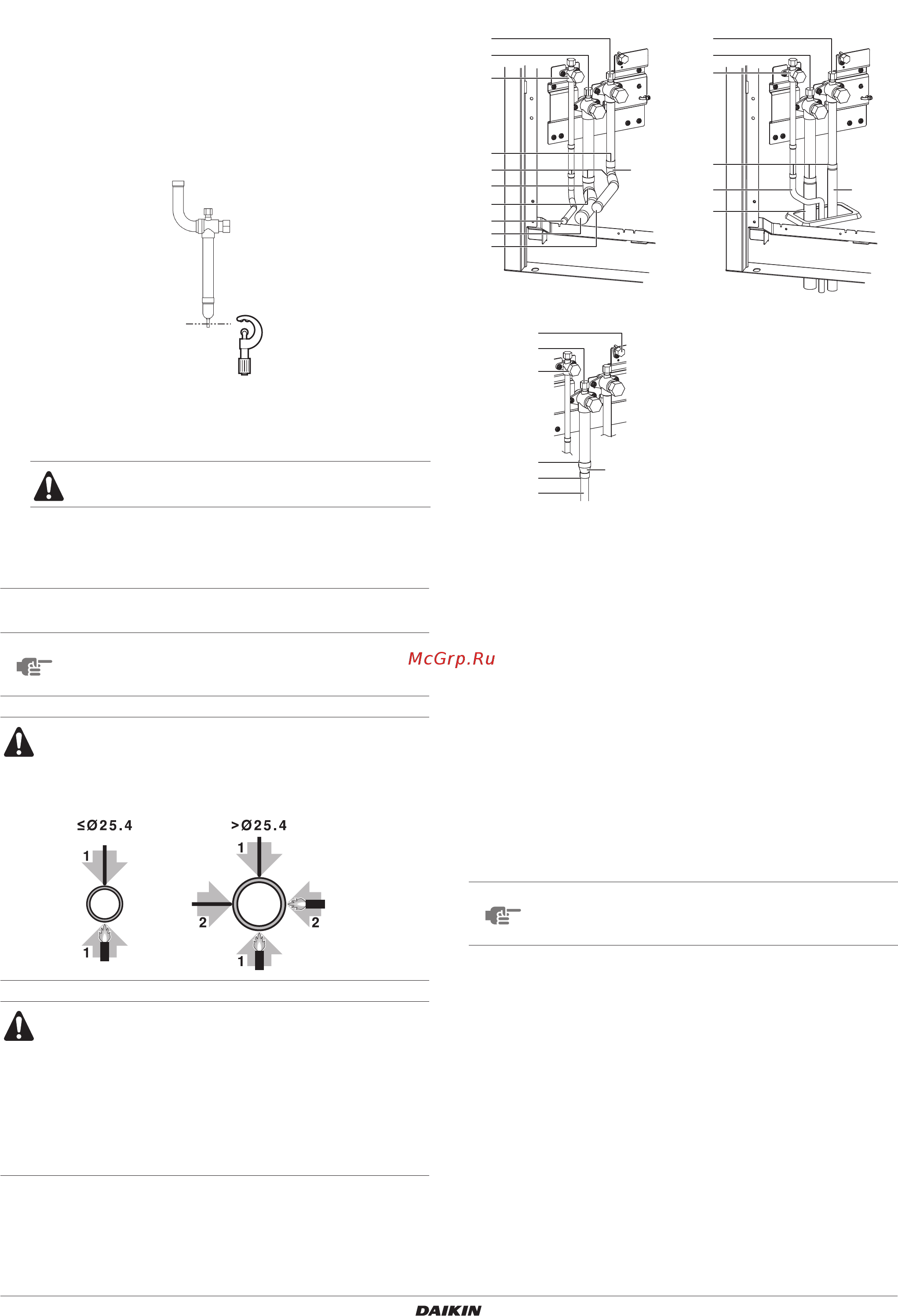

Инструкция по монтажу
15
EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
6 У запорных вентилей сторон нагнетания и всасывания
отрежьте нижнюю часть меньшей сплющенной трубы,
используя подходящий инструмент (например, труборез,
острогубцы…). Если удаление масла не было выполнено
полностью, дождитесь, пока стекут остатки масла.
Подождите, пока стечет все масло.
7 Отрежьте труборезом сплющенные трубы чуть выше места
припоя или отметки при отсутствии места припоя.
8 Прежде, чем продолжать соединение труб на месте в
случае, если удаление масла не было выполнено
полностью, подождите, пока все масло стечет.
3. Соединение трубопровода хладагента с наружным блоком.
Соединение запорного клапана и трубопровода с
использованием вспомогательных труб:
Монтаж до комплектов разветвителей, как показано выше,
выполняет монтажник (трубопровода).
1 Сплющенные трубы
2 Запорный вентиль
3 Сервисный порт
4 Место плавления припоя; разрежьте трубу чуть выше
этого места припоя или отметки
Не допускается снимать сплюченные края
пайкой.
ПРИМЕЧАНИЕ
Все межблочные трубопроводы монтируются
из материалов, приобретаемых отдельно,
кроме вспомогательных труб.
Меры предосторожности при соединении частей
трубопровода.
Подавайте паечные материалы, как показано на
рисунке.
■ При прокладке трубопровода необходимо
использовать прилагаемые вспомогательные
трубы.
■ Следите, чтобы трубы не касались других труб,
нижней или боковой панелей. Обязательно
необходимо закрыть трубы соответствующей
изоляцией, особенно при нижнем и боковом
соединениях, для предотвращения контакта
с корпусом.
A Соединение спереди
B Соединение снизу
C EMRQ8
1 Запорный вентиль жидкостной линии
2 Запорный вентиль стороны всасывания
3 Запорный вентиль стороны нагнетания
4 Пайка
5 Жидкостная вспомогательная труба (1)
6 Вспомогательная труба всасывания газа (1)
7 Вспомогательная труба нагнетания газа (1)
8 Вспомогательное трубное соединение (угол 90°) (1)
9 Вспомогательное трубное соединение (угол 90°) (2)
10 Жидкостная вспомогательная труба (2)
11 Вспомогательная труба всасывания газа (2)
12 Вспомогательная труба нагнетания газа (2)
13 Вспомогательное трубное соединение
ПРИМЕЧАНИЕ
Убедитесь, что трубопровод не касается других
труб, нижней рамы или боковых панелей
блока.
AB
C
1
2
9
8
4
4
3
1
2
2
3
4
7
6
5
4
11
10
12
4
4
11
13
1
3
