Daikin FHK60FJV1 Инструкция по монтажу онлайн [9/10] 592814

•

Диаметр дренажной трубки должен быть больше

или таким же, как диаметр соединительного

патрубка (виниловая трубка: номинальный диаметр

25мм, наружный диаметр 32мм).

•

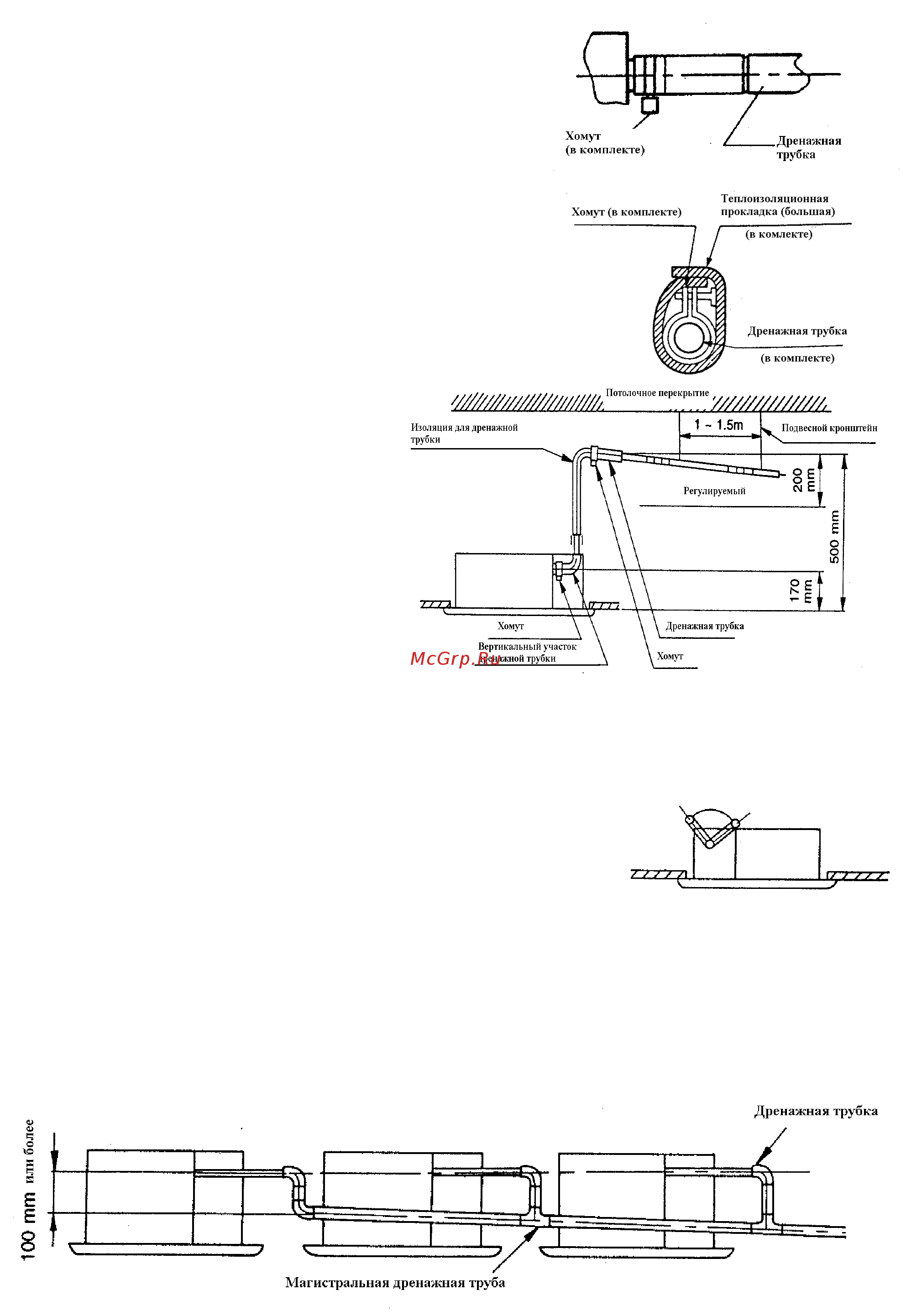

Используйте дренажный шланг и хомут,

прилагаемый к блоку. Затяните хомут.

•

Изолируйте хомут прилагаемой

термоизоляционной прокладкой.

•

Изолируйте участок дренажного

трубопровода внутри здания.

•

Используйте прилагаемые в

комплекте дренажную трубку,

вертикальный участок дренажной

трубки, хомут и изоляцию для

дренажной трубки.

•

Необходимо обеспечить уклон

дренажной трубки не менее 1/100.

Чтобы предотвратить прогибы

дренажной трубки, необходимо

установить фиксаторы – подвесные

кронштейны на расстоянии 1-1,5м

друг от друга.

Процедура монтажа

Вертикальный участок дренажной трубки подсоединить к

дренажной трубке и зафиксировать хомутом.

Нанести теплоизоляцию на дренажную трубку и обвернуть

виниловой лентой.

После выполнения действий, указанных в пунктах 1) и 2),

подсоедините вертикальный участок дренажной тр убки к

месту соединения дренажной тр убки к внутреннему блоку

и зафиксируйте хомутом.

•

Отрегулируйте высоту подъема дренажа поворотом

вертикального участка трубки, как показано на рисунке

справа.
