8

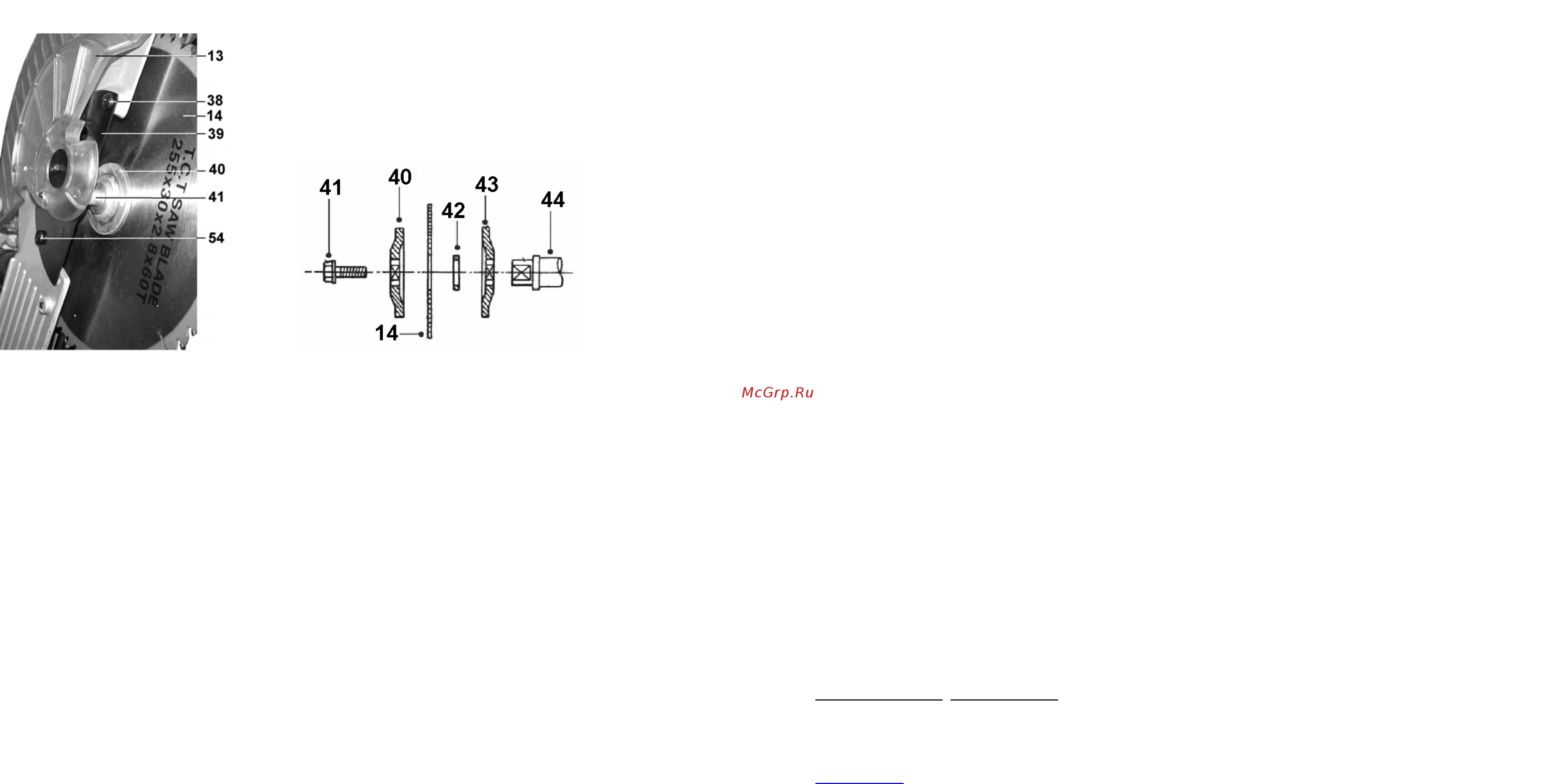

8.6.1. Снятие пильного диска (Рис. 3-4)
Для снятия пильного диска (14) переведите защитный кожух (13) в верхнее положение, выкрутите винт (38) и
ослабьте винт (54), Рис.3.
Переведите защитный кожух (13) в верхнее положение так, чтобы открыть полный доступ к пильному диску (14),
Рис.3.
Нажмите и удерживайте кнопку (34), Рис.2, проворачивайте пильный диск (14) до характерного щелчка (момента
блокировки шпинделя). Удерживая
пильный диск (14) в заблокированном положении, выкрутите болт (41), Рис.4,
по часовой стрелке. Снимите наружный фланец (40) и пильный диск (14), Рис.4.
Помните, что твердосплавные напайки на зубьях пильного диска (14) весьма хрупкие. Крайне
внимательно обращайтесь с пильным диском (14), избегая его падений и ударов по напайкам, Рис.2-4.
Перед установкой пильного диска (14) внимательно осмотрите каждую напайку:
на них не должно быть
трещин и сколов. При установке пильного диска (14) соблюдайте направление вращения шпинделя и
пильного диска (14). После установки пильного диска (14) при первом включении и при последующей
работе не находитесь в плоскости вращения пильного диска (14), Рис. 2.
8.6.2. Установка пильного диска
Установите пильный диск (14) в соответствии с последовательностью, указанной на
Рис.4, так чтобы зубья
пильного диска (14) были направлены вниз в передней части пилы, Рис.2. На шпиндель (44) установите
внутренний фланец (43), переходное кольцо (42) и пильный диск (14) с соответствующим посадочным диаметром.
Установите наружный фланец (40).
Закрутите болт (41), Рис.4, вращением против часовой стрелки, удерживая кнопку (34) фиксации шпинделя (44) в
нажатом положении, Рис.2. Установите и закрепите защитный кожух
(13).
Рис. 3 Рис. 4
9. ОРГАНЫ УПРАВЛЕНИЯ
9.1. Действие выключателя (Рис. 2)
Перед включением пилы в розетку удостоверьтесь, что кнопка выключателя (35) правильно действует и
возвращается в исходную позицию «Выкл.» при ее отпускании.
ВНИМАНИЕ: Запрещается фиксировать кнопку выключателя (13) в нажатом положении.
9.2. Защитный кожух (Рис. 2).
9.2.1. При опускании пильного диска (14) за рукоятку (26) защитный кожух (13) поднимается автоматически
.
9.2.2. Защитный кожух (13) возвращается в исходное положение, закрывая пильный диск (14), когда рукоятка (26)
поднята.
НИКОГДА НЕ СНИМАЙТЕ ЗАЩИТНЫЙ КОЖУХ (13) И НЕ ДЕРЖИТЕ ЕГО ОТКРЫТЫМ.
9.2.3. В интересах вашей безопасности всегда держите защитный кожух (13) в исправном состоянии. При любой
неисправности защитного кожуха (13) его следует немедленно заменить.
НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ПИЛУ С НЕИСПРАВНЫМ ЗАЩИТНЫМ
КОЖУХОМ (13).
9.2.4. Когда прозрачная часть защитного кожуха (13) загрязнится, запылится опилками, так что заготовка будет
плохо видна, выключите пилу из розетки и осторожно очистите защитный кожух (13) влажной ветошью. Для
очистки пластмассовых поверхностей не используйте растворители или очистители, изготовленные на основе
бензина, ацетона и др.
9.3. Пылесборный мешок (Рис. 2)
Используйте пылесборный мешок (9) во
время пиления для более аккуратной работы и легкого удаления опилок
из рабочей зоны. Когда пылесборный мешок (9) наполнится наполовину, отсоедините его от патрубка
пылесборника (10) и освободите от содержимого, открыв замок молнии.
13
15. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Торцово-усовочная пила модели «КОРВЕТ 4М» Зав. № ______________ соответствует требованиям ТУ-4833-001-
44744687-2001, ГОСТ Р
МЭК 1029-1-94, ГОСТ Р МЭК 1029-2-9-99, обеспечивающим безопасность жизни,
здоровья потребителей и охрану окружающей среды и признана годной к эксплуатации.
”____”________________200 г. __________ Входной контроль ”____”________________200 г. ___________
(дата изготовления) (штамп отк) (дата проверки) (штамп вк)
Дата продажи “___”_____________ 200 г. __________________ _________________
(подпись продавца) (штамп магазина)
16. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу пилы модели «Корвет» при
соблюдении условий хранения,
правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по
эксплуатации.
Гарантийный срок – 12 месяцев с даты продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации пилы в
период гарантийного срока. В случае нарушения работоспособности пилы в течение гарантийного
срока,
владелец имеет право на ее бесплатный ремонт.
В гарантийный ремонт принимается пила при обязательном наличии правильно и полностью
оформленного и заполненного гарантийного талона установленного образца на представленную для
ремонта пилу с штампом торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов
разборки или попытки разборки пилы.
3. Если неисправность пилы стала следствием нарушения условий хранения, попадания внутрь
посторонних
предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и
приспособлений, эксплуатация не предназначенным режущим инструментом, насадками, дополнительными
приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток
статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении корпуса
и его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты, отрезные
диски, ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и
ленточных машин, фильтры и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки,
приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые
уплотнения и т.п. Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца
(услуга платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.
Предметом гарантии не является неполная комплектация пилы, которая могла быть выявлена при продаже.
Претензии от третьих лиц не принимаются.
Пила в ремонт должна сдаваться чистой, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ: Во всех случаях нарушения нормальной работы
пилы, например:
падение оборотов, изменение шума, появление постороннего запаха, дыма, вибрации, стука, повышенной
искры на коллекторе – прекратите работу и обратитесь в Сервисный центр «Корвет» или гарантийную
мастерскую.
Гарантийный, а также послегарантийный ремонт, производится оригинальными деталями и узлами только в
гарантийных мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание: Техническое обслуживание пилы
, проведение регламентных работ, регулировок, указанных
в руководстве по эксплуатации, диагностика не относятся к гарантийным обязательствам и
оплачиваются согласно действующим расценкам Сервисного центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _________________
дата подпись
Сервисный центр “Корвет” тел./ факс (4732) 39-24-84; 61-96-45
E-mail: petrovich@enkor.ru
;orlova@enkor.ru
Изготовитель:ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:ООО «ЭНКОР-Инструмент-Воронеж»:394018,
Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33,
E-mail: opt@enkor.ru
