10.4. Регулировка глубины пиления (Рис. 2,10)
Винт (29), Рис.10, ограничивает максимальное опускание пильного диска (14), Рис.2. Для регулировки
максимальной глубины опускания пильного диска (14) ослабьте контргайку винта (29), Рис.10. Отрегулируйте и
зафиксируйте контргайкой положение винта (29), Рис.11.
Ограничение глубины пропила регулируется вращением винта (28), Рис.10. Для того, чтобы винт (28)
ограничивал опускание пильного диска (14) на требуемую глубину пиления, необходимо
переместить упор (46),
как показано на Рис.10.
10.5. Регулировка возвратной пружины
Возвратная пружина (49), Рис.11, служит для автоматического подъема пильного диска (14) после пиления,
Рис.12. Жесткость возвратной пружины (49) регулируется винтом (51), Рис.12.

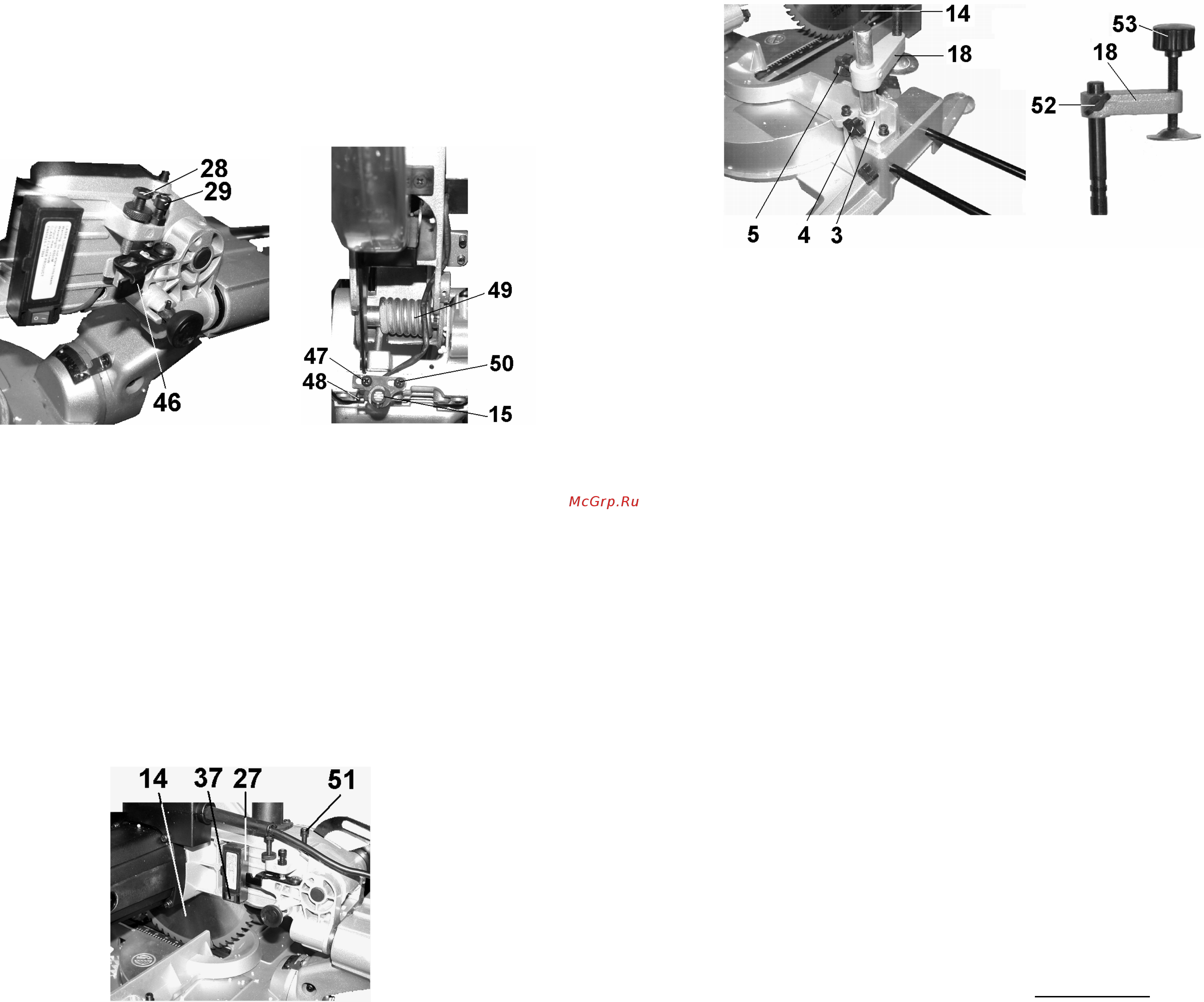

Рис. 10 Рис. 11
10.6. Регулировка лазерного указателя
10.6.1. На вашей пиле установлен лазерный указатель (15), Рис.12. Для включения и выключения луча служит
переключатель (37), Рис.12.
10.6.2. Для регулировки проекции луча возьмите обрезок заготовки максимальной шириной пиления вашей пилы,
но не менее 100 мм и длиной 500 мм. Боковая плоскость заготовки (кромка), сопрягаемая с упором (3), Рис.2,
должна быть
ровная и хорошо обработанная.
10.6.3. Прижмите заготовку обработанной кромкой к упору (3) и закрепите струбциной (18) на поворотном столе
(19). Поворотный стол (19) должен быть установлен в положение 0
0
, Рис.2.
10.6.4. Произведите несквозное пиление заготовки так, чтобы образовалась канавка на всю её ширину.
10.6.5. Включите лазерный указатель (15) переключателем вкл./выкл. (37), Рис.12.
10.6.6. Вы можете установить проекцию луча так, чтобы она проходила слева, справа или по центру распила, в
зависимости от того, как вы предполагаете использовать разметку заготовки во время распиловки. Для
регулировки проекции луча ослабьте два винта фиксации (47,50) и передвигайте лазерный указатель (15) до
необходимого положения.
10.6.7. Параллельность проекции луча лазерного указателя (15) с линией распила на заготовке регулируйте
винтом (48), Рис.11.
10.6.8. Проверьте правильность регулировки проекции луча лазерного указателя (26) пробным пилением и, в
случае необходимости, повторите регулировку.
10.6.9.Применение лазерного указателя (26) при работе с пилой
позволяет производить точные поперечные,
косые, наклонные и комбинированные пропилы.
Рис.12
11
11. УСТАНОВКА ОБРАБАТЫВАЕМОЙ ЗАГОТОВКИ (Рис.14)
Рис. 13
11.1. Вертикальная струбцина (18)
устанавливается справа или слева от
пильного диска (14) в одно из двух
специальных отверстий упора (4),
Рис.2,13.
11.2. Вставьте стойку вертикальной
струбцины (18) в отверстие упора (4)
и зафиксируйте винтом (4) на задней
стороне упора (3).
11.3. Настройте струбцину (18) в
соответствии с размером и формой
заготовки и зафиксируйте ее с
помощью зажимного винта (52).
11.4.
Установите заготовку в
выбранном для пиления положении и
закрепите ее с помощью
вертикального зажимного винта (53)
струбцины (18).
ПРЕДУПРЕЖДЕНИЕ: Всегда очень важно прочно и правильно закрепить заготовку струбциной (18).
Отсутствие жесткой фиксации заготовки при пилении может быть причиной повреждения пилы и/или
порчи заготовки. РЕЗУЛЬТАТОМ ЭТОГО ТАКЖЕ МОГУТ БЫТЬ СОБСТВЕННЫЕ ТРАВМЫ.
ВНИМАНИЕ: Убедитесь
в том, что пила не касается струбцины (18) при опускании рукоятки (26) вниз, Рис.
2. Если струбцина (18) мешает, её необходимо перенести на другую сторону упора (3).
12. ОСНОВНЫЕ ОПЕРАЦИИ
12.1. Косое пиление (Рис. 2)
Пила предназначена производить поперечное пиление под углом 90
0
и косое пиление до 45
0
влево и вправо. Для
выполнения косого пиления необходимо установить на необходимый угол поворотный стол (19) за рукоятку (21),
удерживая фиксатор (20). Зафиксируйте положение вращением рукоятки (21). При длительной работе с одним
заданным углом периодически проверяйте точность установки, так как фиксация рукоятки (21) может ослабнуть.
12.2. Наклонное пиление (Рис. 2)
С помощью этой пилы можно пилить с левым
наклоном под углом от 0° до 45°.
Отпустите ручку фиксации угла наклона (6) и установите заданный угол наклона по шкале (17) и указателю (16).
Для сохранения установленного угла наклона закрепите ручку фиксации угла наклона (6). Надёжно зафиксируйте
заготовку струбциной (18). Включите пилу кнопкой (35) и дождитесь, пока пильный диск (14) наберет
максимальную скорость. Прилагая усилие строго в вертикальной плоскости,
нажимайте на рукоятку (26),
опустите ее до нижнего положения. После окончания пиления выключите пилу и дождитесь ПОЛНОЙ
ОСТАНОВКИ ПИЛЬНОГО ДИСКА (14) перед тем, как вернуть пилу в верхнее положение.
ВНИМАНИЕ: В процессе наклонного пиления отпиленная часть заготовки находится напротив боковой
поверхности пильного диска (14). Если пильный диск (14) поднимать в то время, когда он вращается
, то
эта часть заготовки может зацепиться за зубья пильного диска (14), что приведет к выбрасыванию части
заготовки с большой скоростью. Это очень опасно и поэтому пильный диск (14) должен подниматься
только после полной его остановки.
12.3. Комбинированное пиление
Комбинированное пиление - это процесс, при котором пиление происходит одновременно под косым и
наклонными углами. Комбинированное
пиление осуществляется под наклонными углами 0
0
-45
0
влево и косыми
углами 0
0
-45
0
влево или вправо.
12.4. Пиление широких заготовок (Рис. 2)
Данная модель «КОРВЕТ 4М» предназначена для пиления заготовок шириной до 305мм толщиной до 75мм.
Установите заготовку, прижмите ее к упору (3) и закрепите струбциной (18). Ослабьте винт фиксации
горизонтального перемещения (7). Переведите пилу в крайнее переднее положение. Включите пилу кнопкой (35)
и дождитесь максимальной скорости вращения пильного
диска (14). Прилагая усилие в плоскости вращения
пильного диска (14), нажимайте на рукоятку (26), медленно и равномерно опускайте пильный диск (14) на
заготовку, и движением от себя выполните пиление.
После окончания пиления выключите пилу и дождитесь ПОЛНОЙ ОСТАНОВКИ ПИЛЬНОГО ДИСКА (14) перед
тем, как вернуть пилу в верхнее положение.
При выполнении операций помните о предельных
возможностях пилы (см. Таблицу 2).
12.5. Пиление алюминиевого профиля
При пилении алюминиевого профиля используйте деревянные бруски и вставки для исключения деформации
профиля. Для уменьшения прилипания алюминиевых стружек к пильному диску (14), Рис.2, при работе с
профилем применяйте смазку - натрите воском «неподвижный»
пильный диск (14).
ВНИМАНИЕ: Не пытайтесь пилить массивные или круглые алюминиевые заготовки на этой пиле: она не
предназначена для этого. При пилении алюминия используйте специальные пильные диски.
