2
1. ОБЩИЕ УКАЗАНИЯ
1.1. Торцово-усовочная пила модели "КОРВЕТ 4М" (далее пила) предназначена для пиления заготовок из
древесины, тонкого алюминиевого профиля и других подобных материалов под прямым и косым углами до 45
O
влево и 60
O
вправо, под наклоном от 0
O
до 45
O
влево и комбинированного пиления.
1.2. Пила предназначена для работы от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.
1.3. Пила предназначена для эксплуатации в следующих условиях:
- температура окружающей среды от 1 до 35
O
С;
- относительная влажность воздуха до 80 % при температуре 25
O
С.
1.4. Если пила внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения, не
распаковывайте и не включайте ее в течение 8 часов. Пила должна прогреться до температуры окружающего
воздуха. В противном случае она может выйти из строя при включении.
1.5. Приобретая пилу, проверьте ее работоспособность, комплектность, наличие гарантийных
талонов в
руководстве по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период
гарантийного срока при наличии на них даты продажи, штампа магазина и разборчивой подписи или штампа
продавца.
1.6. После продажи пилы претензии по некомплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры пилы приведены в таблице 1 и в
таблице 2.

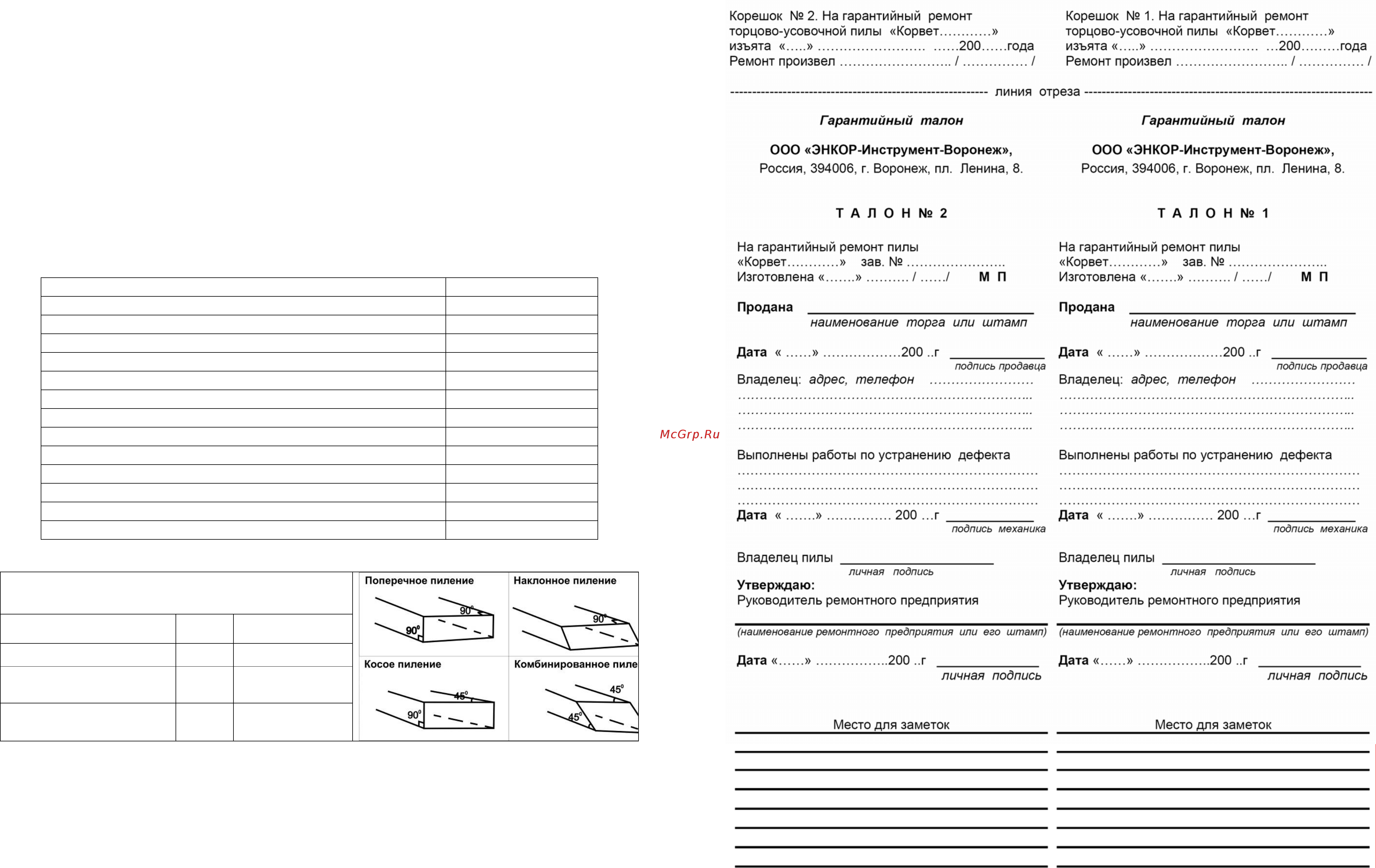

Таблица 1
Наименование параметра Значение параметра
Номинальная потребляемая мощность двигателя, Вт 1800
Номинальное напряжение питания, В/Гц 220/50
Тип электродвигателя коллекторный
Передача зубчатая
Частота вращения шпинделя на холостом ходу, об/мин. 4800
Наружный диаметр диска, мм 255
Посадочный диаметр диска, мм 30; 32
Диаметр шпинделя, мм 16
Угол поворота стола (влево - вправо), град. 0-45; 0-60
Угол наклона диска (влево), град. 0-45
Наличие лазерного указателя да
Диаметр патрубка для пылесборника, мм 37,5
Масса нетто, кг 16,5
Таблица 2
Максимальные пильные возможности пилы при применении
пильного диска диаметром 255 мм
(высота х ширина), мм
Поперечное пиление 90
0
х 90
0
75мм х 305мм
Пиление с наклоном 45
0
х 90
0
45мм х 305мм
Пиление под углом (левый
и правый)
90
0
х 45
0
75мм х 210мм
Комбинированное пиление
с наклоном и под углом
45
0
х 45
0
45мм х 210мм
2.2. По электробезопасности торцово-усовочная пила модели "КОРВЕТ 4М" соответствует II классу защиты от
поражения электрическим током.
В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право
вносить изменения в конструкцию и комплектность. При необходимости информация об этом будет
прилагаться отдельным листом к «Руководству».
19
