15 Русский
(1)
Для задней стороны трубопровода
• Снимите заднюю крышку для доступа к трубопроводу и подсоедините патрубок. (См. рис. 16 и
рис. 18)
(2)
Для верхнего трубопровода
• Для верхнего трубопровода потребуется Г-образный переходник для патрубков (опция).
• Снимите крышку для доступа к верхней панели и подсоедините трубопровод с помощью Г-
образного переходника (опция). (См. рис. 16 и рис. 17)
(3)
Для трубопровода на правой стороне
• Удалите остатки упаковочного материала (в т.ч армирование) с правой стороны и установите
винт обратно в отверстие на блоке. (См. рис. 18)
• Прорежьте выбивное отверстие в декоративной боковой панели (правой) и подсоедините тру-
бопровод. (См. рис. 18)

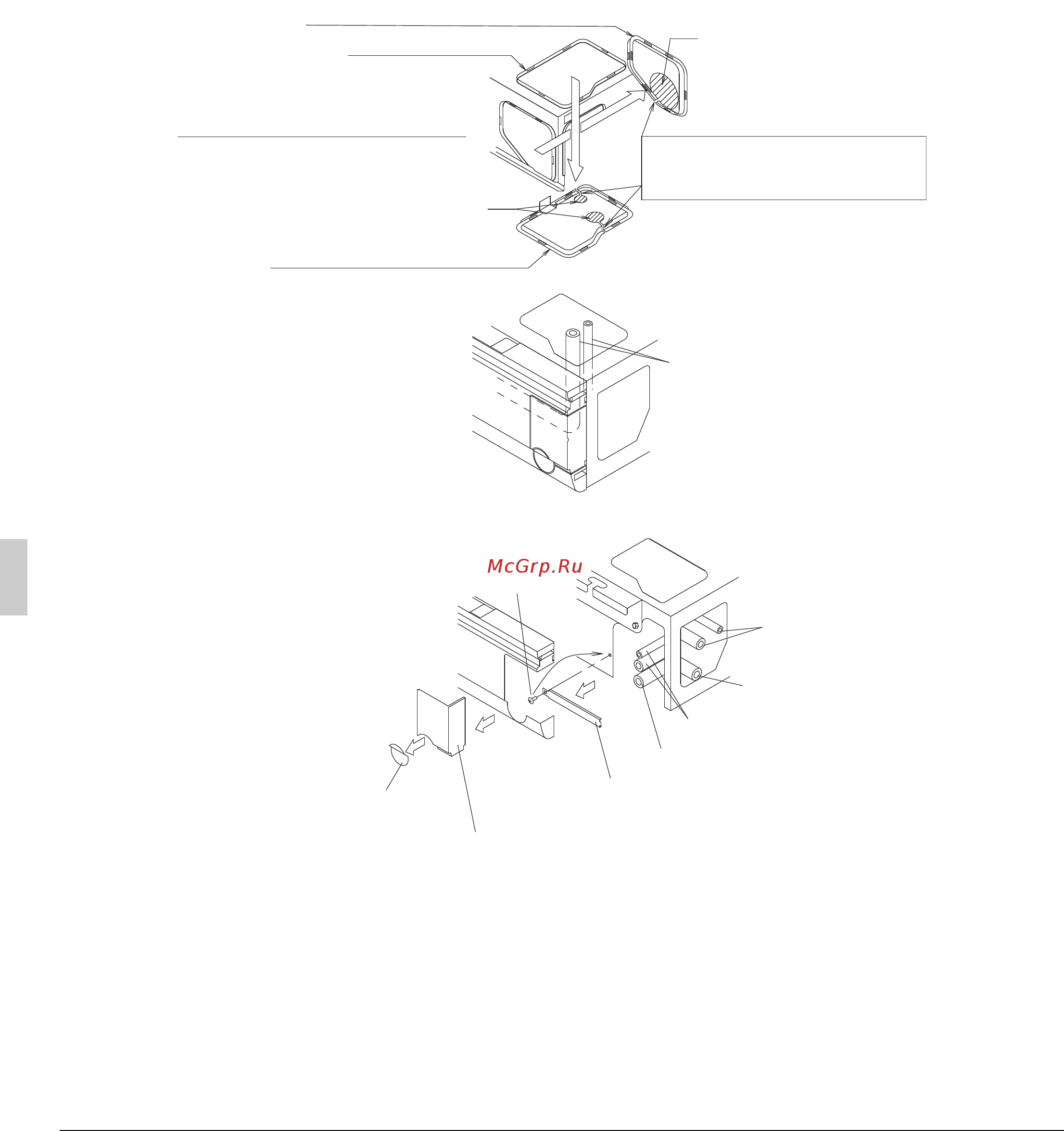

Крышка верхней панели
Крышка задней входной трубы
Вид со стороны
воздухозаборного отверстия
Отрез
Отрез
Верхняя панель
Рис. 16
Обрежьте в данном месте
огибая захват крышки
Рис. 17
Направленный вверх
трубопровод для хладагента
L-образный разветвитель
трубопровода (дополнительная
принадлежность)
Винт
(установите обратно
на внутренний блок)
Декоративная боковая
панель (правая)
Разделяемые детали
Оставьте для изолирования
и армирования
Правый трубопровод хладагента
Дренажный трубопровод
с задней стороны
Трубопровод для хладагента
с задней стороны
Правый дренажный трубопровод
Рис. 18
При прокладке только
дренажного трубопровода
с правой стороны следует
прорезать только данную
часть.
09_RU_3P249378-6L.fm Page 15 Sunday, September 30, 2012 3:17 PM
