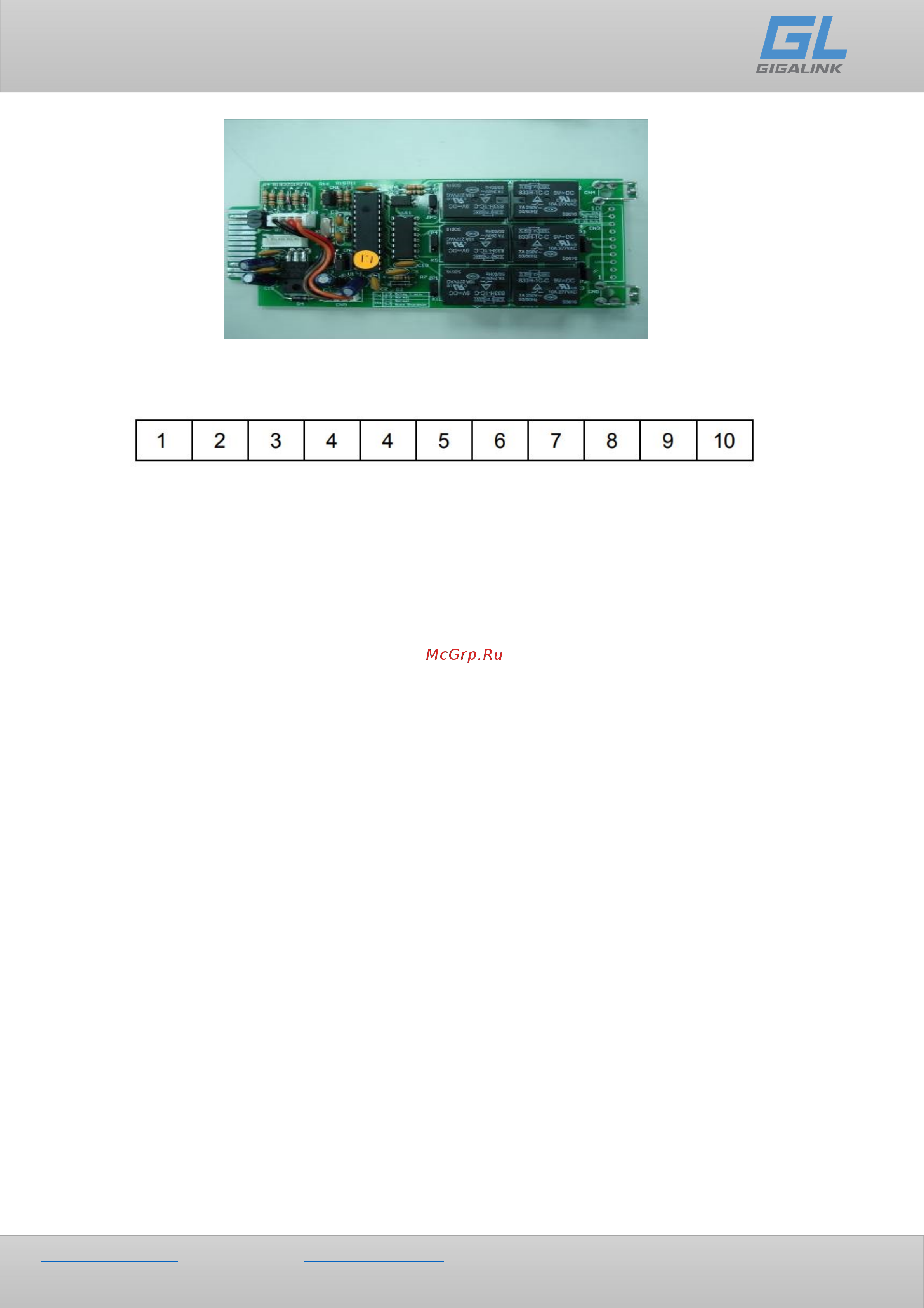

DCE (сухой контакт) карта

Назначение выводов 10-контактного разъема:

1 → UPS в байпасном режиме

2 → Входная сеть не в норме (нормально замкнут)

3 → Входная сеть в норме (нормально открыт)

4 → Инвертор включен

5 → Батарея разряжена

6 → Батарея повреждена или неисправна

7 → Аварийная сигнализация ИБП

8 → Общий провод

9 → Выключение ИБП положительный (+) сигнал

10 → Выключение ИБП отрицательный (-) сигнал

Выключения ИБП активируется подачей постоянного напряжения + 6…25В между

выводами 9 и 10 в течение 5 секунд. Допустимая токовая нагрузка на каждый релейный

контакт составляет 40В 25 мA постоянного тока.

Настраиваемое состояние выхода (нормально замкнут или нормально разомкнут)

устанавливается замыканием контактов1-2 или 2-3 разъема JP1-5.

Выключение ИБП спустя 1 минуту после пропадания входного напряжения назначается

одновременным замыканием контактов 1-2 разъемов CN1 и CN6. В противном случае

выключения ИБП задается только контактами 9-10 разъема CN3 если контакты 2-3 обоих

разъемов CN1 и CN6 замкнуты.
