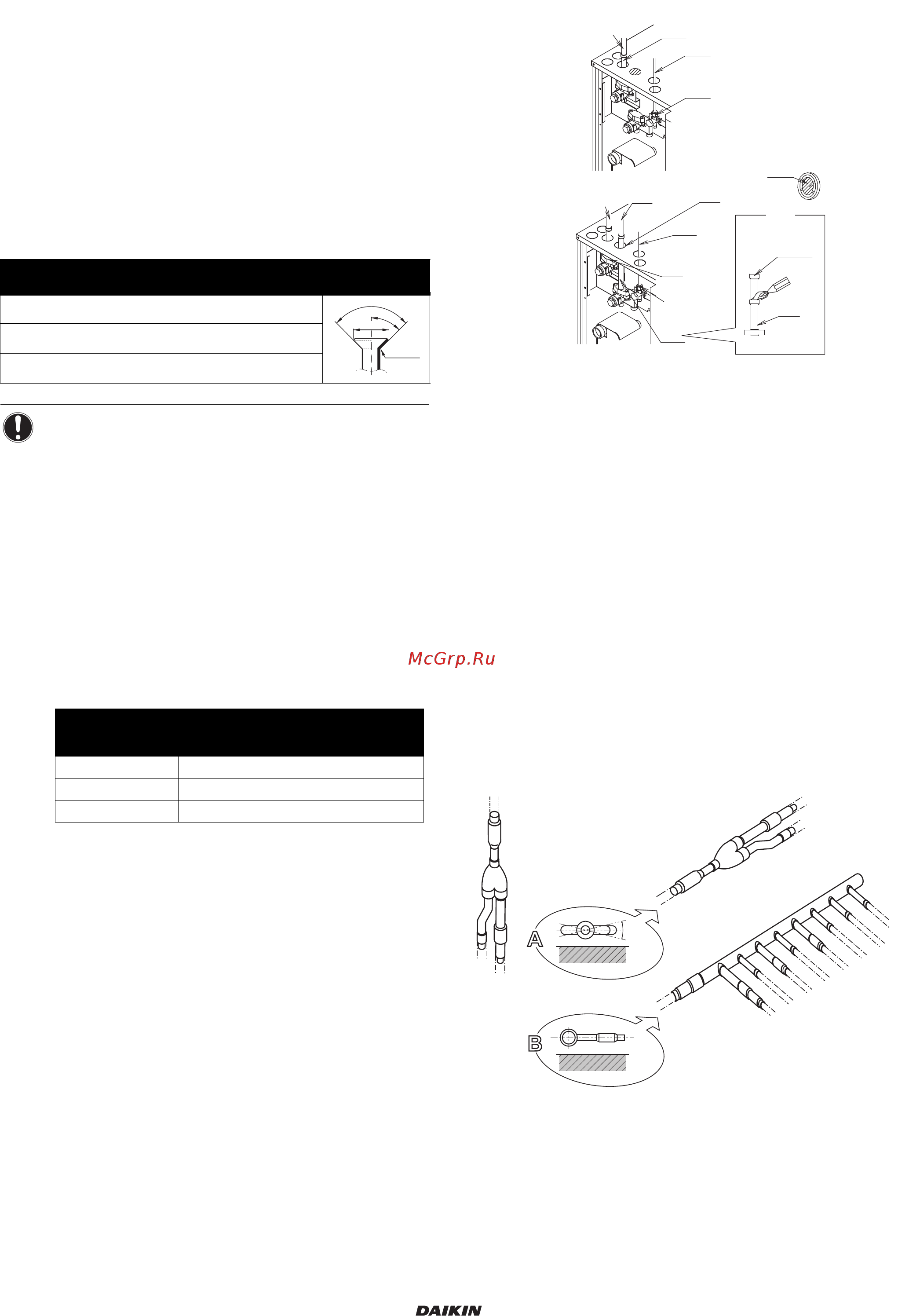

Инструкция по монтажу иэксплуатации
16
RWEYQ8+10T7Y1B
Система кондиционирования VRV-W IV
4P347465-3A – 2013.04
Ответственность за подсоединение разветвительных комплектов
несет монтажник (обвязка трубопроводов по месту).
Рекомендации по соединению труб
Параметры обработки раструбной части смотрите в таблице
ниже.
До затяжки накидных гаек нанесите на внутреннюю и
наружную поверхности развальцовки масло, используемое
в контуре циркуляции хладагента, а затем наживите гайку
рукой на три-четыре оборота.
(Пользуйтесь эфирным маслом).
Моменты
затяжки смотрите в таблице ниже.
(Приложение чрезмерного усилия может привести к поломке
раструбов.)
После подсоединения всех трубок проверьте азотом, нет ли
утечек газа.
10.2.2 Подсоединение трубопроводов к наружному блоку
сприменением вспомогательных трубок
A Система с тепловым насосом (2 трубки)
B Система с регенерацией тепла (3 трубки)
1 Трубопровод газообразного хладагента
(устанавливается на месте)
2 Вспомогательная трубка
3 Трубка для жидкого хладагента (устанавливается
на месте)
4 Накидная гайка (входит в комплектацию блока)
5 Вспомогательная трубка не применяется.
Всасывающая трубка остается с заглушкой.
6 Трубка ВД/НД со стороны газообразного хладагента
(
устанавливается на месте)
7 Трубка со стороны всасывания газообразного
хладагента (устанавливается на месте)
8 Заштрихованный участок вырезается и используется
как крышка.
9 Заштрихованный участок
10 Вспомогательная трубка
11 Рекомендованная обработка трубки
12 Вспомогательная трубка
13 Пайка
14 Вспомогательная трубка
15 Перед установкой выполните пайку.
10.2.3 Разветвление трубопровода хладагента
Указания по установке разветвительного комплекта см.
в прилагаемой к нему инструкции по монтажу.
1 Горизонтальная поверхность
1 Рефнет-тройник монтируется таким образом, чтобы
ответвления располагались либо горизонтально, либо
вертикально.
2 Рефнет-коллектор монтируется таким образом, чтобы
ответвления располагались горизонтально.
Монтаж комплекта для подсоединения нескольких
наружных блоков.
Размер трубки
Момент затяжки
(Н•м)
A (мм)
Форма
развальцовки
Ø9,5 32,7~39,9 12,8~13,2
Ø12,7 49,5~60,3 16,2~16,6
Ø15,9 61,8~75,4 19,3~19,7
ПРИМЕЧАНИЕ
Не рекомендуется – только в крайнем случае
Использование динамометрического ключа
обязательно, однако если по какой-либо объективной
причине использовать его вы не можете,
воспользуйтесь описанным ниже методом.
По окончании работы не забудьте провести
проверку на утечку.
В процессе закручивания накидной гайки с помощью
гаечного ключа наступает момент, когда внезапно
возникает необходимость в приложении значительно
большего
усилия для затяжки. Из этого положения
затяните накидную гайку далее, повернув ее
с показанным ниже углом:
Для ослабления накидной гайки всегда пользуй-
тесь двумя гаечными ключами одновременно. При
соединении труб для затяжки накидных гаек
всегда используйте одновременно обычный
гаечный и динамометрический ключи.
Нанесите эфирное или полиэфирное масло на
поверхность (внутреннюю и наружную) развальцо-
ванной части трубы. Приступая к затяжке
накидной гайки, сначала наживите ее рукой на 3-
4 оборота.
R=0.4~0.8
45°±2
90°±2
A
Размер трубки
Угол дальнейшей
затяжки
Рекомендуемая
длина рычага
инструмента
Ø9,5 60~90° ±200 мм
Ø12,7 30~60° ±250 мм
Ø15,9 30~90° ±300 мм
A
B
1
2
3
4
*5
6
7
8
9
10
4
3
10
12
13
14
*15
[11]
A
B
±
3
0
°
1
1
