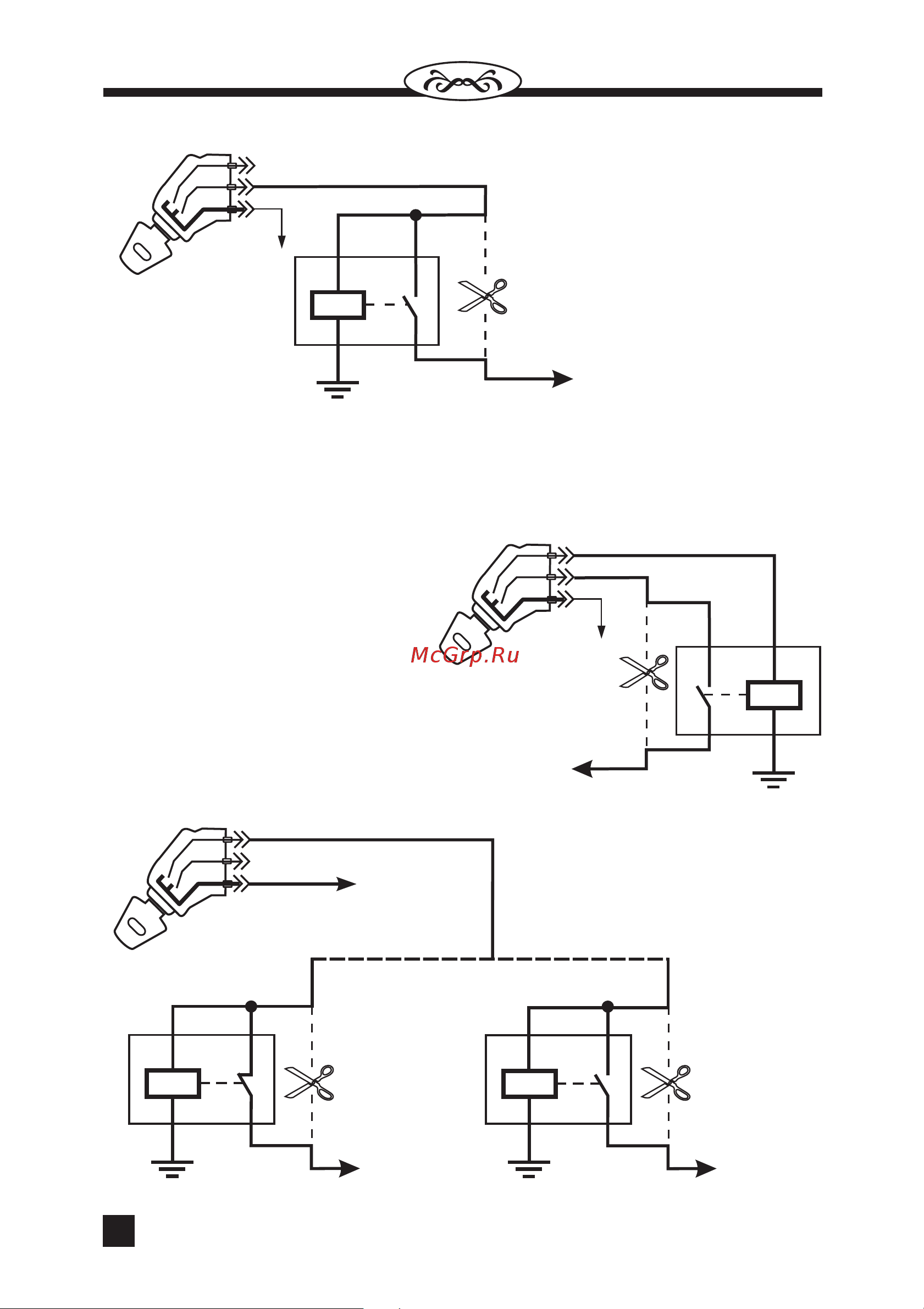

Блокировка стартера Блокировка стар тера на приведенной 50 1 схеме нарушает тре бование постоянного присутствия 12 В на выводе приема сигна лов управления реле HOOK UP но такое Дистанционно управляемое подключение предот реле HOOK UP тип А В С вращает включение К тяговому реле стартера при работаю I стартера щем двигателе Включение стартера должно производиться через 2 3 с после появления сигнала инди катора об опознавании метки При неудачном пуске выключите зажига ние и повторите процедуру пуска сначала Об особенностях включения стартера для данной схемы подключения необходимо предупредить владельца автомобиля Если функция Поддер жка зажигания не использует ся то возможно подключение по следующей схеме Для данной схемы под ключения включение стартера должно производиться после опознавания метки но не так критично во времени как для предыдущей схемы Замок зажигания ч 15 Блокировка цепей коммутирующих питание Замок зажигания х 50 1 30 1 12 В Вариант 1 Дистанционно управляемое реле HOOK UP тип Zu WAIT UP Вариант 2 Дистанционно управляемое реле HOOK UP тип А В С Управляющий сигнал
