Инструкция по монтажу
4
EKHWS150~300BA3V3 + EKHWS200+300BA3Z2
Резервуар для горячей воды для бытового потребления для
воздушно-водяной системы, работающей в режиме теплового насоса
4P610547-1 – 2020.01
3

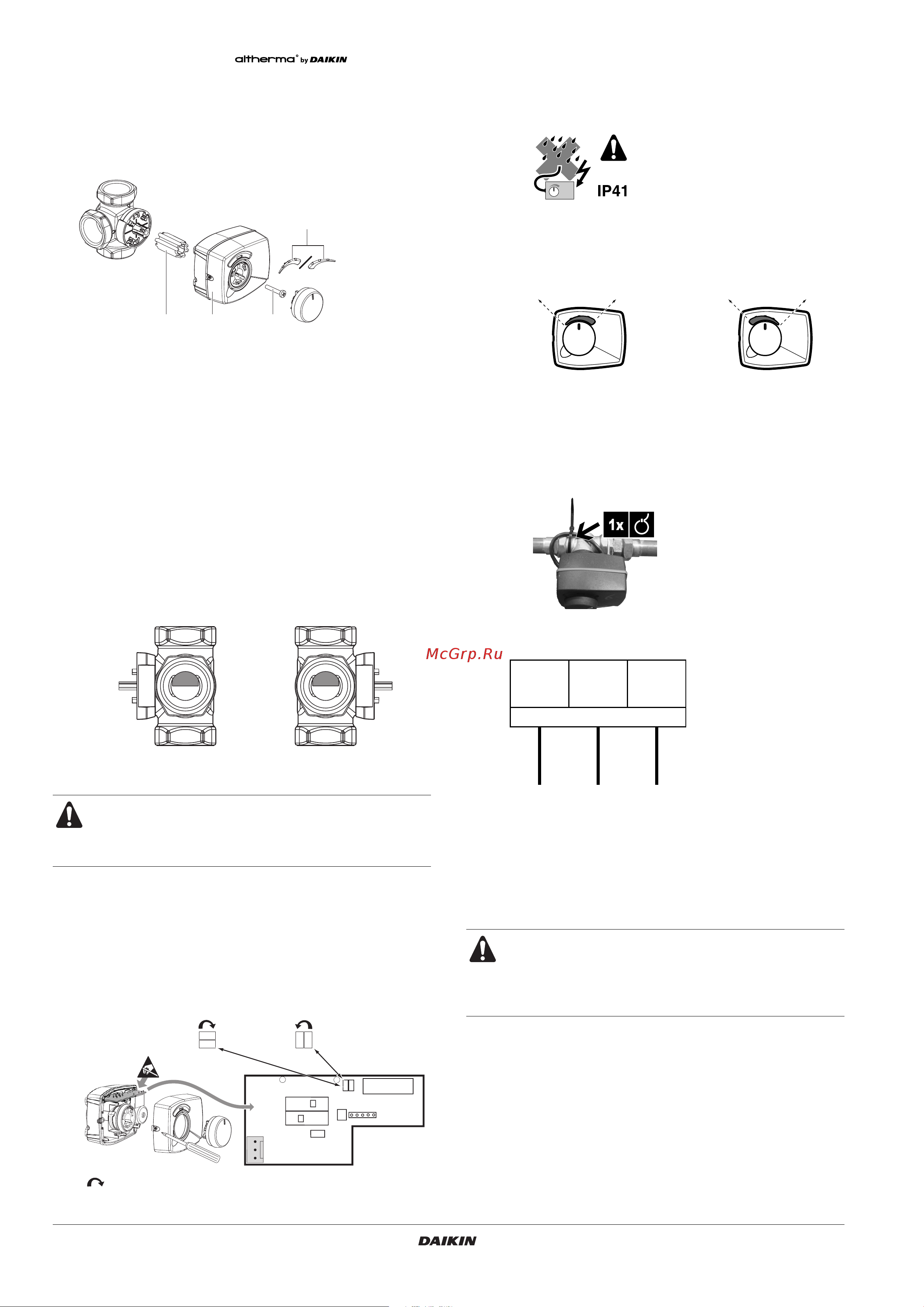

Распакуйте корпус и электромотор трёхходового клапана.
Проверьте наличие перечисленных ниже принадлежностей
в комплекте с электромотором.
4
Установите трёхходовой клапан в систему трубопроводов
• Проследите за расположением вала таким образом,
чтобы можно было монтировать и заменять
электромотор.
• Надев втулку на клапан, поверните его в среднее
положение индикаторной панели.
Убедитесь в том, что положение клапана соответствует
показанному на приведённом ниже рисунке. Он должен на
50% блокировать выходное соединение, ведущее к резер-
вуару для горячей воды бытового потребления, и также на
50% блокировать выходное соединение, ведущее
к системе отопления помещения.
5
Если монтаж выполняется, как показано на Рис. A или
Рис. D, откройте крышку электромотора клапана, отпустив
винт, и измените положение перемычки в соответствии
с необходимым направлением вращения клапана.
По умолчанию на заводе перемычка ставится в положение,
соответствующее установке согласно Рис. B и Рис. C.
6
Насадите электромотор на втулку.
При выполнении этой операции старайтесь не повернуть
втулку, чтобы сохранить положение клапана, заданное при
выполнении действий, предусмотренных шагом 4.
7
8
Наденьте шкалу на клапан, как показано ниже.
9
Обязательно прикрепите шнур питания к корпусу трёх-
ходового клапана с помощью приобретаемой по месту
монтажа стяжки с креплениями, образец которой
изображен на иллюстрации внизу.
10
Выполните электрические соединения внутреннего
агрегата, как показано на приведённом далее рисунке:
Также см. чертёж на странице 6.
11
Подсоедините вход и выход воды.
12
Подсоедините трубы подачи горячей и холодной воды.
13
Подсоедините клапан сброса давления (приобретается по
месту монтажа, давление открытия не более 10 бар) и
дренаж.
1
От внутреннего агрегата
2
К резервуару для горячей воды бытового потребления
3
К обогреву помещения
1
Втулка
2
Крышка электромотора клапана
3
Винт
4
Шкала
Установка, показанная на
Рис. A и Рис. B
Установка, показанная на
Рис. C и Рис. D
Если клапан не установить в данное положение до
монтажа электромотора, то во время эксплуатации
клапан будет пропускать как воду бытового потребле-
ния, так и поток в систему отопления помещения.
Установка, показанная на
Рис. A и Рис. D
Установка, показанная на
Рис. B и Рис. C
Направление вращения клапана
1
2
3
4
L
N
Y
DIR
2P
Резервуар для
горячей воды
бытового
потребления
Комнатное
отопление
Резервуар для
горячей воды
бытового
потребления
Установка, показанная на
рис. B и рис. C
Установка, показанная на
рис. A и рис. D
8910
Трёхходовой клапан
BRN
BLU
BLK
LNY
Если к устройству сброса давления подсоединяется
отводная труба, её необходимо подсоединить так,
чтобы она по всей своей длине была направлена вниз
и находилась в среде, в которой не образовывается
иней. Труба должна открыто выходить в атмосферу.
