Полная реконструкция экрана –

когда вы меняете что-либо, влияющее на тип изображения в режиме просмотра информации от гидролокатора, то изображение корректируется в

соответствии с внесенными изменениями немедленно (то есть вам не нужно выходить из меню, чтобы увидеть, как изменится экран). Например,

переключаясь между Видами дна «Инверсия» и «Structure ID», вы сразу же меняете и вид отображения информации на рабочем экране.

Меню Запуск

Нажмите кнопку Menu, пока на экране виден экран Заглавного меню.

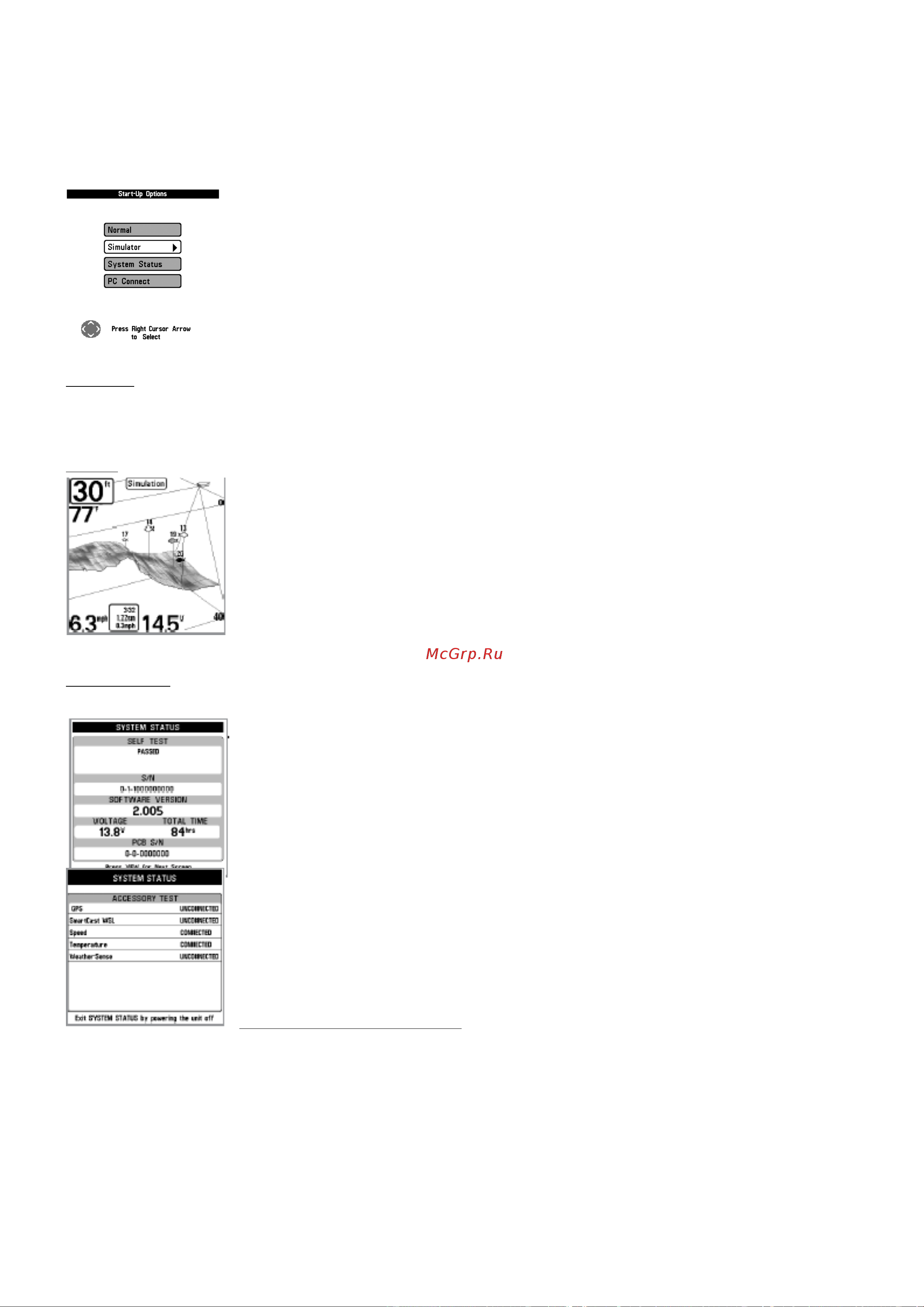

На иллюстрации:

Нормальный

Тренажер

Состояние системы

Подключение к ПК (персональному компьютеру)

Для выбора нажмите правую стрелку

Используя стрелки «вверх» и «вниз» 4-стрелочной кнопки, расположите курсор на нужной строке, затем, нажав

правую стрелку, вы увидите выбор значений, предлагаемых для данной опции. Если вы будете ждать слишком

долго, то система автоматически выберет то меню, где в данный момент находится курсор.

Нормальный

Режим используется при работе в воде, когда датчик подключен. Кроме того, ваш Matrix использует дополнительные методы обнаружения

подключения датчика (то есть прибор способен определить, подключен датчик или нет). Если датчик подключен и функционирует, то Нормальный

режим будет выбран по умолчанию (т.е. автоматически) после включения прибора, и ваш Matrix готов к использованию на воде.

Чтобы выйти из Нормального режима, надо отключить прибор.

Тренажер

Режим используется для обучения навыкам работы с эхолотом до того, как вы попадете с ним на воду. Тренажер

очень мощная обучающая программа, имитирующая работу в реальных условиях и соответствующую смену

изображений на экраны. Мы рекомендуем включить этот режим, пока вы читаете это руководство, поскольку тогда

вы сможете на деле увидеть работу всех функций в Нормальном режиме.

Замечание: чтобы поработать с Тренажером, нужно запустить эту программу вручную, выбрав опцию «Тренажер»

из меню Запуск. Прибор может и сам автоматически запустить режим имитации (т.е. выбрать опцию «Тренажер»),

если не обнаруживает подключенный и работающий датчик. Ручной запуск Тренажера позволяет вам заранее

настроить функции прибора для работы на воде. Любые внесенные вами изменения будут сохранены в памяти для

дальнейшего использования.

Вверху экрана периодически будет появляться надпись «Тренажер» (на иллюстрации это слово Simulator, так как

используются оригинальные картинки английского руководства), чтобы напоминать вам, в каком режиме вы

сейчас работаете. Чтобы выйти из режима имитации, нужно выключить прибор.

Состояние системы

Чтобы провести самотестирование прибора и посмотреть подключения, используйте меню Состояние системы.

Следующие информационные экраны будут появляться при нажатии кнопки View в данном случае:

Самоконтроль (self test – на иллюстрации)

Тест устройства

Самоконтроль – показывает результаты внутренней диагностики, включая внутренний серийный номер,

серийный номер материнской платы (PCB), программного обеспечения, общее количество наработанных часов и

входное напряжение.

Тест устройства – перечисляет устройства, подсоединенный к прибору.

Замечание: Сенсор скорости определяется как подключенный только если его колесико вращается после

включения прибора.

Выйти из меню Состояние системы можно, выключив прибор.

Подключение персонального компьютера

(необходим кабель подключения Matrix к ПК – покупается отдельно)

Персональный компьютер используется, чтобы загрузить в контрольную панель рыболовной системы Matrix новое программное обеспечение. Все

инструкции есть в коробке с кабелем.

Чтобы выйти из данного режима работы, нужно отключить прибор.
