Когда опция Fish ID+ отключена, на экране отображается «грязная», то есть необработанная информация

Чтобы установить Fish ID+

1. Выберите опцию из главного меню Гидролокатор

2. Используя стрелки вправо-влево 4-стрелочной курсорной кнопки, вы можете изменять значение

опции (Выкл., Символ, Символ+глубина; по умолчанию – «символ+глубина)

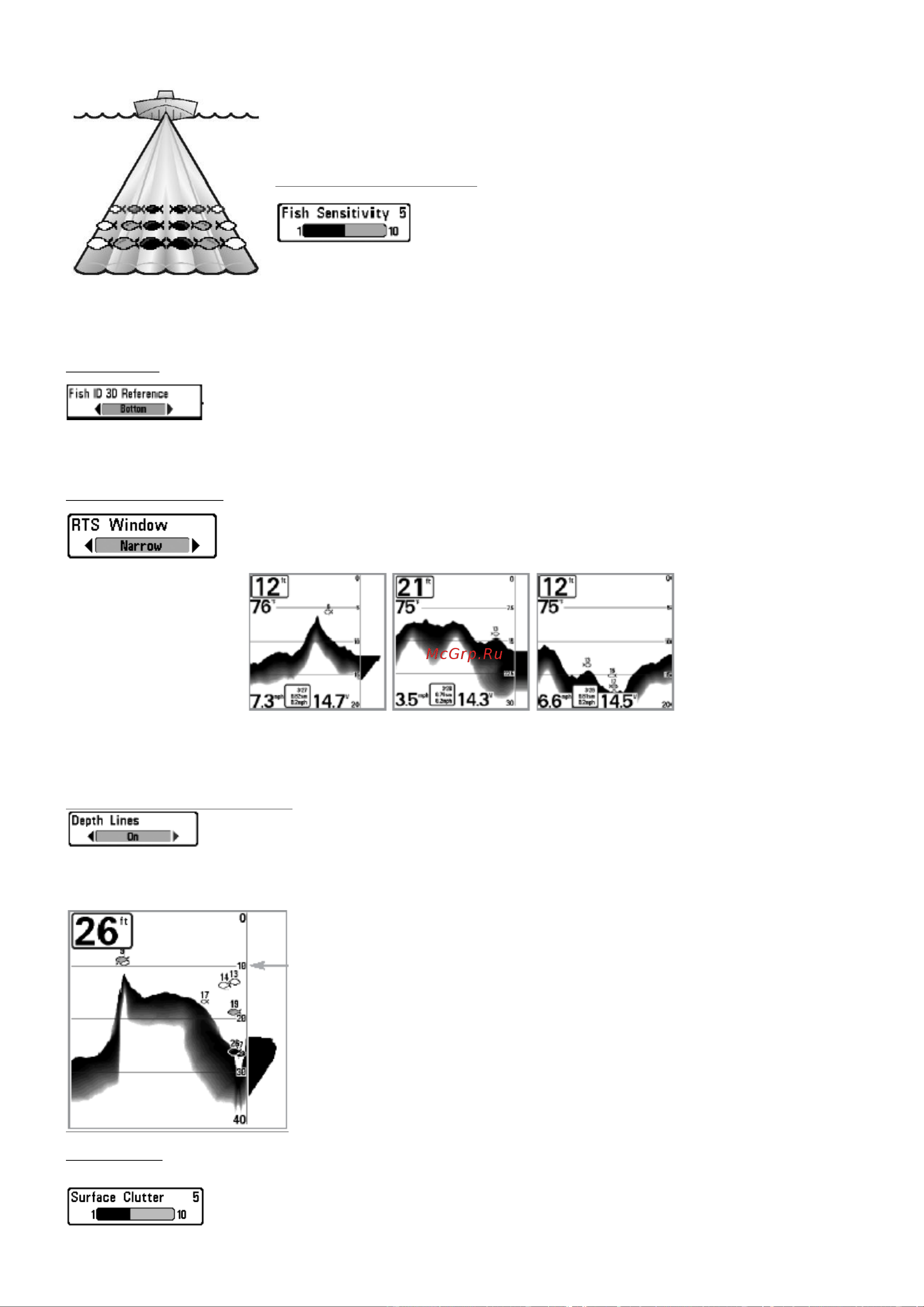

Чувствительность обнаружения рыбы

С помощью этой опции устанавливается уровень детализации в отображении

рыбы на экране. Выбор большего значения позволяет показывать символами

рыбы более слабые сигналы. Это полезно для идентификации мелкой рыбы или

мальков.

Выбор меньшего значения уменьшает количество символов рыб от слабых сигналов. Это полезно при

поиске более крупной рыбы. Эта опция используется в связке с Fish ID+. Для того, чтобы опция

«Чувствительность обнаружения рыбы» влияла на изображение на экране, нужно, чтобы опция Fish ID+

была активизирована ( то есть чтобы прибор мог показывать рыбу на экране в виде символов).

Чтобы поменять значение данной опции, необходимо:

1. Выбрать курсором Чувствит. обнаруж. Рыбы в основном меню Гидролокатор.

2. используя стрелки «влево-вправо» 4-стрелочной кнопки, выбрать нужное значение (низшее = 1; высшее = 10; по умолчанию = 5)

3D отсчет Fish ID

Выбирает вид указателя до рыбы в трехмерном ихоюражении. Если выбрать «Вверх (UP)», то линия будет соединять

символ рыбы с линией поверхности воды. Если выбрать «Вниз (Down)», то линия будет соединять символ с дном. Если

выбрать «Оба», то вы увидите обе линии (к поверхности и ко дну).

Чтобы изменить установку:

1. Выберите опцию из главного меню Гидролокатор

2. Используя стрелки влево-вправо курсорной кнопки, измените значение, выбрав из возможных (Вверх (поверхность), Оба, Вниз (дно). По

умолчанию – Дно)

Окно реального времени RTS

Данная опция позволяет сделать окно реального времени либо широким, либо узким, либо вообще убрать его с

экрана в режимах трехмерного и двухмерного обзора. Это окно всегда показывает смену информации на скорости,

максимально возможной для данной глубины и отображает только те возвращенные сигналы, которые попадают в

рабочий пучок датчика.

Широкое окно RTS Узкое окно RTS Окно RTS отключено

Чтобы изменить установку данной опции:

1. Выберите Окно RTS в главном меню Гидролокатор

2. Используя стрелки «влево-вправо» 4-стрелочной кнопки выберите нужно значение (Узкое, Широкое, Откл.; по умолчания = Широкое)

Линейки глубины – Изобары (Depth Lines)

Работает в Дополнительном режиме пользователя. Эта опция позволяет разделить экран с помощью трех

горизонтальных линий. Глубина указана рядом с каждой из них вдоль вертикальной масштабной линии. Можно либо

включить, либо отключить эту опцию. Но для этого нужно выбрать Дополнительный режим пользователя.

Чтобы изменить установку данной опции:

1. Убедитесь, что вы работаете в Дополнительном режиме пользователя, затем выберите Линейки глубины в главном меню Гидролокатор

2. Используя стрелки «влево-вправо» 4-стрелочной кнопки выберите нужно значение (по умолчанию = откл.)

Придонные шумы

(работает в Дополнительном режиме пользователя)

На самом деле точнее назвать это поверхностными шумами, так как данная функция как раз призвана отобразить шум

у поверхностного слоя воды, возникающий от взвесей и аэрации. Чем меньше выбранное значение, тем Уже полоса тих

Изобары
