Спасибо за то, что выбрали марку номер 1 в США среди рыбопоисковых эхолотов! Репутация Humminbird строится на разработке и

производстве оборудования высшего класса, действительно соответствующего стандартам морского оснащения. Ваш прибор сделан так,

что вы не будете иметь с ним проблем даже в самых сложных условиях. Если все же ваш прибор требует ремонта, обратитесь к

информации в гарантийном талоне или к местному представителю.

Внимание! Данный прибор не может быть использован в качестве навигационного устройства с целью предотвращения повреждения

лодки, столкновения, мели или персональных требований по навигации. При движении лодки глубина может измениться очень быстро, и

вы можете не успеть среагировать. Не забывайте – датчик предназначен для того, чтобы осматривать зону под лодкой. Всегда работайте с

эхолотом на невысокой скорости, если предполагаете, что впереди мель или затопленные объекты.

Предупреждение: самостоятельная разборка, ремонт, попытка сменяя серийного номера как прибора, так и дополнительного оборудования влекут

отказ в гарантийном обслуживании

Предупреждение: При изготовлении прибора использован свинец. Помните об этом, вскрывая прибор.

Fish ID+™, FishingGPS®, Humminbird®, Matrix™, RTS®, SmartCast®, Structure ID®, Total Screen Update®, WeatherSense®, WhiteLine®, X-Press™

являются зарегистрированными торговыми марками Humminbird®

Все иллюстрации сделаны на основе оригинальной англоязычной инструкции. Меню позволяет переключиться на русский язык, в котором вы

увидите названия и заголовки, используемые в данном руководстве для перевода английских терминов

Как работает сонар

Сонар использует звуковые волны для определения присутствия и местоположения подводных объектов. Время между передачей сигнала и

получением эха может быть использовано для определения расстояния до объекта. Анализируя сигнал, можно получить информацию о

местоположении объекта, его размере или расположении подводных объектов. Приборы Humminbird состоят из двух основных компонентов:

сонара и датчика. Сонар состоит из приемника и передатчика, а также устройства контроля и жидкокристаллического дисплея. Датчик

устанавливается под поверхностью воды и конвертирует электрический импульс от передатчика в механические импульсы или звуковые волны.

Тот же датчик получает отраженные сигналы (эхо) и преобразует их назад в электрический сигнал для последующего отображения на экране

дисплея.

Приемо-передающий цикл очень короткий. Звуковая волна способна пройти от поверхности до глубины 70 м и вернуться назад менее чем за 1

секунду. Поэтому ваша лодка не может «обогнать» сигнал.

Многие составляющие влияют на информаицю, которая может быть получена от эха, полученного датчиком. Сонарные сигналы, сгенерированные

на более высокой частоте имеют преимущество – они позволяют оперировать с более высоким разрешением, хотя расстояние (глубина), которое

может пройти более высокочастотные сигнал, сравнительно небольшое. Низкочастотные сигналы могут пройти бОльшее расстояние, но

информация от них более «бедная».

Контур сигнала, передаваемого сонаром, также влияет на получаемую информацию. Единственный широкий пучок охватывает бОльшую зону,

однако скрадывает детали. Узкий пучок обеспечивает прекрасную детализацию, однако зона охвата ограничена.

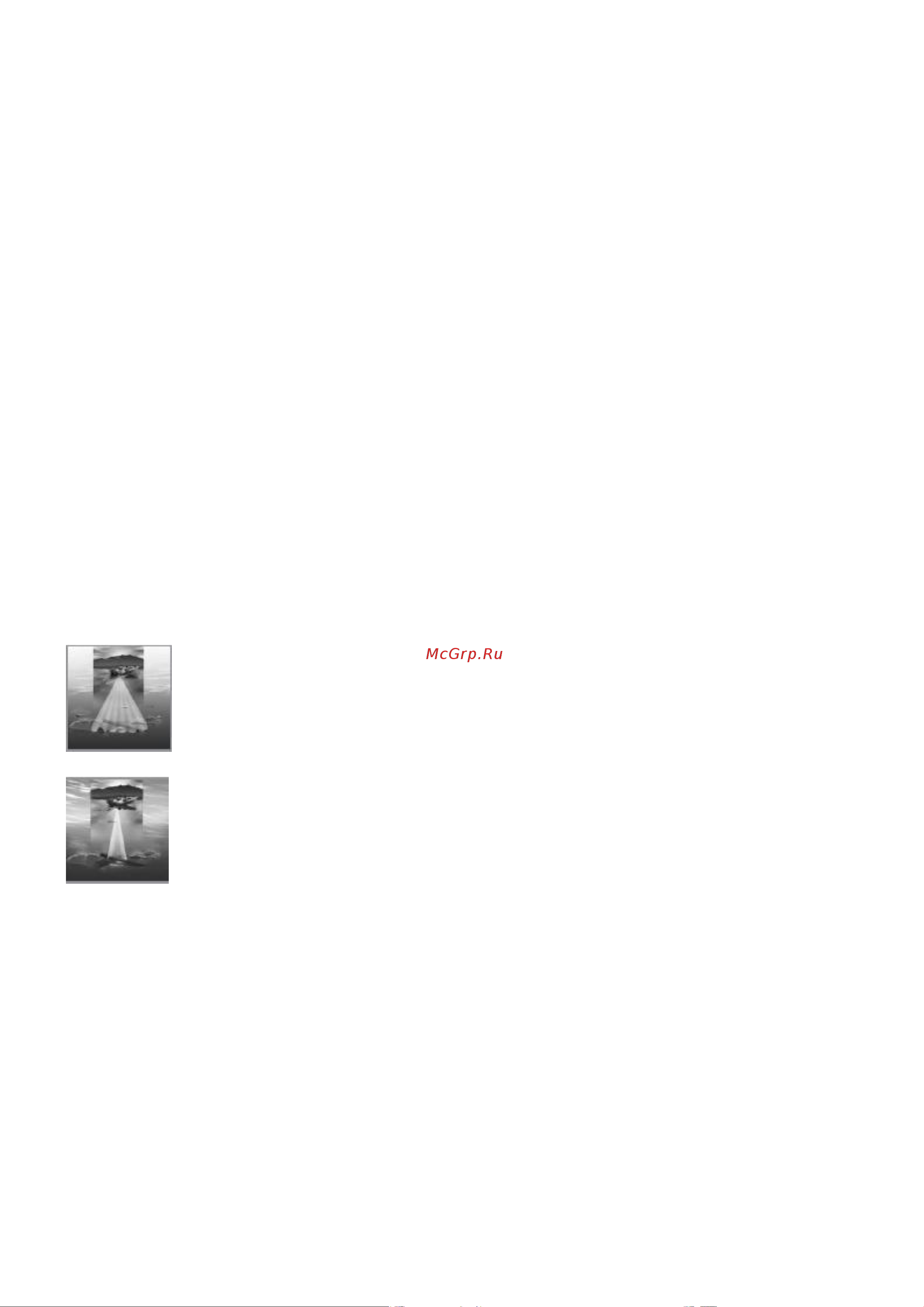

3D Sonar

Ваша рыболовная система Matrix использует шестиэлементные датчик, с рабочей частотой 455кгц и рабочей глубиной 75

метров. Каждый из 6 пучков – 16 градусов шириной и симметричен. Общий угол охвата – 53 градуса от левого до правого

края и 16 градусов от переднего до заднего края. Одновременное использование нескольких узких пучков обеспечивает

широкую зону охвата для изучения рельефа дна и местоположения объектов без снижения того высокого качества

детализации, которое может обеспечить лишь узкий пучок. Рыболовная система Matrix накапливает информацию от

непрерывных серий возвращенных сигналов. Затем она интерпретирует эту информацию, создавая 3-хмерное изображение

подводной ситуации за вашей лодкой по мере вашего движения.

2D Sonar

Ваша рыболовная система Matrix также имеет возможность отображать привычную двухмерную картинку, получаемую либо

от пучка с частотой 455кгц, либо от пучка частотой 83кгц. Один пучок 455кгц имеет ограничение по рабочей глубине 75м,

зато он чрезвычайно детализирован. Пучок 83кгц может работать на большей глубине (330м), но обеспечиваемая им

детализация несколько ниже, чем у пучка 455кгц.

Замечание: На рабочую глубину влияют такие факторы как скорость лодки, плотность дна, свойства вода и тип установки

датчика.
