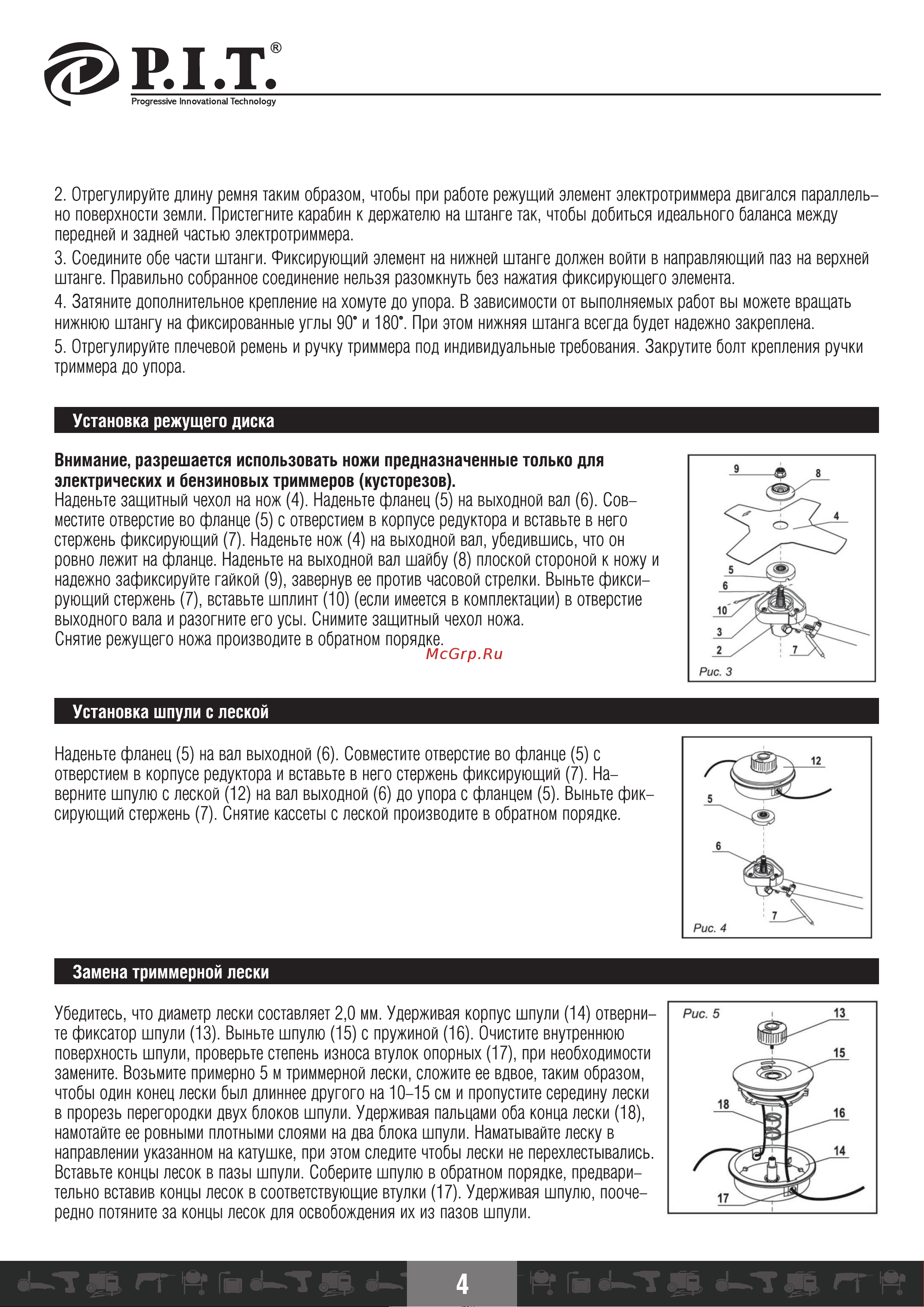

ТРИММЕР ЭЛЕКТРИЧЕСКИЙ 2 Отрегулируйте длину ремня таким образом чтобы при работе режущий элемент электротриммера двигался параллель но поверхности земли Пристегните карабин к держателю на штанге так чтобы добиться идеального баланса между передней и задней частью электротриммера 3 Соедините обе части штанги Фиксирующий элемент на нижней штанге должен войти в направляющий паз на верхней штанге Правильно собранное соединение нельзя разомкнуть без нажатия фиксирующего элемента 4 Затяните дополнительное крепление на хомуте до упора В зависимости от выполняемых работ вы можете вращать нижнюю штангу на фиксированные углы 90 и 180 При этом нижняя штанга всегда будет надежно закреплена 5 Отрегулируйте плечевой ремень и ручку триммера под индивидуальные требования Закрутите болт крепления ручки триммера до упора Установка режущего диска Внимание разрешается использовать ножи предназначенные только для электрических и бензиновых триммеров кусторезов Наденьте защитный чехол на нож 4 Наденьте фланец 5 на выходной вал 6 Сов местите отверстие во фланце 5 с отверстием в корпусе редуктора и вставьте в него стержень фиксирующий 7 Наденьте нож 4 на выходной вал убедившись что он ровно лежит на фланце Наденьте на выходной вал шайбу 8 плоской стороной к ножу и надежно зафиксируйте гайкой 9 завернув ее против часовой стрелки Выньте фикси рующий стержень 7 вставьте шплинт 10 если имеется в комплектации в отверстие выходного вала и разогните его усы Снимите защитный чехол ножа Снятие режущего ножа производите в обратном порядке Рис 3 Установка шпули с леской Наденьте фланец 5 на вал выходной 6 Совместите отверстие во фланце 5 с отверстием в корпусе редуктора и вставьте в него стержень фиксирующий 7 На верните шпулю с леской 12 на вал выходной 6 до упора с фланцем 5 Выньте фик сирующий стержень 7 Снятие кассеты с леской производите в обратном порядке Рис 4 Замена триммерной лески Убедитесь что диаметр лески составляет 2 0 мм Удерживая корпус шпули 14 отверни те фиксатор шпули 13 Выньте шпулю 15 с пружиной 16 Очистите внутреннюю поверхность шпули проверьте степень износа втулок опорных 17 при необходимости замените Возьмите примерно 5 м триммерной лески сложите ее вдвое таким образом чтобы один конец лески был длиннее другого на 10 15 см и пропустите середину лески в прорезь перегородки двух блоков шпули Удерживая пальцами оба конца лески 18 намотайте ее ровными плотными слоями на два блока шпули Наматывайте леску в направлении указанном на катушке при этом следите чтобы лески не перехлестывались Вставьте концы лесок в пазы шпули Соберите шпулю в обратном порядке предвари тельно вставив концы лесок в соответствующие втулки 17 Удерживая шпулю пооче редно потяните за концы лесок для освобождения их из пазов шпули 4 Рис 5
