D-EOMWC01405-18_02RU - 13/67

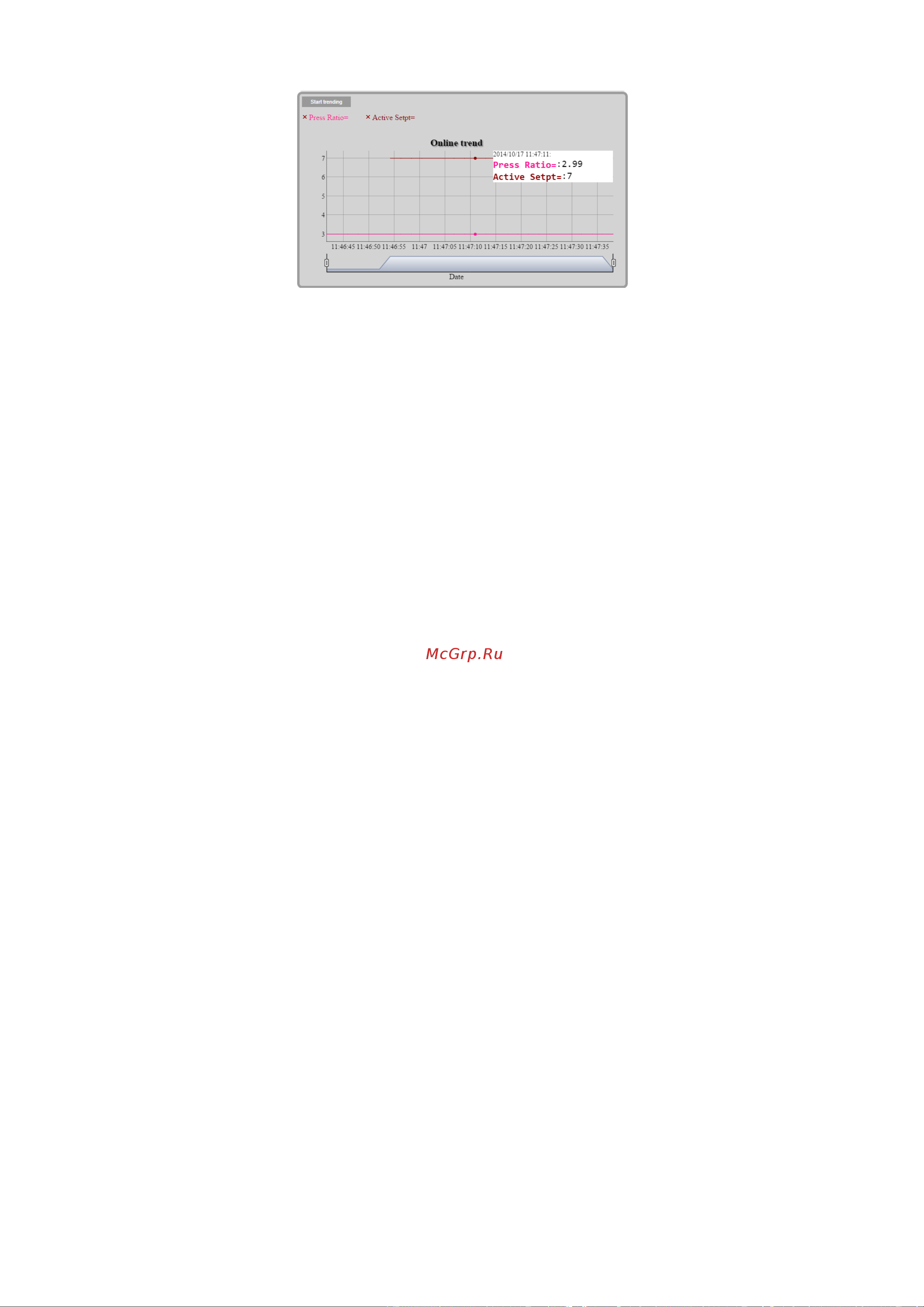

В зависимости от веб-браузера и его версии, функция отображения журналов трендов может быть недоступна.
Веб-браузер должен поддерживать HTML 5, например, один из следующих:
• Microsoft Internet Explorer v.11,
• Google Chrome v.37,
• Mozilla Firefox v.32.
Перечисленные программы приведены для примера, а указанные версии — минимально необходимые.
