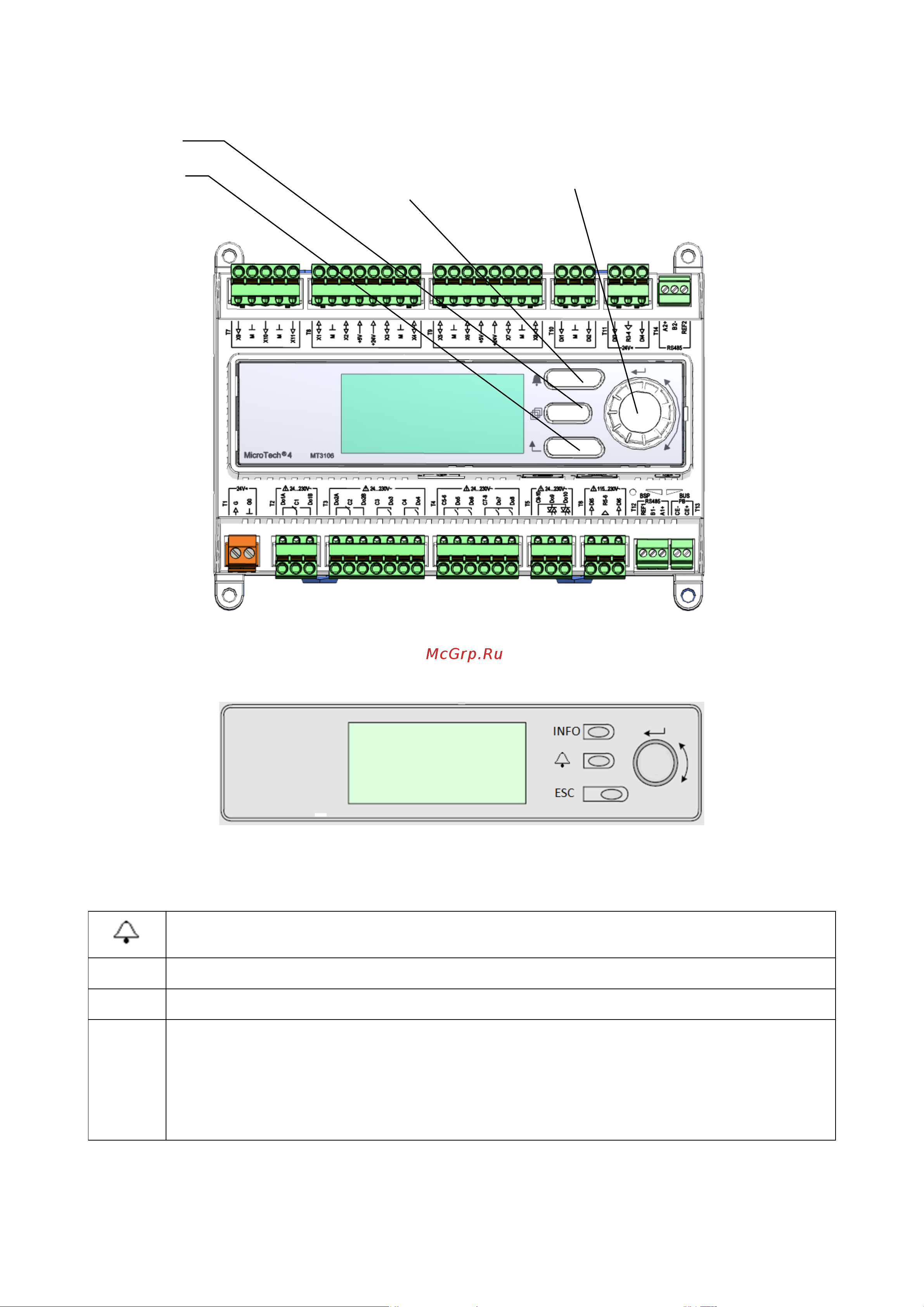

Встроенный ЧМИ (агрегаты с воздушным охлаждением)
Данный ЧМИ представлен тремя нажимными и одной дисковой кнопками.
Аварийное состояние (с любой страницы вызывается страница с перечнем аварийных сигналов,
журналом аварийных сигналов и моментальным снимком, если он есть)
INFO
Возврат на главную страницу
ESC
Возврат на предыдущий уровень (в т.ч. на главную страницу)
Дисковая
кнопка
Используется для навигации по страницам меню, настройкам и данным ЧМИ в рамках действующих
прав пользователя. Вращением колесика осуществляется перемещение между строками на экране
(странице) и увеличение или уменьшение изменяемых значений в режиме редактирования.
Нажатие на колесико аналогично действию кнопки «Вход» и позволяет перейти к следующему
набору параметров.
.
Кнопка
возврата
Кнопка меню
Кнопка
аварийной
сигнализации
Колесо навигации
