28 -

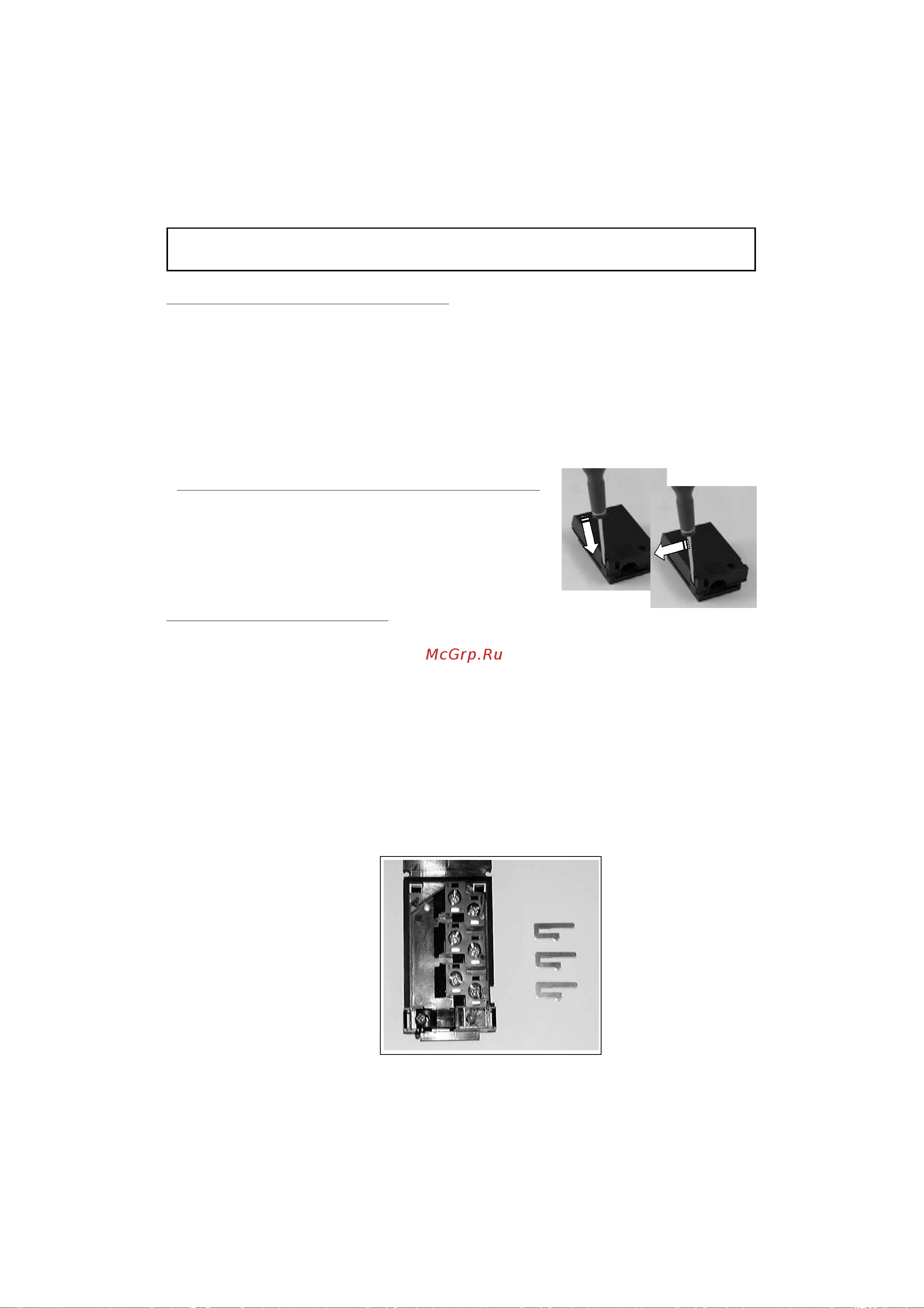

INSTALAÇÃO  LIGAÇÃO ELÉCTRICA

LIGAÇÃO AOS BORNES DA PLACA:

Para ligação, há que respeitar obrigatoriamente as instruções abaixo indicadas.

. A instalação deve estar protegida por um fusível apropriado (ver quadro da página 29) e

possuir fios com secção suficiente para alimentar normalmente o aparelho.

. Escolher o cabo de alimentação em função das indicações do quadro da página 29.

Para efectuar a ligação, é necessário:

. Virar a placa; a parte de vidro deve ficar assente na superfície de trabalho. Ter o cuidado

de proteger o vidro!

. Abrir a tampa e seguir as etapas abaixo indicadas:

. identificar as duas linguetas que se encontram nos

lados;

. com uma chave de fendas carregar na parte da frente

de cada uma das linguetas;

. levantar a tampa.

. Ligar o cabo de alimentação:

. respeitar as marcações da placa de bornes e as indicações do quadro da página 29

e aplicar as caixas de derivação (as caixas de derivação, inseridas na placa de bornes , dão

a possibilidade de se estabelecer uma ponte eléctrica entre dois bornes);

. descarnar a extremidade de cada fio condutor e fixá-los aos bornes, respeitando as

indicações do quadro da página 29;

. desapertar o cerra-cabos;

. passar o cabo pelo cerra-cabos.

Uma vez concluída a operação de ligação aos bornes do aparelho, apertar o cerra-cabos

e fechar a tampa.

Nota: Ter o cuidado de apertar os parafusos da placa de bornes.

PLACA DE

BORNES

) Caixas de derivação

)x 3

)




