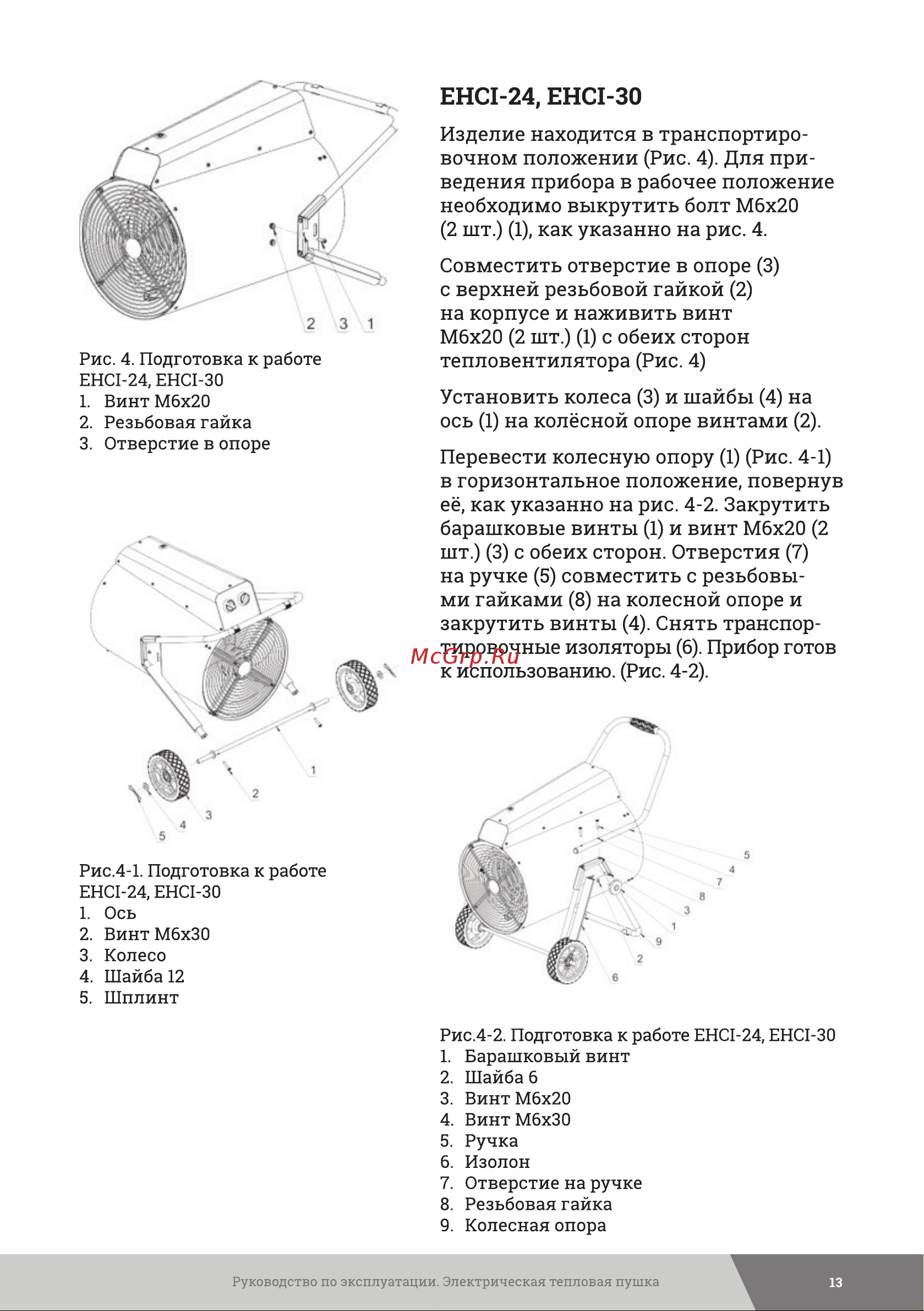

ЕНС1 24 ЕНС1 30 Изделие находится в транспортиро вочном положении Рис 4 Для при ведения прибора в рабочее положение необходимо выкрутить болт Мбх20 2 шт 1 как указанно на рис 4 Рис 4 Подготовка к работе ЕНС1 24 ЕНС1 30 1 Винт М6х20 2 Резьбовая гайка 3 Отверстие в опоре Совместить отверстие в опоре 3 с верхней резьбовой гайкой 2 на корпусе и наживить винт М6х20 2 шт 1 с обеих сторон тепловентилятора Рис 4 Установить колеса 3 и шайбы 4 на ось 1 на колёсной опоре винтами 2 Перевести колесную опору 1 Рис 4 1 в горизонтальное положение повернув её как указанно на рис 4 2 Закрутить барашковые винты 1 и винт Мбх20 2 шт 3 с обеих сторон Отверстия 7 на ручке 5 совместить с резьбовы ми гайками 8 на колесной опоре и закрутить винты 4 Снять транспор тировочные изоляторы б Прибор готов к использованию Рис 4 2 Рис 4 1 Подготовка к работе ЕНС1 24 ЕНС1 30 1 Ось 2 Винт МбхЗО 3 Колесо 4 Шайба 12 5 Шплинт Рис 4 2 Подготовка к работе ЕНС1 24 ЕНС1 30 1 Барашковый винт 2 Шайба 6 3 Винт М6х20 4 Винт МбхЗО 5 Ручка б Изолон 7 Отверстие на ручке 8 Резьбовая гайка 9 Колесная опора Руководство по эксплуатации Электрическая тепловая пушка
