4

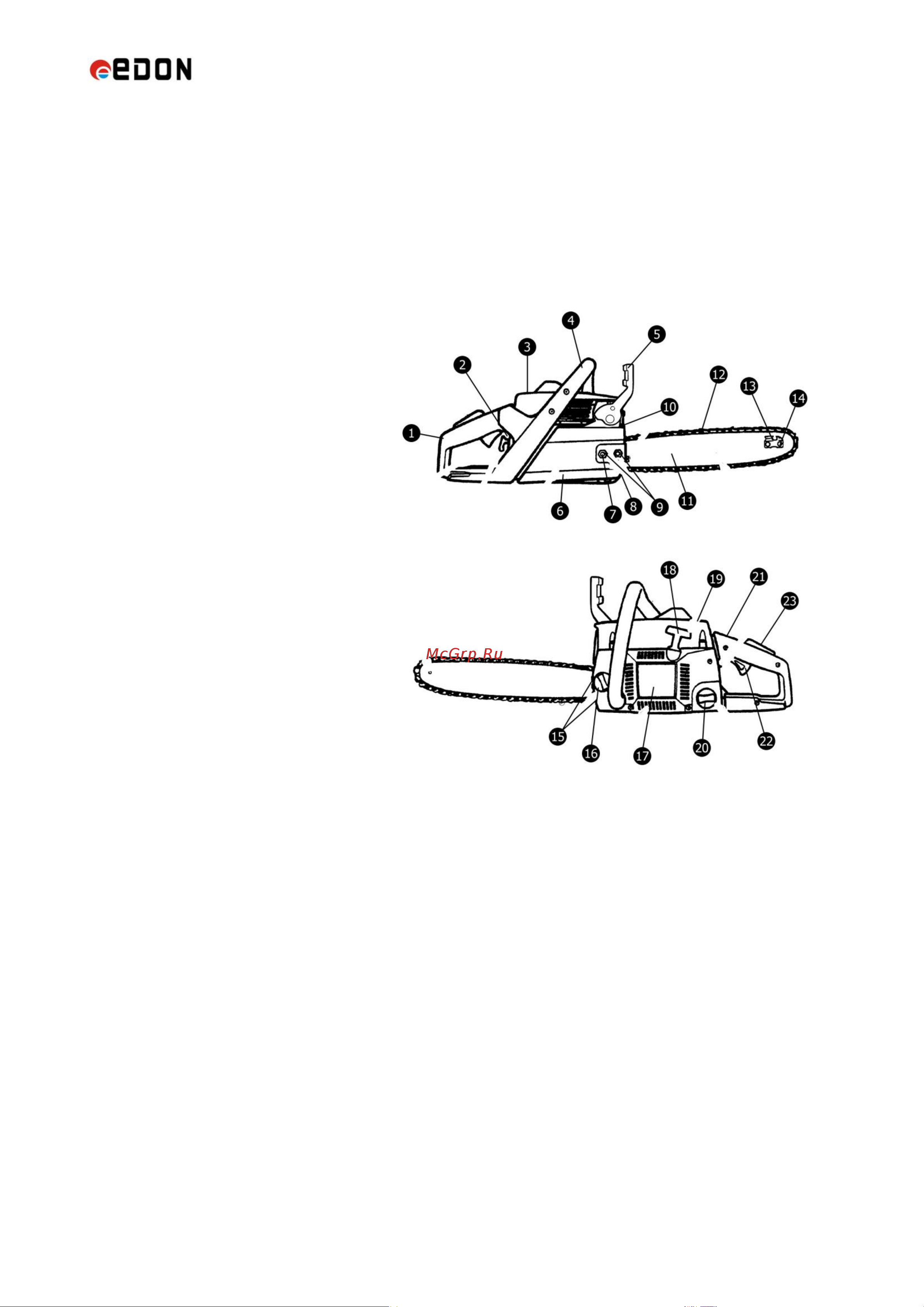

2. Устройство бензопилы
1 Задняя ручка
2 Рычаг воздушной заслонки
3 Кожух воздушного фильтра
4 Передняя ручка
5 Тормоз цепи для мгновенной
остановки в аварийных случаях
6 Прижимная крышка шины
7 Винт регулировки натяжения цепи
8 Уловитель цепи предотвращает
травмы при соскальзывании и
при обрыве цепи
9 Крепежные винты пильной шины
10 Глушитель для отвода
выхлопных газов и снижения
шума двигателя
11 Шина
12 Пильная цепь
13 Ведомая звездочка
14 Отверстие для смазки ведомой
звездочки
15 Отверстия для крепления
зубчатого упора
16 Горловина масляного бака
17 Крышка стартера
18 Ручка стартера
19 Винт кожуха воздушного фильтра
20 Горловина топливного бака
21 Выключатель зажигания для остановки пилы
22 Курок движения для цепи регулировки скорости
23 Блокировка курка предотвращает случайное нажатие
ВНИМАНИЕ!!!
В серии GCS, в двигателях внутреннего сгорания применена специальная
технология покрытия цилиндро-поршневой группы твердым сплавом
металлов, что позволило увеличить ресурс двигателя до двух раз.
