Технические характеристики на инструмент могут быть изменены без предварительного

уведомления

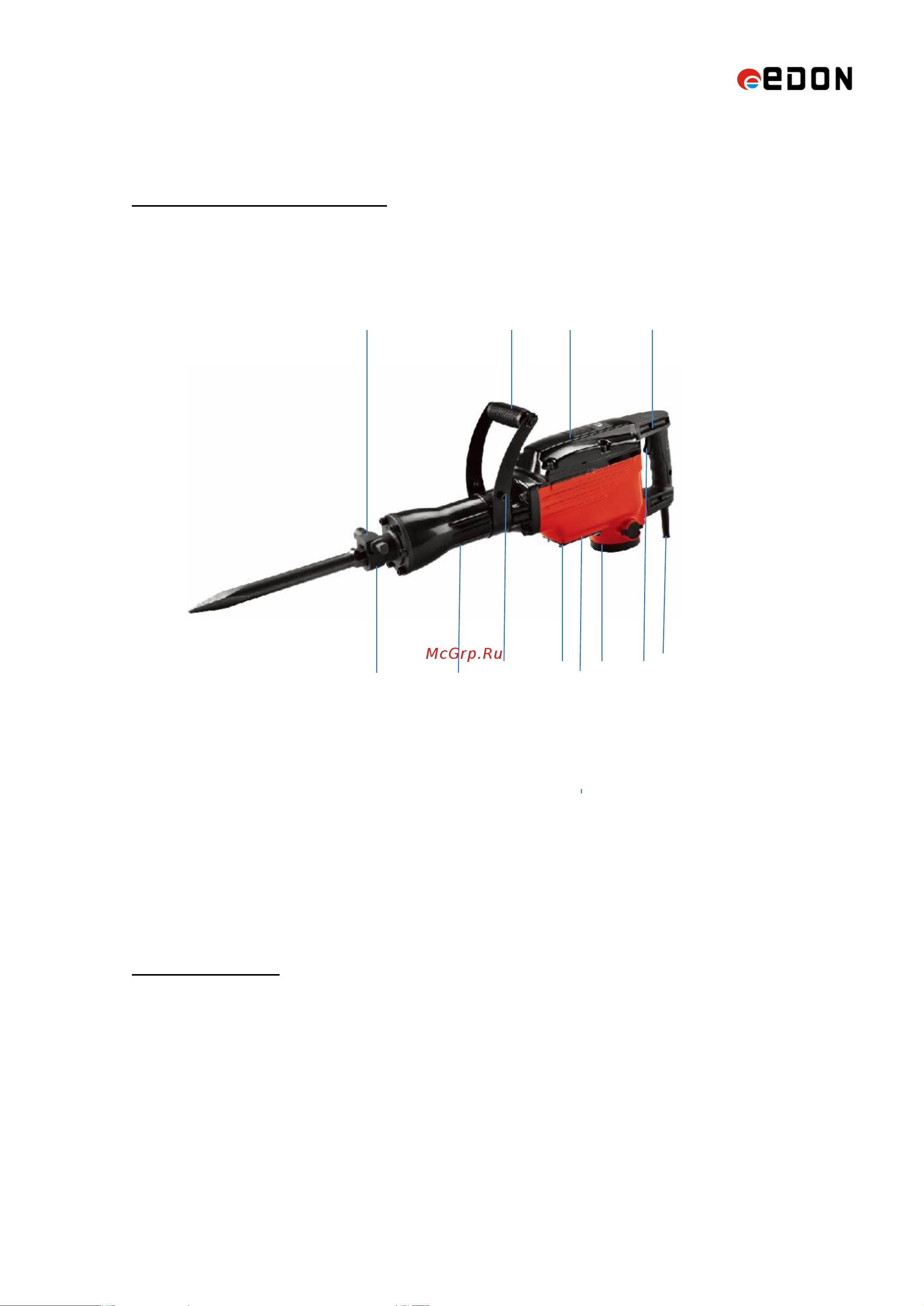

5. Основные органы управления

2 4 5 6

9 11 8

1 3 12 10 7

1. Букса

2. Стопор

3. Ствол

4. Рукоять дополнительная.

5. Корпус

6. Фиксатор выключателя

7. Клавиша выключателя

8. Шнур питания

9. Крышка картера

10. Пробка

11. Крышка двигателя

12. Винт фиксации дополнительной рукояти

6. Принцип работы

Ударный механизм приводится в действие электромеханическим приводом, расположенным в

корпусе 5 из лёгкого сплава, в котором расположен однофазный коллекторный электродвигатель,

редуктор с кривошипно-шатунным механизмом. Компрессионно-вакуумное ударное устройство

расположено в стволе 3. В отбойном молотке применена безбойковая схема, роль бойка выполняет

ствол с глухим торцом, который и наносит удар по рабочему инструменту

Ствол 3 соединен с корпусом 5 с помощью винтов.

Стальной ударник ударного механизма передает ударный импульс цельнометаллическому

инструменту с шестигранным хвостовиком (пика, зубило и т.п.), установленному в буксе 1. Фиксация

инструмента в буксе осуществляется стопором 2.

Включение молотка осуществляется клавишей 7 выключателя. При продолжительной работе

выключатель фиксируется в положении « Включено» кнопкой 6.

На стволе 3 закрепляется поворотная дополнительная рукоятка 4, фиксируемая винтом 12 в

произвольном угловом положении относительно продольной оси молотка.
